RFID 综合测试仪 电子标签测试仪
名称：其他仪器与工具
品牌：
型号：
简介：RFID综合测试仪 功能及测试范围 适用于860MHz ~ 960MHz UHF，支持ISO/IEC 18000-6 Air Interface 协议，卡片阅读机及卷标仿真功能，卡片阅读机测试 Multi-Tag Simulator 功能，...
申请服务
- 产品介绍
RFID综合测试仪 功能及测试范围 适用于860MHz ~ 960MHz UHF，支持ISO/IEC 18000-6 Air Interface 协议，卡片阅读机及卷标仿真功能，卡片阅读机测试 Multi-Tag Simulator 功能，Tag performance test 功能，射频测试:频谱分析, RF Envelope, Power-Time ，韩国移动RFID标准规范测试认证专用设备。
产品概述（Introduction）

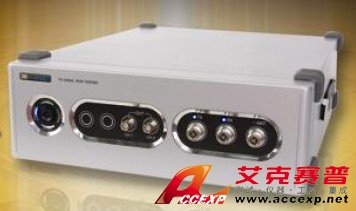

TC-2600A RFID Tester适用于860~960MHz UHF频段，凭借其测试性能的多样性、综合性、灵活性以及应用的广泛性等特点，为RFID Reader和Tag的性能测试提供了完美的、综合性的测试平台。TC-2600A作为UHF频段RFID产品的专用测试设备，与传统的泛用测试仪器相比，具有操作简单、便利，针对性强以及测试准确等优点，可以有效减少RFID产品的开发时间，提高生产效率及产品的质量。因此，TC-2600A可以广泛的应用于RFID产品的开发、生产及服务等领域。
支持ISO/IEC 18000-6 Type C (EPC Global Class 1Generation 2)标准
TC-2600A 以 860~960MHz UHF 频段的 Air Interface 协议为基准， 完美支持ISO/IEC 18000-6 Type C (EPC Global Class-1 Generation 2)，既可以仿真 Reader 的功能，又可以仿真Tag 的功能。 信号调制方式，数据编码类型, 数据传输速度, Symbol Interval, Response Time, Tag 存储器内容及锁定状态等协议中的各项指数提供完美支持与控制，用户可以根据测试条件轻松设定各项主要参数。
读卡器测试用Tag Emulator 模式
TC-2600A 可作为标准的 Tag 工作，以此提供针对 Reader 的性能测试。实际上，Tag 通过将 Reader 的信号反射，在 microsecond级的极短时间内，以准确的 Link Timing 进行通信。TC-2600A 为此提供了与实际测试环境相符的条件，作为 Tag 将 Reader 的信号接收后分析并像实际的 Tag 一样，以精确的Link Timing及频率与 Reader进行通信。TC-2600A 最多可以作为 10 个 Tag 同时工作，而且可以根据需要对各个 Tag的信息进行单独的设定。
Memory Bank parameter 设定
Memory Bank data 输入及修正
传输 Power, Modulationtype, Flag Persistence value 设定接收及发送命令与响应记录功能
Reader 的射频测试
TC-2600A 通过作为 Tag 与 Reader 进行通信，对 Reader 的信号进行测试。简化了通过一般泛用测试设备进行 RFID测试的难度。TC-2600A 通过结合频谱分析及功率-时间分析画面，将通过自动化测试出的各种"Test Item"的测试结果呈现在用户面前。用户通过对"Test Item"的选择，既不需要设置Marker，也不需要设定各种复杂的参数，就可以轻松确认测试结果。
Reader 的 传输频谱及功率测试
Reader 的 Power-up/down RF envelope 测试
Reader 的 PIE Symbol Interval(Delimiter, Tari, PW, RTcal, TRcal, etc) 测试
Reader 的 Preamble 及 Frame-Sync 测试
Reader 的 T2 Time 测试
Reader的性能测试
TC-2600A与读卡器进行通信时，通过调节本身的输出功率，对读卡器的接收灵敏度进行测试。TC-2600A为了判断对Tag信号的接收与否，利用含有Tag RN16的ACK响应，进行BER (BitError Rate)测试。通过上述测试，对读卡器的工作距离与接受敏感度进行轻松、准确的测试。
Tag 测试用仿真器模式
TC-2600A 还可作为标准的 Reader 工作，以此提供针对 Tag 的性能测试。TC-2600A 可同时对多个标签的信息进行管理，还能实现对存储器数据的读写操作及对其锁定状态或标签失效（Kill Command）等各种功能进行测试。TC-2600A 在作为 Reader 工作时，与 Tag 模式下相似，凭借精确的 Link Timing与 Tag 进行通信。并且利用多样化的测试功能对 Tag的其它性能进行全面检查。
Automatic Tag Writer
Tag 的锁定状态自动检测
收发命令及其响应日志
Tag Inventory 及 Select
Read/Write/Kill/Lock/Access/BlockWrite/BlockErase 等命令执行
Transmit Power, Modulation Type & Depth, PIE symbol interval,Link timing, Query 命令参数设定
Tag 的射频测试
TC-2600A 就像 RFID 读卡器一样与 Tag 进行通信，对 Tag 反射回来的信号利用多种方法进行分析。执行 Tag测试所需要的各种命令，用户通过选择相关的 Test Item，就可以方便的通过画面显示出想要查看的各种Tag的响应信号及其波形、测试结果等。因此，用户可以通过以上简单、方便的测试方法，大大的降低了使用传统泛用测试设备进行测试时的难度，同时提高的测试的准确性及可靠性。
Tag 的频谱分析与功率测试
Tag 的 BLF(Backscattering Link Frequency) 精确度测试
Tag 的 Duty Cycle 测试
Tag 的 FM0/Miller Preamble 测试
Tag 的 T1 Time 测试
Tag 性能测试
Tag Performance Test是针对标签的各项性能中最为重要的测试项目，即接收灵敏度（可通信距离），及接受灵敏度对频率的偏差变化量的测试。至今为止，Tag的可通信距离的测试都是在电波无反射室内进行?；褂幸恢忠话愕姆椒?，就是在电波环境不稳定地室外环境中，以商用读卡器为基准，在一定距离内对标签的可通信距离进行测试。由于受到外部环境太多不稳定因素的影响，测试结果的可靠性成为其不可避免的缺点。然而，TC-2600A可以和简易无反射室一种小型的TEMCell配合使用，利用其稳定的电磁环境，并通过在各频段进行扫描，对 Tag 信号的频率、输出功率及各个不同频率的接收敏感度(Inventory, Read,Write)等进行分析测试。用户通过测试得到的接收灵敏度数据，可以推断出可通信距离，并可作为产质量量合格标准。
Tag Inventory Identification 灵敏度
Tag Read Identification 灵敏度
Tag Write Identification 灵敏度
Tag在不同频带的识别偏差
可通信距离换算
移动 RFID 标准符合性测试
根据韩国国内规定的移动 RFID Reader 及 Tag的测试标准，TC-2600A 可以作为标准的认证设备进行 RFID 标准规范测试，包括针对 Reader 及Tag的所有标准测试。标准规范测试需要通过较为复杂的测试过程并对测试结果进行分析。但是如果利用TC-2600A 进行测试，测试人员只需要对测试项目进行选择，所有的测试及测试数据的分析都会自动完成。
MRFS-5-02: 移动 RFID Air Interface RF
标准规范测试规格。(选配 2600-20)
MRFS-5-06: 移动 RFID 编码体制及应用数据标准规范测试规格 (选配 2600-30)
TC-2600A作为UHF频段RFID产品的专用测试设备，具有操作简单、便利，针对性强以及测试准确等优点，有效减少RFID产品的开发时间，提高生产效率及产品的质量,广泛的应用于RFID产品的开发、生产.
产品概述（Introduction）
TC-2600A RFID Tester适用于860~960MHz UHF频段，凭借其测试性能的多样性、综合性、灵活性以及应用的广泛性等特点，为RFID Reader和Tag的性能测试提供了完美的、综合性的测试平台。TC-2600A作为UHF频段RFID产品的专用测试设备，与传统的泛用测试仪器相比，具有操作简单、便利，针对性强以及测试准确等优点，可以有效减少RFID产品的开发时间，提高生产效率及产品的质量。因此，TC-2600A可以广泛的应用于RFID产品的开发、生产及服务等领域。
支持ISO/IEC 18000-6 Type C (EPC Global Class 1Generation 2)标准
TC-2600A 以 860~960MHz UHF 频段的 Air Interface 协议为基准， 完美支持ISO/IEC 18000-6 Type C (EPC Global Class-1 Generation 2)，既可以仿真 Reader 的功能，又可以仿真Tag 的功能。 信号调制方式，数据编码类型, 数据传输速度, Symbol Interval, Response Time, Tag 存储器内容及锁定状态等协议中的各项指数提供完美支持与控制，用户可以根据测试条件轻松设定各项主要参数。
读卡器测试用Tag Emulator 模式
TC-2600A 可作为标准的 Tag 工作，以此提供针对 Reader 的性能测试。实际上，Tag 通过将 Reader 的信号反射，在 microsecond级的极短时间内，以准确的 Link Timing 进行通信。TC-2600A 为此提供了与实际测试环境相符的条件，作为 Tag 将 Reader 的信号接收后分析并像实际的 Tag 一样，以精确的Link Timing及频率与 Reader进行通信。TC-2600A 最多可以作为 10 个 Tag 同时工作，而且可以根据需要对各个 Tag的信息进行单独的设定。
Memory Bank parameter 设定
Memory Bank data 输入及修正
传输 Power, Modulationtype, Flag Persistence value 设定接收及发送命令与响应记录功能
Reader 的射频测试
TC-2600A 通过作为 Tag 与 Reader 进行通信，对 Reader 的信号进行测试。简化了通过一般泛用测试设备进行 RFID测试的难度。TC-2600A 通过结合频谱分析及功率-时间分析画面，将通过自动化测试出的各种"Test Item"的测试结果呈现在用户面前。用户通过对"Test Item"的选择，既不需要设置Marker，也不需要设定各种复杂的参数，就可以轻松确认测试结果。
Reader 的 传输频谱及功率测试
Reader 的 Power-up/down RF envelope 测试
Reader 的 PIE Symbol Interval(Delimiter, Tari, PW, RTcal, TRcal, etc) 测试
Reader 的 Preamble 及 Frame-Sync 测试
Reader 的 T2 Time 测试
Reader的性能测试
TC-2600A与读卡器进行通信时，通过调节本身的输出功率，对读卡器的接收灵敏度进行测试。TC-2600A为了判断对Tag信号的接收与否，利用含有Tag RN16的ACK响应，进行BER (BitError Rate)测试。通过上述测试，对读卡器的工作距离与接受敏感度进行轻松、准确的测试。
Tag 测试用仿真器模式
TC-2600A 还可作为标准的 Reader 工作，以此提供针对 Tag 的性能测试。TC-2600A 可同时对多个标签的信息进行管理，还能实现对存储器数据的读写操作及对其锁定状态或标签失效（Kill Command）等各种功能进行测试。TC-2600A 在作为 Reader 工作时，与 Tag 模式下相似，凭借精确的 Link Timing与 Tag 进行通信。并且利用多样化的测试功能对 Tag的其它性能进行全面检查。
Automatic Tag Writer
Tag 的锁定状态自动检测
收发命令及其响应日志
Tag Inventory 及 Select
Read/Write/Kill/Lock/Access/BlockWrite/BlockErase 等命令执行
Transmit Power, Modulation Type & Depth, PIE symbol interval,Link timing, Query 命令参数设定
Tag 的射频测试
TC-2600A 就像 RFID 读卡器一样与 Tag 进行通信，对 Tag 反射回来的信号利用多种方法进行分析。执行 Tag测试所需要的各种命令，用户通过选择相关的 Test Item，就可以方便的通过画面显示出想要查看的各种Tag的响应信号及其波形、测试结果等。因此，用户可以通过以上简单、方便的测试方法，大大的降低了使用传统泛用测试设备进行测试时的难度，同时提高的测试的准确性及可靠性。
Tag 的频谱分析与功率测试
Tag 的 BLF(Backscattering Link Frequency) 精确度测试
Tag 的 Duty Cycle 测试
Tag 的 FM0/Miller Preamble 测试
Tag 的 T1 Time 测试
Tag 性能测试
Tag Performance Test是针对标签的各项性能中最为重要的测试项目，即接收灵敏度（可通信距离），及接受灵敏度对频率的偏差变化量的测试。至今为止，Tag的可通信距离的测试都是在电波无反射室内进行?；褂幸恢忠话愕姆椒?，就是在电波环境不稳定地室外环境中，以商用读卡器为基准，在一定距离内对标签的可通信距离进行测试。由于受到外部环境太多不稳定因素的影响，测试结果的可靠性成为其不可避免的缺点。然而，TC-2600A可以和简易无反射室一种小型的TEMCell配合使用，利用其稳定的电磁环境，并通过在各频段进行扫描，对 Tag 信号的频率、输出功率及各个不同频率的接收敏感度(Inventory, Read,Write)等进行分析测试。用户通过测试得到的接收灵敏度数据，可以推断出可通信距离，并可作为产质量量合格标准。
Tag Inventory Identification 灵敏度
Tag Read Identification 灵敏度
Tag Write Identification 灵敏度
Tag在不同频带的识别偏差
可通信距离换算
移动 RFID 标准符合性测试
根据韩国国内规定的移动 RFID Reader 及 Tag的测试标准，TC-2600A 可以作为标准的认证设备进行 RFID 标准规范测试，包括针对 Reader 及Tag的所有标准测试。标准规范测试需要通过较为复杂的测试过程并对测试结果进行分析。但是如果利用TC-2600A 进行测试，测试人员只需要对测试项目进行选择，所有的测试及测试数据的分析都会自动完成。
MRFS-5-02: 移动 RFID Air Interface RF
标准规范测试规格。(选配 2600-20)
MRFS-5-06: 移动 RFID 编码体制及应用数据标准规范测试规格 (选配 2600-30)
TC-2600A作为UHF频段RFID产品的专用测试设备，具有操作简单、便利，针对性强以及测试准确等优点，有效减少RFID产品的开发时间，提高生产效率及产品的质量,广泛的应用于RFID产品的开发、生产.
