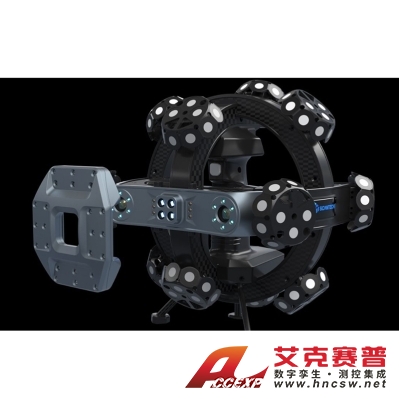

    思看 TrackScan-P542 跟踪式三维扫描系统

    名称:3D三维扫描仪

    品牌:

    型号:

    简介:TrackScan-P系列跟踪式三维扫描系统TrackScan-P 系列跟踪式三维扫描系统由三维扫描仪和i-Tracker光学跟踪器组成,采用智能光学跟踪测量技术,配备超高分辨率智能相机,无需贴点即可完成超高精度动态三维测量,可在航空航天、...

    • 产品介绍

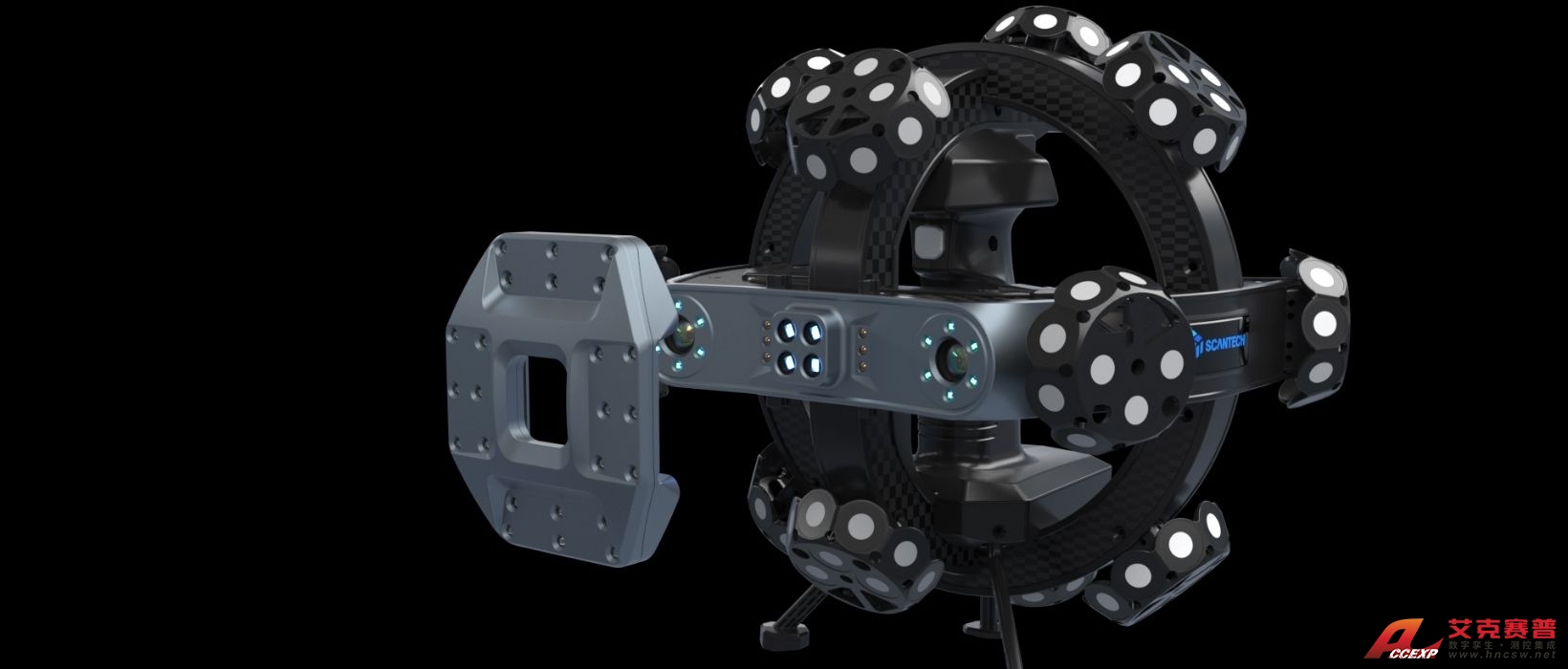

    TrackScan-P系列跟踪式三维扫描系统

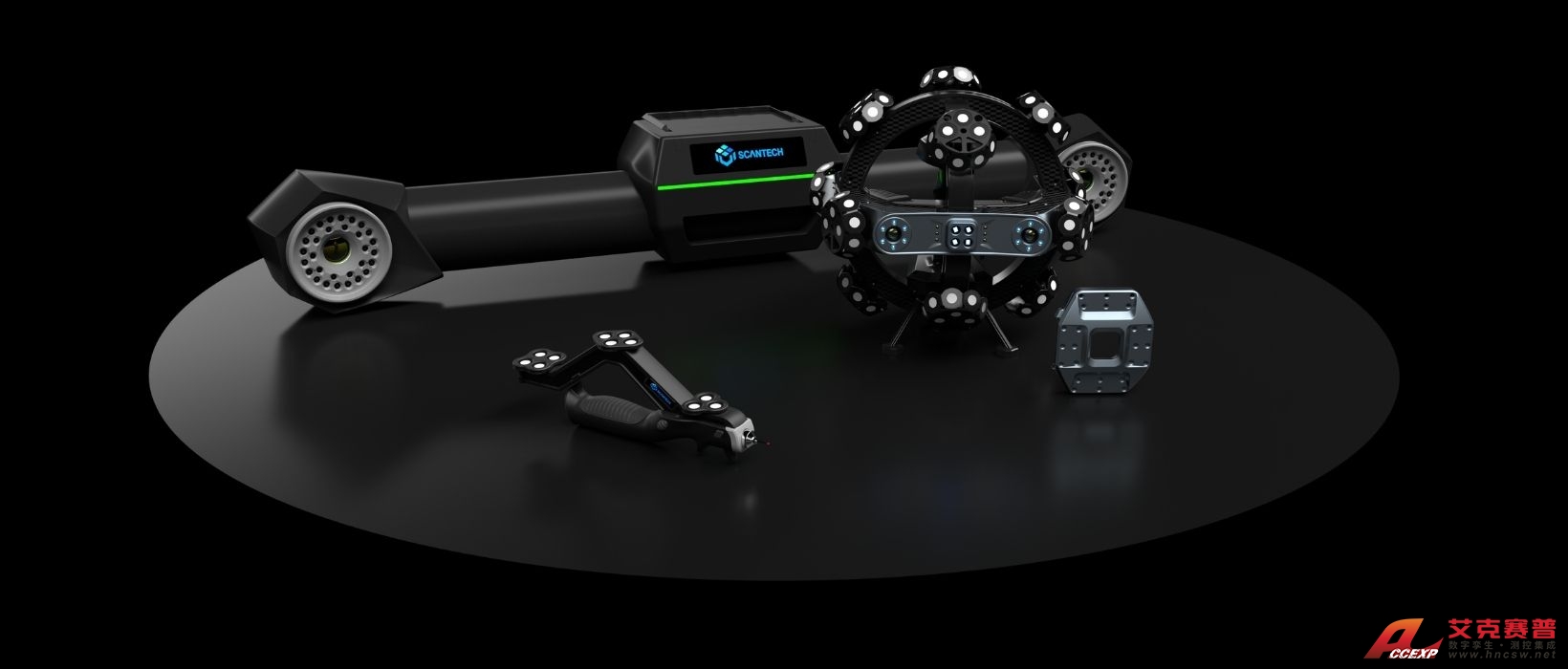

    TrackScan-P 系列跟踪式三维扫描系统由三维扫描仪和i-Tracker光学跟踪器组成,采用智能光学跟踪测量技术,配备超高分辨率智能相机,无需贴点即可完成超高精度动态三维测量,可在航空航天、汽车制造、轨道交通、模具制造等行业满足质量控制、产品开发、逆向工程、自动化测量等多样需求。

    TrackScan-P 系列三维扫描系统可搭配补光???,光照更均匀,支持钣金件的圆、槽及机加孔精准测量;搭配T-Probe 跟踪式测量光笔工作,能精准获取工件的边界、圆、槽等特征;与机器人协同工作,实现智能在线自动化批量三维检测。

    无需贴点

    极速高效

    边界检测

    无限测量

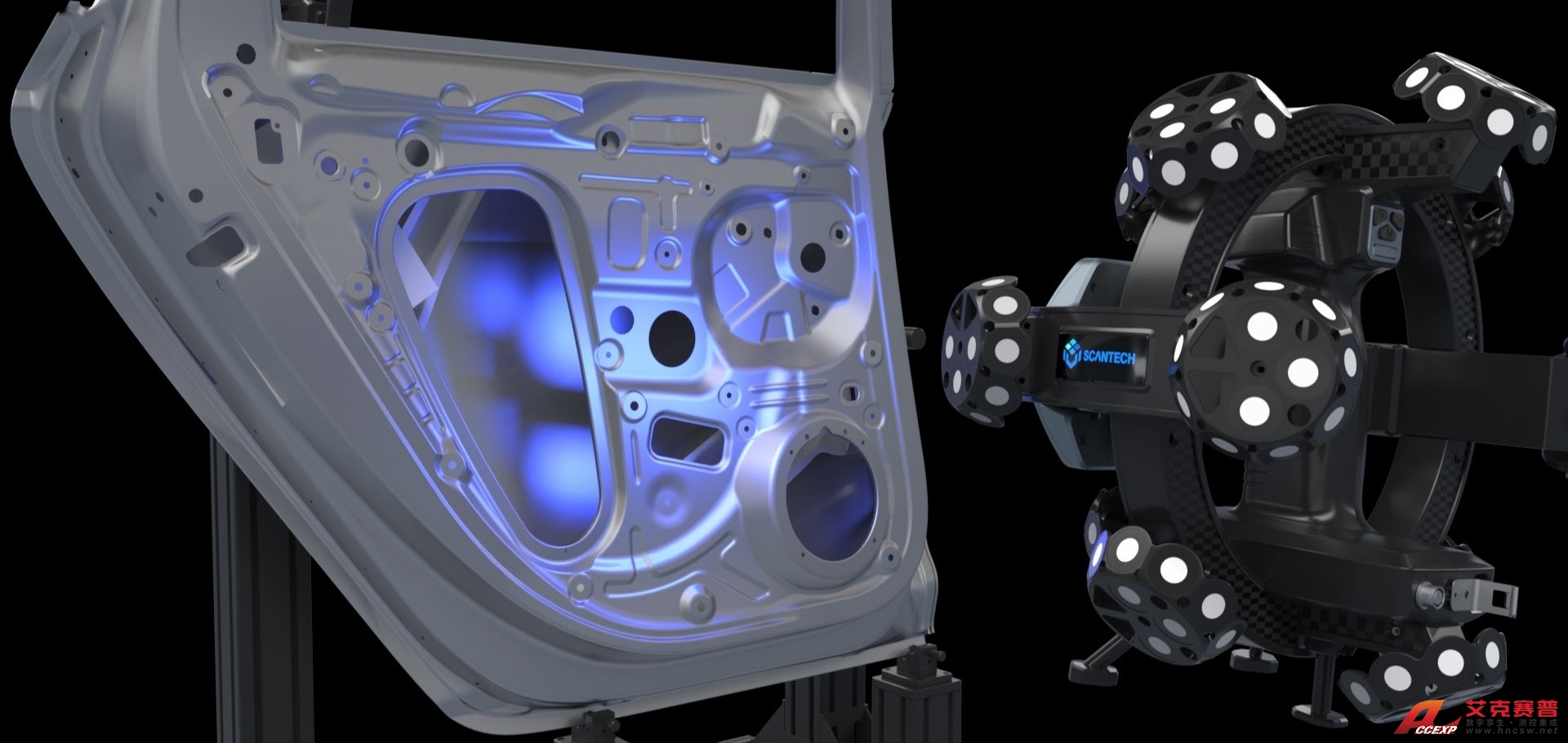

    边界检测 精准测量

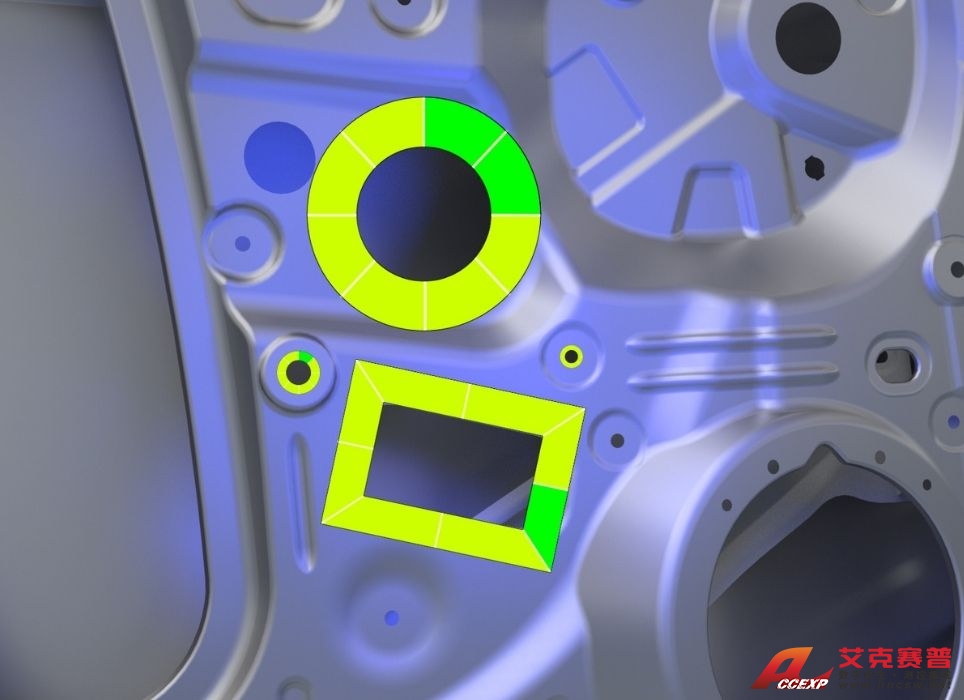

    新一代孔测技术,自动提取孔特征,无需导入CAD即可快速测孔,大大提升了孔测适应性及便捷性。

    灰度值边界测量功能,搭配可拆卸式补光???,光照更均匀,支持钣金件的圆、槽及机加孔精准测量,保证对应孔的位置度和孔径的重复性精度。

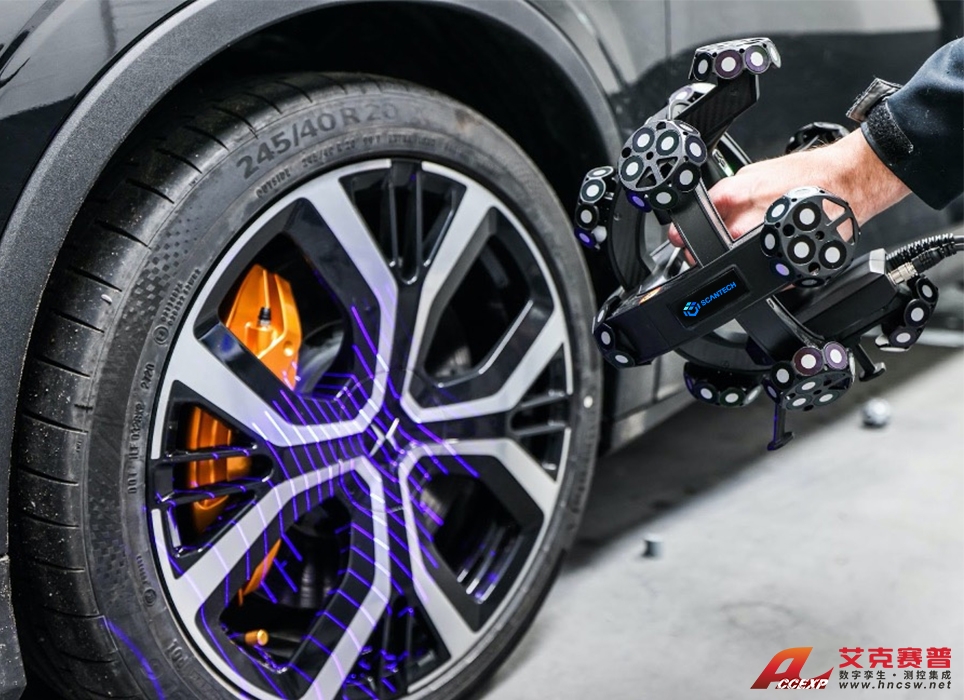

    极速高效 无惧细节

    基于不同的扫描场景需求,TrackScan-P系列可自由切换多种工作模式。高速扫描模式,扫描速率最高可达2,600,000次测量/秒;7束平行蓝色激光精细扫描,极致细节,精度可达0.025mm,满足各类工业测量需求;单束蓝色激光扫描,迅速获取深孔及死角位置三维数据。

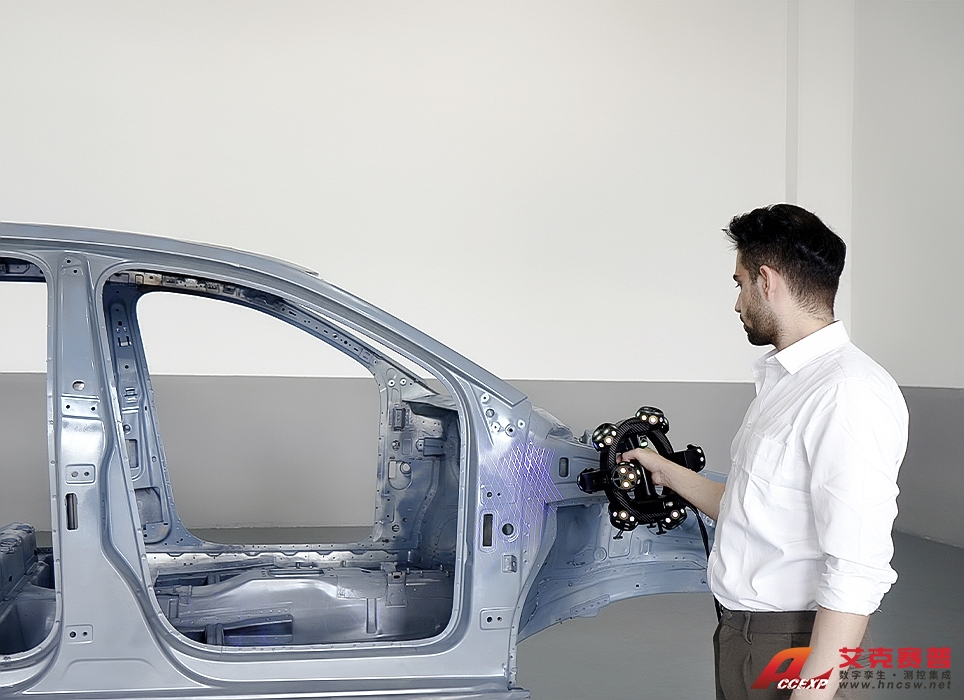

    无需贴点 智能跟踪

    基于智能光学跟踪测量技术,TrackScan-P 系列跟踪式三维扫描系统无需贴点、即刻扫描,大幅提升工作效率、降低人力物力成本。

    环境感知 超强适应

    采用航空航天级碳纤维材质,稳定可靠,不易受环境、震动、温度等外界因素影响;具有超强环境适应性,轻松获取光亮、黑色材质物体三维数据。

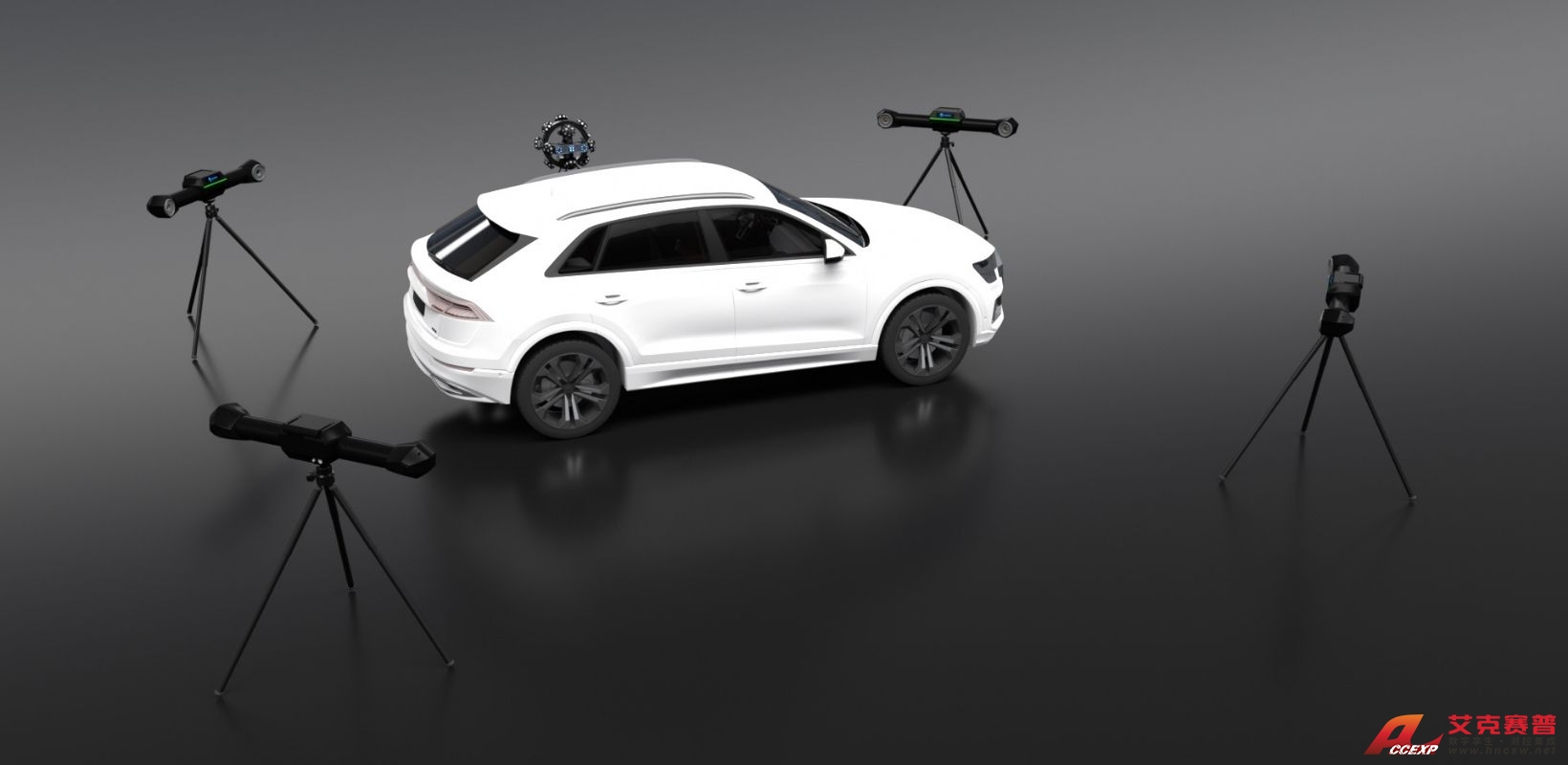

    多样适配 无限测量

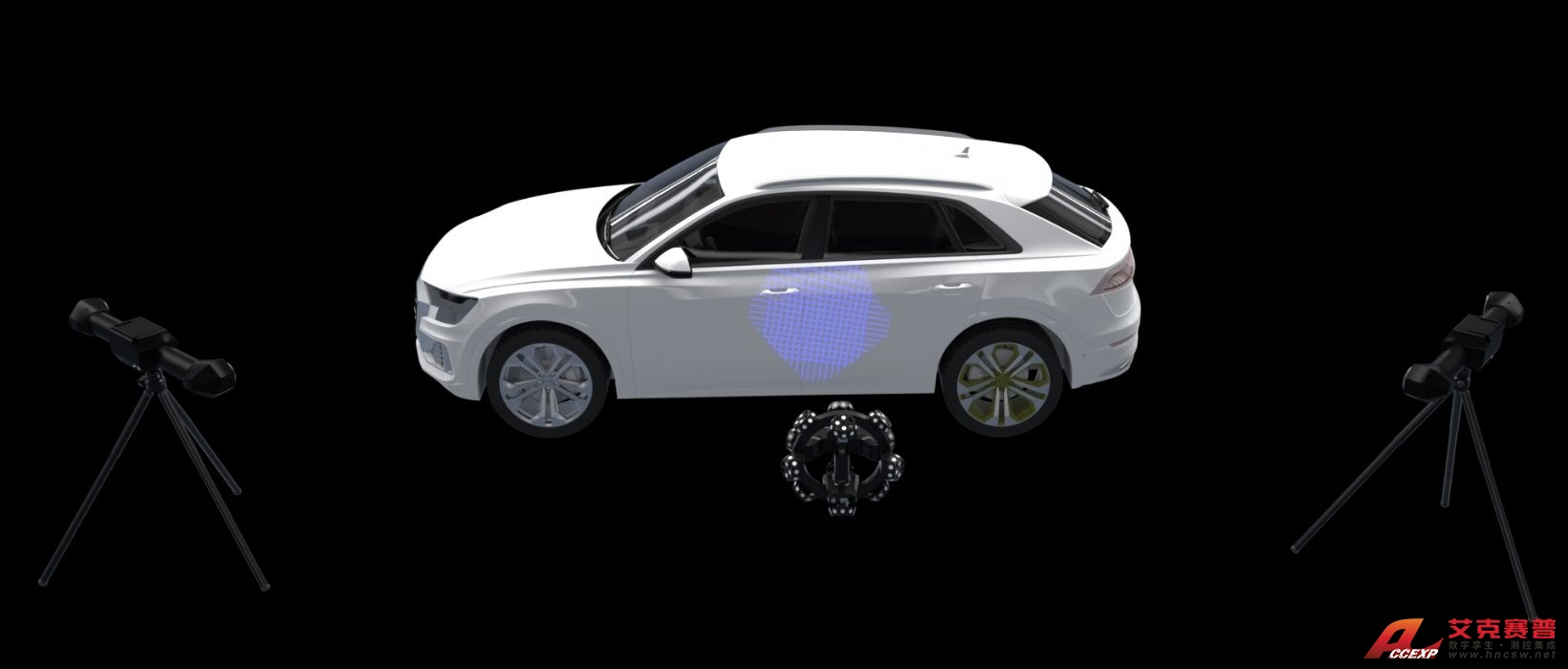

    支持多模式工作,多台跟踪头级联工作扩展扫描范围,有效应对大型工件扫描场景。

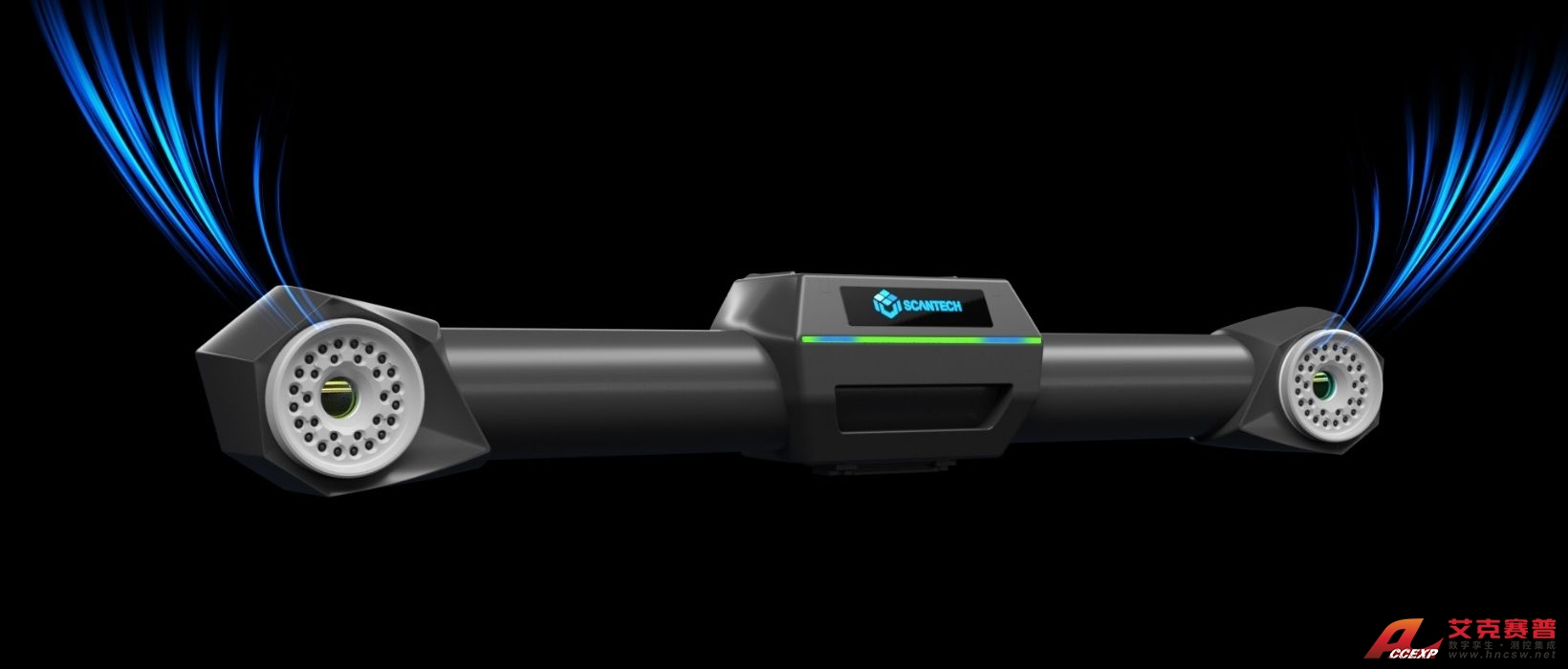

    i-Tracker

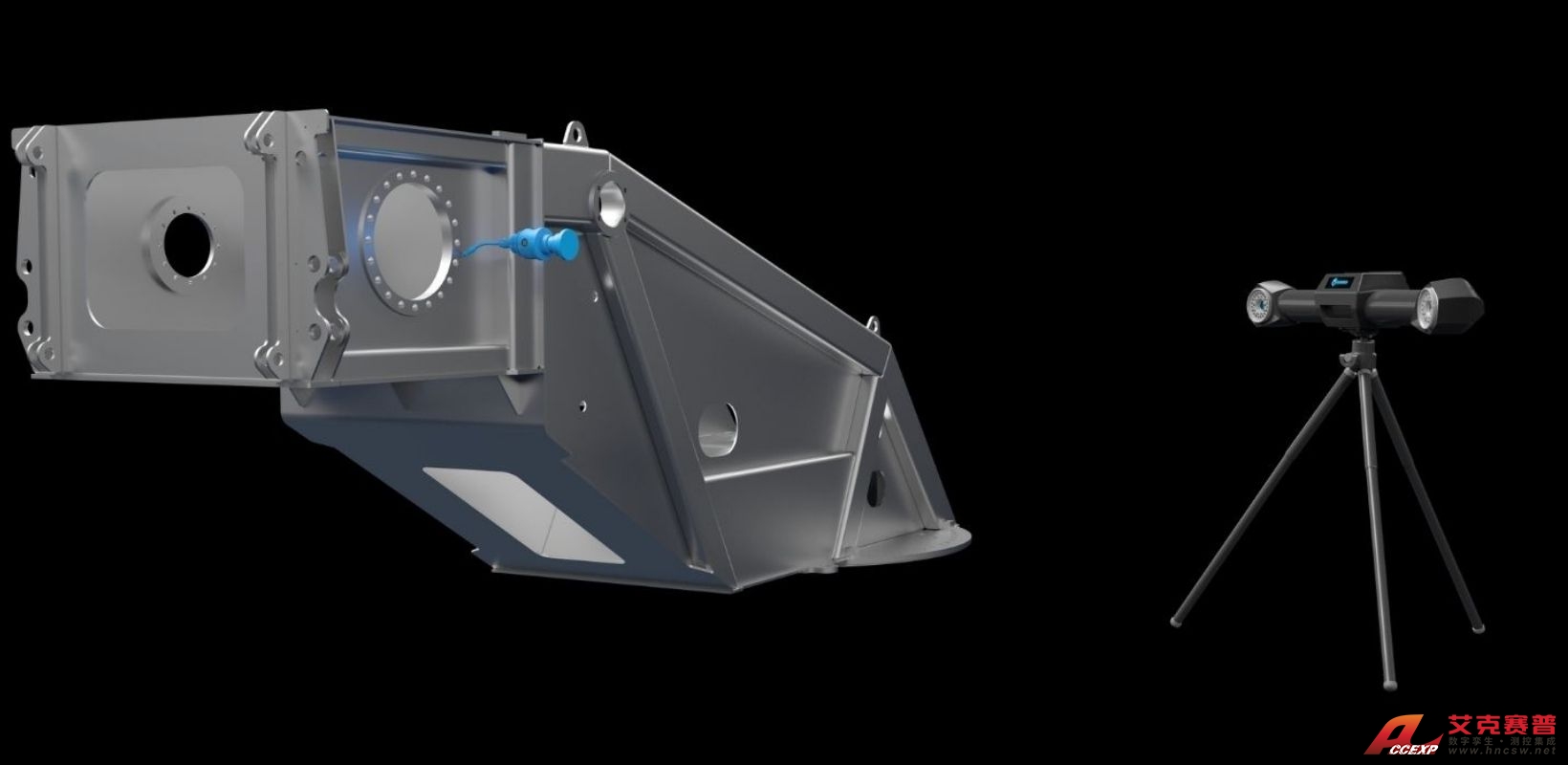

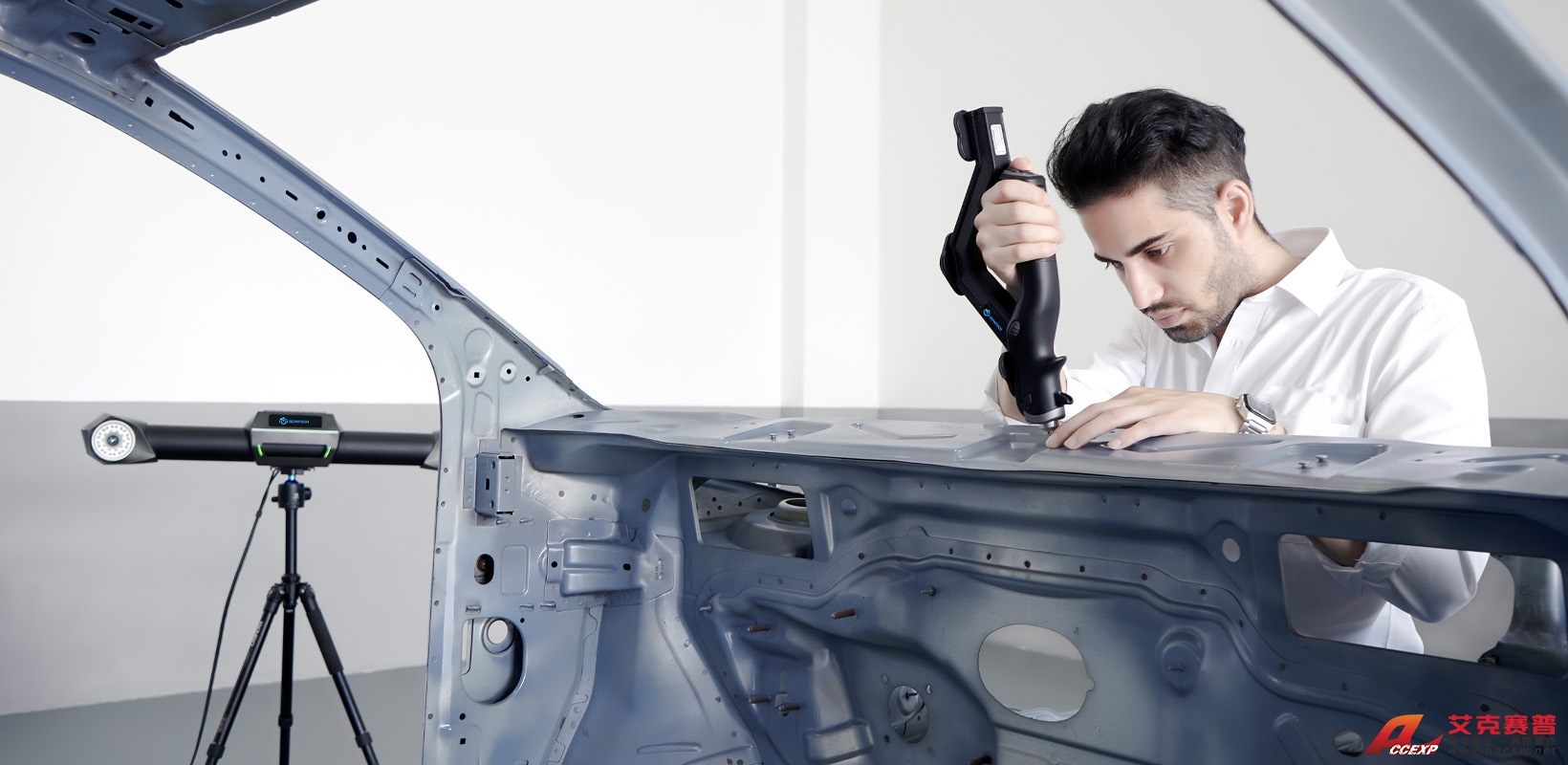

    搭配T-Probe 跟踪式测量光笔,支持多测针适配,单点重复性0.030 mm,获取基准孔、隐藏点等关键部位的精准数据。

    T-Probe

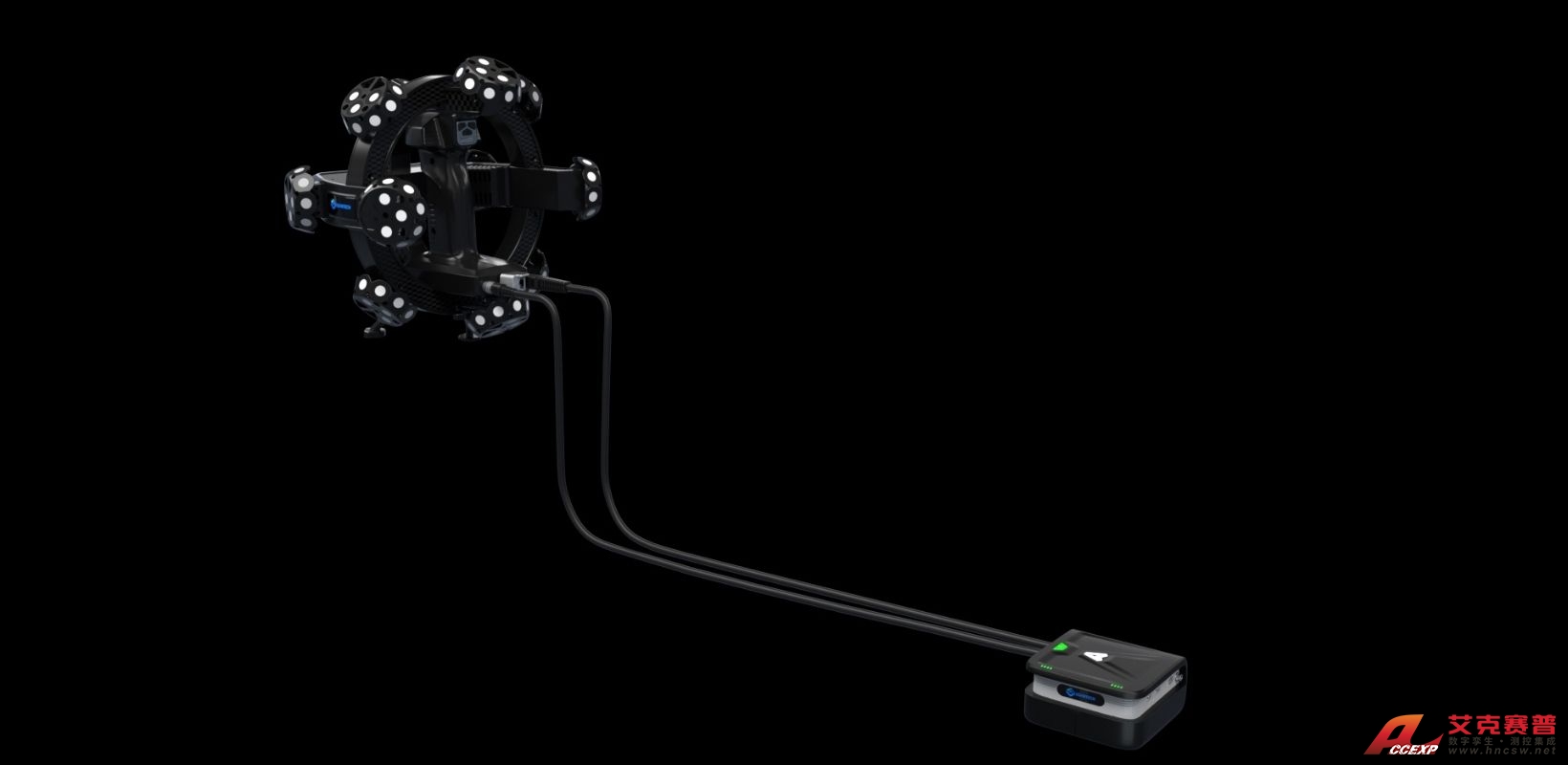

    搭配无线传输??锳irGO Pro工作,在移动端同步投屏展示数据结果,获得更为灵活便携的三维扫描体验。

     AIRGO

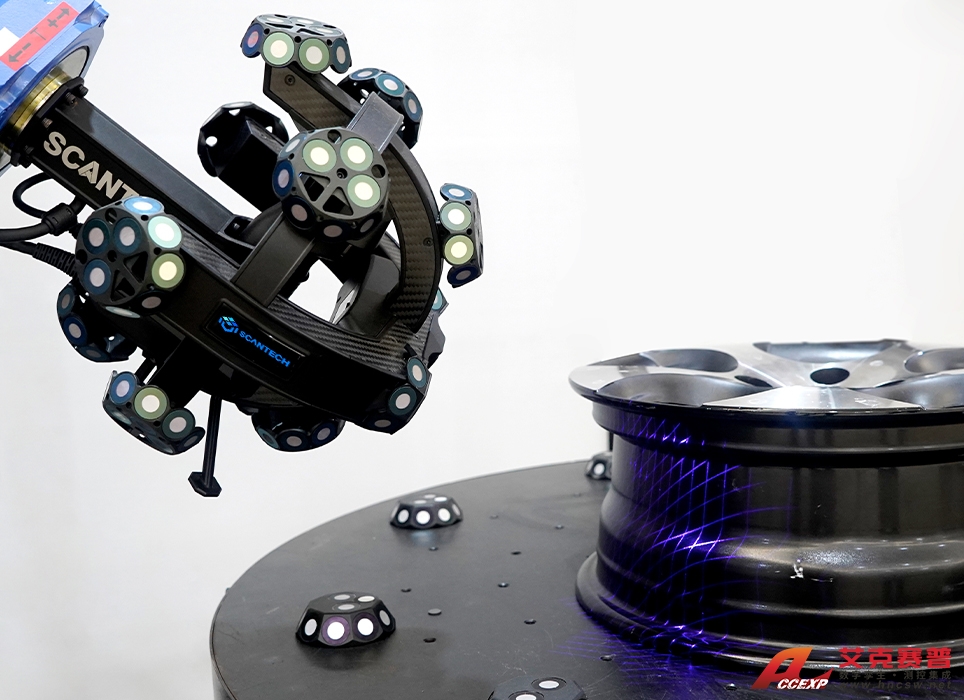

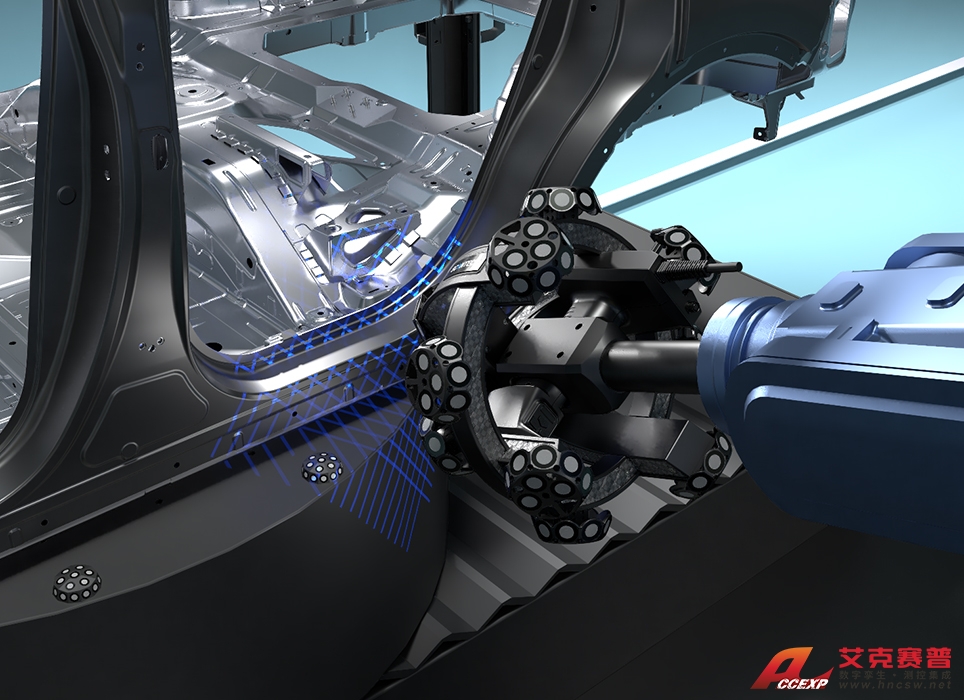

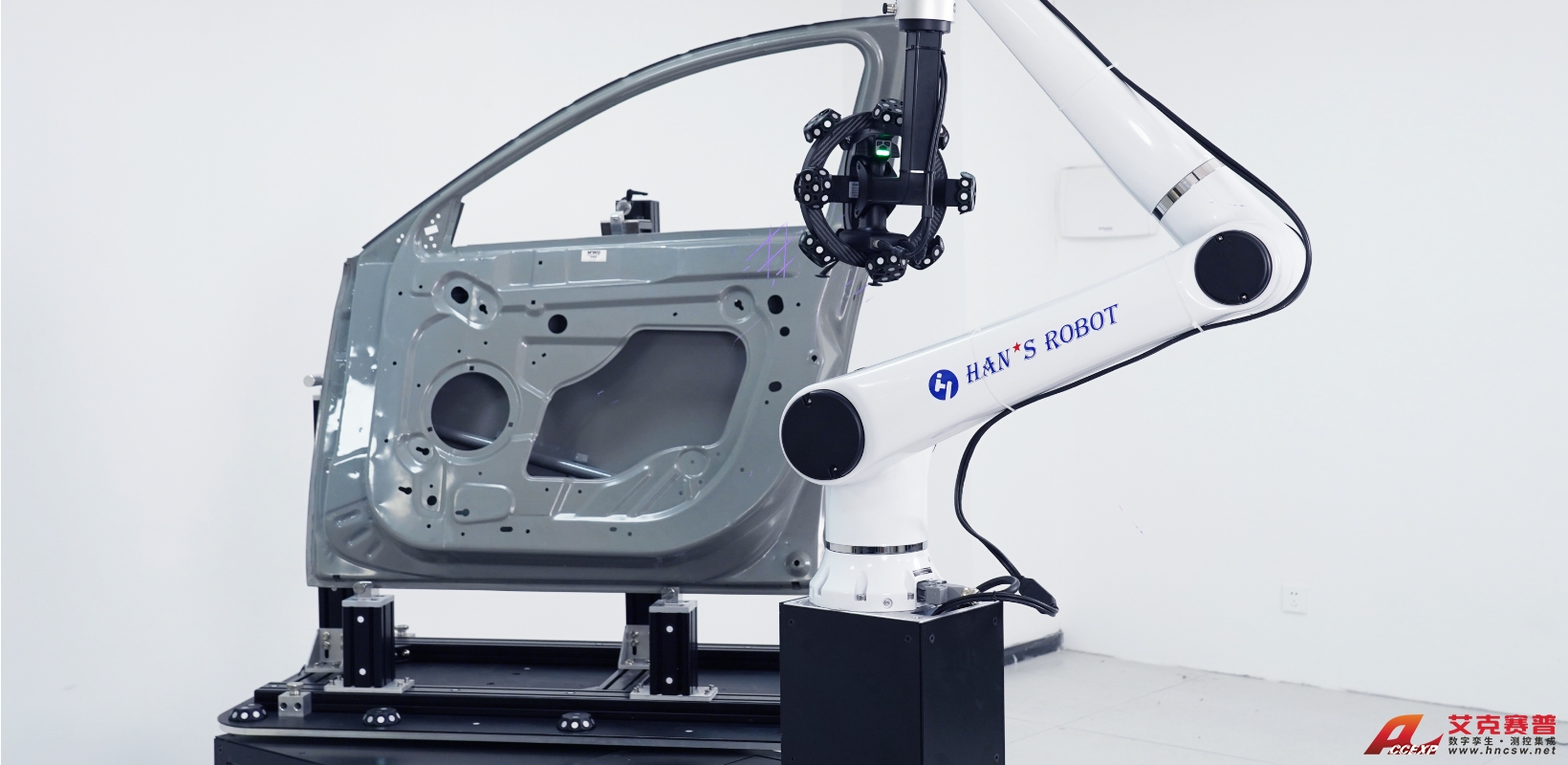

    与机器人协同工作,搭建自动化三维测量系统AM-CELL,实现高效、批量化测量。

    AM-CELL

    i-Tracker配合工具模拟器及路径规划软件,构成M-Track机器人路径智能规划引导系统,赋予机器人“双眼”和“大脑”。

    M-Track


    技术规格

    型号TrackScan-P550TrackScan-P542
    扫描模式高速扫描42束交叉蓝色激光线34束交叉蓝色激光线
    精细扫描7束平行蓝色激光线
    深孔扫描额外1束蓝色激光线
    精度(1)最高 0.025 mm
    最大扫描速率2,600,000 次测量/秒2,200,000 次测量/秒
    最大扫描面幅500 mm × 600 mm
    激光类别ClassⅡ(人眼安全)
    最高分辨率0.020 mm
    体积精度(2)10.4 m30.060 mm
    18 m30.075 mm
    体积精度(配合MSCAN全局摄影测量系统)0.044 mm + 0.012 mm/m
    T-Probe跟踪式测量光笔单点重复性0.030 mm
    孔位置精度0.050 mm
    扫描物体尺寸范围(建议)100–8000 mm
    基准距300 mm
    景深400 mm
    输出格式.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等,可定制
    工作温度-10–40°C
    工作湿度(非冷凝)10–90% RH
    接口方式USB 3.0
    认证CE, UL
    专利技术CN106500627,CN106500628,CN206132003U,CN204854633U,CN204944431U,CN204902788U,CN204963812U,CN204902785U,CN106403845,US10309770B2,CN204854633U,CN105068384B,CN105049664B,CN106403845B,CN214375417U,CN214379242U,CN214379241U,CN109000582B,CN112802002B,CN210567185U,CN211121096U,CN214149174U,CN114001671B,CN114001696B,CN114554025B,CN114205483B,US10309770B2,US11060853B2,KR102096806B1,EP3392831B1

    (1) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对尺寸探测误差(PS)性能进行评估。

    (2) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对球心距测量误差(SD)性能进行评估。
