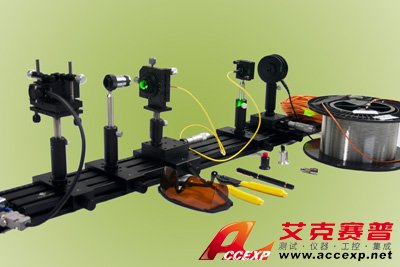

RLE-SA03 光纤器件与光通信原理实验套件
名称：光学测试仪器
品牌：
型号：
简介：RLE-SA03 光纤器件与光通信原理实验实验简介： 光纤及相关器件种类众多，在光通信等领域使用广泛。了解光纤器件、测量光纤参数、处理光纤端面是对工程人员基本的要求。本实验内容设置围绕光纤及光通信基础器件的原理参数和使用展开，是光电专业本科...
申请服务
- 产品介绍
RLE-SA03 光纤器件与光通信原理实验实验简介：
光纤及相关器件种类众多，在光通信等领域使用广泛。了解光纤器件、测量光纤参数、处理光纤端面是对工程人员基本的要求。本实验内容设置围绕光纤及光通信基础器件的原理参数和使用展开，是光电专业本科生专业实验及实习课程中必不可少的环节。该实验系统亦可作为高职院校学生实训设备。
实验内容：
1、光纤分类展示与制作；
2、光纤端面处理与观察实验；
3、“截断法”测量光纤衰减与损耗实验；
4、光纤数值孔径测量实验；
5、可见光光纤耦合及耦合效率测量实验；
6、可见光光纤准直实验；
7、大气激光音频通信实验。
主要设备参数：
1. 光源组件：
DPSL固体激光器：λ=532nm，P>20mW，模式：TEM00。
2. 机械组件：
精密光学导轨：L×W=1200mm×90mm，配套滑块，调节支座、支杆；高精度调节镜架；
五维光纤耦合架：调整精度0.002mm，俯仰调整精度1。
3. 光学组件：
光纤准直镜，准直光斑直径1mm～7mm，FC接口。
4. 探测器组件：
光纤端面观察仪，倍率400×，USB接口，内置照明，Ф2.5mm光纤插芯；激光光功率计，手持式，多波长，0.01mW～300mW，附带FC/
SMA905光纤连接座。
5. 大气激光通信发射?？樽榧?br /> 波长λ=650nm，P>1mW音频输入，调制带宽>2kHz。
6 . 工具套装：
光纤切割刀、光纤剥线钳。
7. 其他：
光纤展示箱（内含：光通信常用光纤跳线、光纤耦合器、光纤衰减器、FC接口适配器、1.5Km通讯光纤，62.5/125μm 、532nm单模光纤 4/125μm 3m FC/PC）。
8. 讲义及快速安装指南。
选配设备参数：
1、 仪器设备防尘罩：外形尺寸：1400mm×360mm× 300mm，
观察窗材料：亚克力透明挡板。
2、 计算机（基本配置）。
