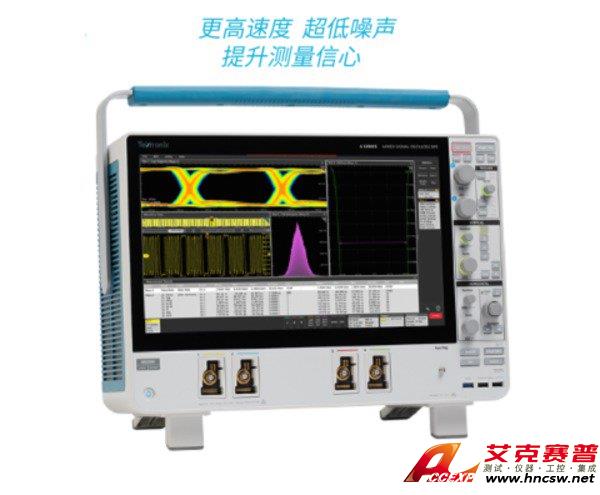

Tektronix泰克 MSO64混合信号示波器







数字置信度

输入通道

• 4?个 FlexChannel^? 输入
• 每个 FlexChannel 提供了：
  • 一个模拟信号，可以显示为波形视图、频谱视图或同时两者
  • 使用 TLP058 逻辑探头时 8?个数字逻辑输入

带宽 (所有模拟通道)

• 1?GHz、2.5?GHz、4?GHz、6?GHz、8?GHz（可升级）

采样率 (所有模拟/数字通道)

• 实时: 25?GS/s
• 插补: 2.5?TS/s

记录长度 (所有模拟/数字通道)

• 62.5?M 点标配
• 125?M 点和 250?M 点选配升级

波形捕获率

• >500,000?个波形/秒

垂直分辨率

• 12?位 ADC
• 高分辨率模式下高达 16?位

标准触发类型

• 边沿，脉宽，欠幅脉冲，超时，窗口，逻辑，建立时间和保持时间，上升/下降时间，并行总线，顺序，可视触发
• 辅助触发 ≤5?V_RMS，50Ω，400?MHz（仅边沿触发）

标准分析

• 光标：波形，V 条，H 条，V 和 H 条
• 测量：36?项
• 频谱视图：频域分析，独立控制频域和时域
• FastFrame^TM：分段内存采集模式，最大触发速率 >664,000 波形/秒
• 示图：时间趋势、直方图、频谱
• 数学：基本波形代数、FFT、高级公式编辑器
• 搜索: 搜索任何触发标准
• 抖动：TIE 和相位噪声

选配分析

• 高级抖动和眼图分析
• 高级功率测量和分析

选配串行总线触发，解码和分析

• I²C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I²S, LJ, RJ, TDM, MIL-STD-1553, ARINC429

选配串行一致性测试

• 以太网, USB 2.0, 汽车以太网, MIPI D-PHY 1.2

选配内存分析

• DDR3 调试、分析和一致性测试

任意波形/函数发生器

• 50?MHz 波形生成
• 波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪声，半正弦，心电图

数字电压表¹

• 4?位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器¹

• 8?位

显示器

• 15.6?英寸 (396?mm) TFT 彩色
• 高清 (1920?x 1080) 分辨率
• 容性（多触点）触摸屏

连接能力

• USB 主控（6?端口），USB 3.0?设备（1?端口），LAN（10/100/1000?Base-T 以太网），显示器端口，DVI-I，VGA

e*Scope^?

• 使用标准网络浏览器，通过网络连接远程查看和控制示波器

保修

• 标配 3?年保修

外观尺寸

• 309?mm（12.2?英寸）高 x 454?mm（17.9?英寸）宽 x 204?mm（8.0?英寸）深
• 重量：<12.88?公斤（28.4?磅）





¹产品注册后免费。

FlexChannel^?技术实现了较大的灵活性，拓展了系统查看能力

6 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。FlexChannel 技术可以把每个通道输入作为一条模拟通道、8?个数字逻辑输入(使用 TLP058 逻辑探头)或同时作为模拟视频和频谱视图 每个域使用独立采集控制。异常灵活，配置起来异常方便。

您只需增加或拔下 TLP058 逻辑探头，就可以随时改变配置，直到获得适当数量的数字通道。





FlexChannel 技术实现了较大的灵活性。依据连接的探头类型，每个输入可以配置成一条模拟通道或 8?条数字通道。



而不像上一代 MSO 要求进行折衷，因此数字通道的采样率要低于模拟通道，或者记录长度要短于模拟通道。6?系列 MSO 提供了全新的数字通道集成度。数字通道共享同样高的采样率（最高 25 GS/s）和同样长的记录长度（最高 250）点（对模拟通道）。

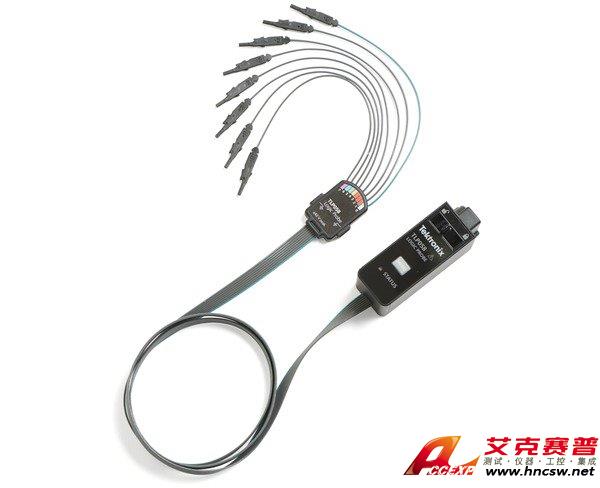

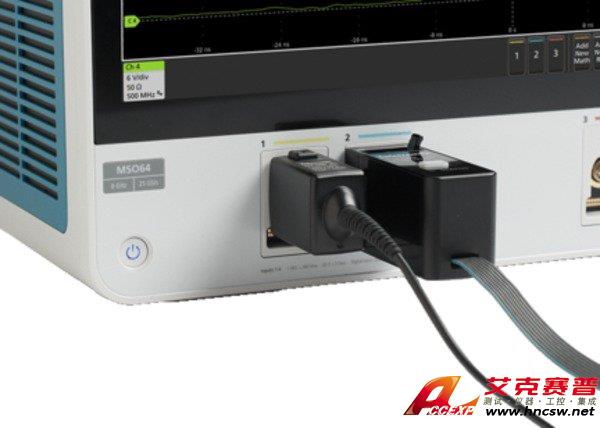

TLP058 提供了 8?个高性能数字输入。根据需要连接多只 TLP058 探头，支持最多32 条数字通道。

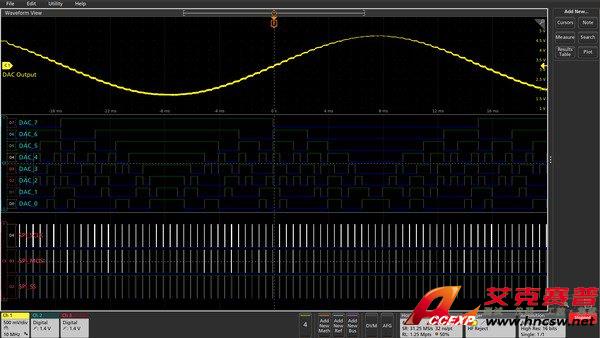

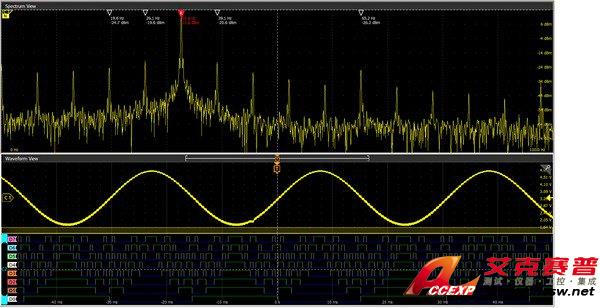

通道 2?把一只 TLP058 逻辑探头连接到 DAC 的 8?个输入上。注意绿色和蓝色颜色代码，1?为绿色，0?为蓝色。通道 3?的另一只 TLP058 逻辑探头探测驱动 DAC 的 SPI 总线。白边表示有更高频率的信息可以放大，也可以在下一次采集时迁移到更快的扫描速度。





FlexChannel 输入并不只是模拟输入和数字输入，还包括频谱视图。这种泰克已获专利的技术可以同时查看所有模拟信号的模拟视图和频谱视图，且在每个域中进行独立控制?；谑静ㄆ鞯钠涤蚍治龅谝淮蜗袷褂闷灯追治鲆且谎虮?，同时还能够把频域活动与其他时域现象关联起来。

前所未有的信号查看功能

6?系列 MSO 中完美的15.6?英寸 (396mm) 显示器是业界超大的显示器。它还是分辨率很高的显示器，支持全高清分辨率 (1920?x 1080)，可以一次查看多个信号，为关键读数和分析提供充足的空间。

查看区域经过优化，确保为波形提供最大的垂直空间。右面的结果条可以隐藏，波形视图可以占据显示器的全部宽度。

堆叠显示模式可以方便地查看所有波形，同时在每个输入上保持最大 ADC 分辨率，实现最准确的测量。

6?系列 MSO 提供了颠覆式的全新堆叠显示模式。以往，示波器会把所有波形重叠在相同的格线内，进而会引发很多矛盾：

• 为了查看每个波形，您要在垂直方向定量程和定位每个波形，使它们不要重叠。每个波形只占用可用的 ADC 范围的一小部分，因此测量准确度会下降。

• 为保证测量精度，您要在垂直方向定标和定位每个波形，以覆盖整个显示屏。波形相互重叠，很难区分各个波形上的信号细节

全新堆叠显示模式则消除了这种矛盾。在创建和删除波形时，它自动增加和删除额外的水平波形“分割”(额外的格线)。每个分割都会使用整个 ADC 范围。所有波形看上去彼此分开，同时仍使用整个 ADC 范围，实现了最大的查看能力和精度。而且这一切在增加或删除波形时都是自动完成的！通过拖放显示画面底部 Setting 条中的通道和波形标记，可以在堆叠显示模式中简便地重新排列各通道的顺序。多组通道还可以叠加在一个片段内部，简化目测对比信号。

6?系列 MSO中的大面积 显示器不仅为信号提供了充足的查看区域，还为示图、测量结果表、总线解码表等提供了充足的查看区域。您可以简便地调整各种视图的大小，重新确定其位置，适应自己的应用。

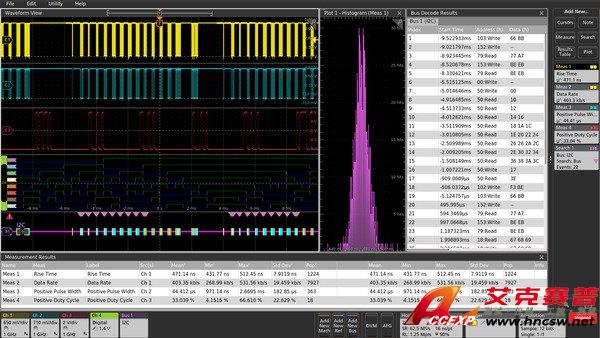

同时查看 3?条模拟通道、8?条数字通道、1?个解码的串行总线波形、解码的串行包结果表、4?个测量、1?个测量直方图、测量结果表和统计数据及搜索串行总线事件！

用户界面异常简便易用，让您把重点放在手边的任务上

设置条 – 管理关键参数和波形

波形和示波器运行参数在设置条中用一系列“标志”显示，设置条位于显示屏底部。设置条可以直接进入最常用的波形管理任务。您只需轻轻一触，就可以：

• 打开通道
• 增加数学波形
• 增加参考波形
• 增加总线波形
• 启用选配的集成任意波形/函数发生器 (AFG)
• 启用选配的集成数字电压表 (DVM)

结果条 – 分析和测量

显示屏右侧的结果条只需轻轻一触，就可以直接进入最常用的分析工具，如光标、测量、搜索、测量和总线解码结果表、示图和备注。

DVM、测量和搜索结果标志显示在结果条中，而不会影响任何波形查看区域。为增加波形查看区域，可以随时解除及放回结果条。





只需触击显示屏上关心的项目两下，就可以进入配置菜单。在这种情况下，触击标志两下，打开触发配置菜单。

全新的触控交互方式

示波器采用触摸屏已有多年时间，但触摸屏的设计体验总是被置后考虑。6?系列 MSO15.6 英寸显示器包括容性触摸屏，提供了业界第一个真正为触控设计的示波器用户界面。

6?系列 MSO支持您在手机和平板电脑中使用的、希望在触控设备中实现的各种触控操作。

• 左/右或上/下拖动波形，调节水平位置和垂直位置，或卷动缩放视图
• 使用手势，在水平方向或垂直方向改变标度或进行放大/缩小
• 把项目拖到垃圾箱中，删除项目
• 从右滑出，会出现结果条；从上往下滑，会进入显示屏左上角菜单

平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进行调节，可以增加鼠标或键盘作为第三种交互方式。

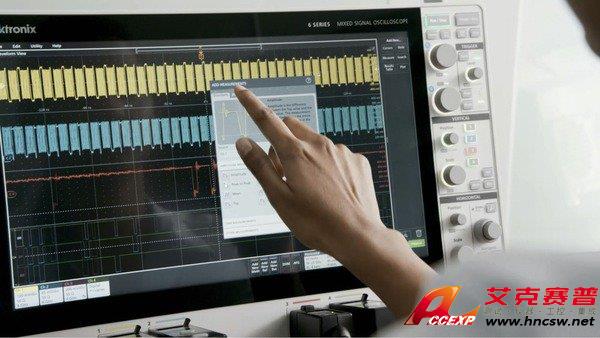

容性触摸显示器上的交互方式与手机和平板电脑相同。

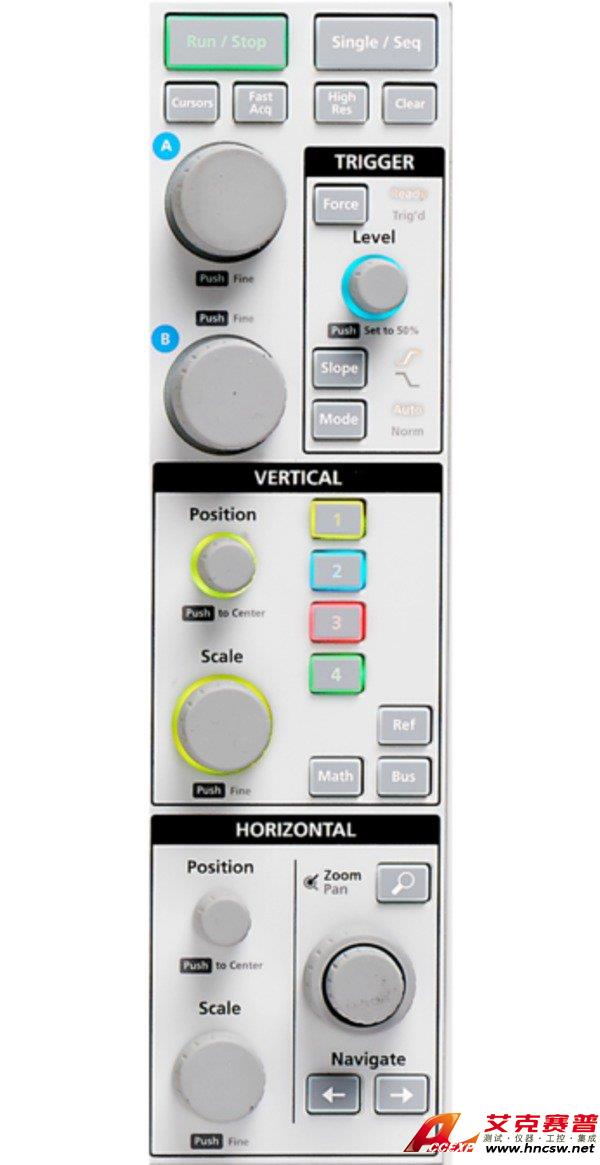

前面板控件更加注重细节设计

传统上，示波器前脸一直是显示器和控制功能大约各占一半。6 系列 MSO 显示器占了仪器前脸的大约85%。为实现这一点，它采用流线型前面板设计，保留了关键控件，实现了简单直观操作，而对通过显示屏上的对象直接进入的功能，则减少了菜单按钮的数量。

带颜色编码的 LED 光圈指明触发源和垂直标度/位置旋钮分配情况。大的专用运行/停止/单次按钮位于右上方显眼位置，其他功能如强制触发、触发斜率、触发模式、默认设置、自动设置和快速保存功能，则使用专用前面板按钮进入。





高效直观的前面板不仅提供了关键控制功能，还为大面积 15.6" 高清显示器留出了空间。

是否采用 Windows，由您自己来定

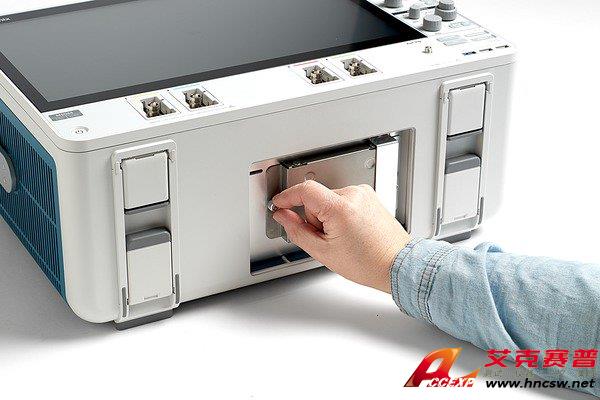

6?系列 MSO允许 用户选择是否包括 Microsoft Windows? 操作系统的示波器。打开仪器底部的接入面板，可以连接固态硬盘(SSD)。在没有 SSD 时，仪器会作为专用示波器启动，不能运行或安装其他程序。





在有 SSD 时，仪器会作为开放的 Windows 10?配置启动，您可以最小化示波器应用，进入 Windows 桌面，然后可以在示波器上安装和运行其他应用。也可以连接额外的监视器，扩展桌面。

不管是否运行 Windows，示波器的操作方式都一样，感观和用户界面交互都相同。

体验性能差异

由于高达 8?GHz 模拟带宽、25?GS/s 采样率、标配 62.5?Mpts 记录长度和 12?位模数转换器(ADC)，6?系列 MSO为您捕获波形提供了所需的性能，同时提供了最佳的信号保真度和分辨率，可以查看所有波形细节。

数字荧光技术及 FastAcq? 高速波形捕获

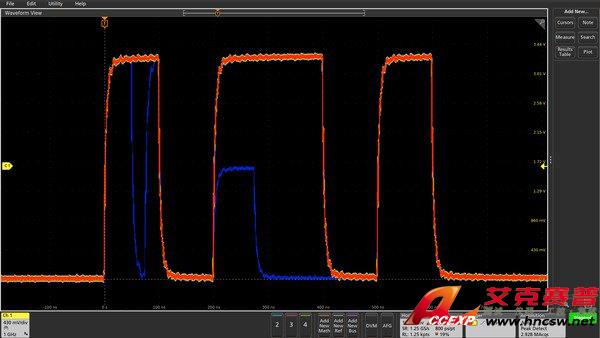

如果想调试设计问题，首先必须知道存在问题。数字荧光技术及 FastAcq 让您更深入地了解器件的实际运行状况。其快速波形捕获速率（>500,000个波形/秒）提高了查看数字系统中常见偶发问题的概率，如欠幅脉冲、毛刺、定时问题等。为进一步增强查看偶发事件的能力，辉度等级指明了偶发瞬态信号相对于正常信号特点发生的频次。





FastAcq 的高波形捕获速率可以发现数字设计中常见的偶发问题。

业界领先的垂直分辨率和低噪声

6?系列 MSO 提供了杰出的性能，可以捕获关心的信号，同时在您需要捕获高幅度信号，而又要查看更小的信号细节时，最大限度地降低了不想要的噪声的影响。6?系列 MSO 的核心是 12?位模数转换器 (ADCs)，其提供的垂直分辨率是传统 8?位 ADC 的 16?倍。

全新高分辨率模式根据选择的采样率来应用基于硬件的独特有限脉冲响应 (FIR) 滤波器。FIR 滤波器为该采样率保持最大带宽，同时在超过选定采样率的可用带宽时，防止假信号，消除示波器放大器和 ADC 中的噪声。

High Res 模式一直提供最低 12?位垂直分辨率，在≤ 625?MS/s 采样率和 200?MHz 带宽下最高可达 16?位垂直分辨率。下表显示了 High Res 模式下每种采样率的垂直分辨率位数。

噪声更低的新型前端放大器进一步改善了6?系列 MSO解析精细信号细节的能力。

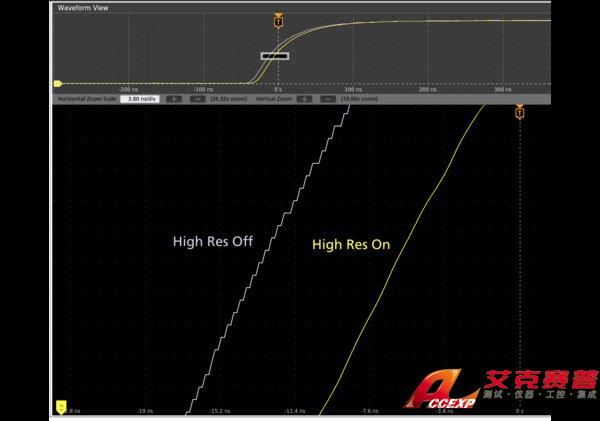

6?系列 MSO的 12?位 ADC 及新型 High Res 模式实现了业界领先的垂直分辨率。

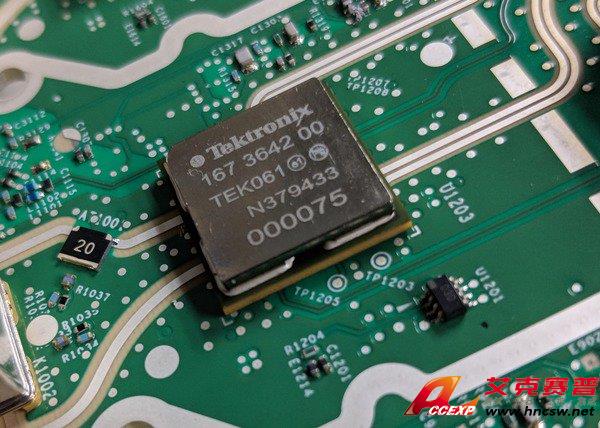

全新 TEK061 前端放大器确立了低噪声采集的最新标准，提供了较好的信号保真度，以高分辨率捕获小信号。





噪声是能够在高速小信号上查看精细信号细节的一个关键因素。测量系统本身的噪声越高，能够看到的实际信号细节越少，尤其在示波器的垂直设置值设为高灵敏度 (如 ≤ 10mV/div)，以查看高速总线中流行的小信号时，这变得更加关键。6?系列 MSO 拥有全新前端 ASIC，即 TEK061，在最高的灵敏度设置下实现了突破性的噪声性能。下表对比了 6?系列 MSO 与上一代同带宽泰克示波器的典型噪声性能。

¹带宽限于 200?MHz。

触发

发现电路问题只是第一步，然后，您必须捕获对应的事件，以确定根本原因。6?系列 MSO 提供了一套完整的高级触发功能，包括：

• 欠幅
• 逻辑
• 脉宽
• 窗口
• 超时
• 上升/下降时间
• 建立与保持时间违例
• 串行数据包
• 并行数据
• 序列
• 可视触发

由于高达250M 点记录长度，您可以在一次采集中捕获多个关心的事件，甚至数千个串行包，其提供了高分辨率，可以放大精细的信号细节，记录可靠的测量数据。

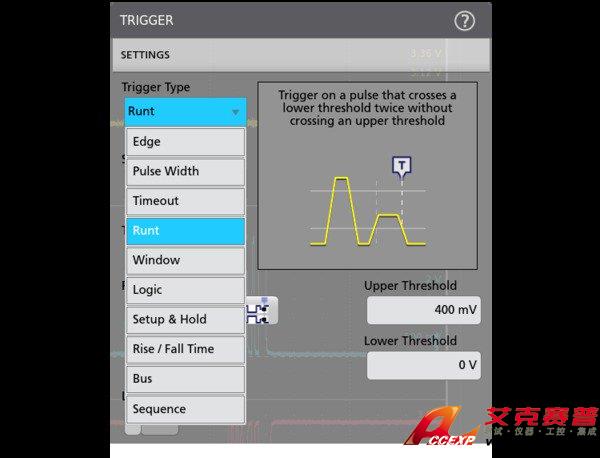

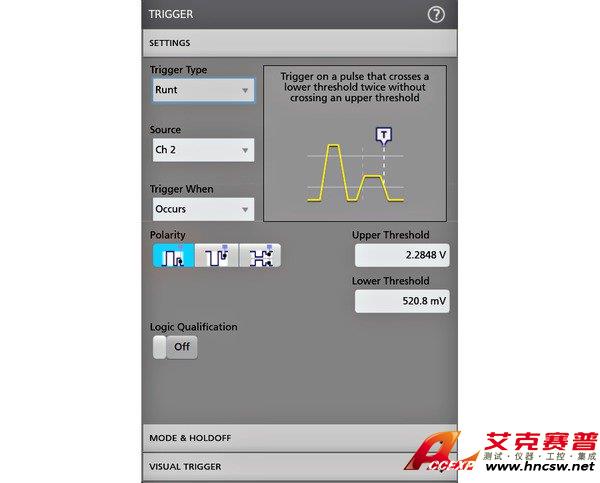

触发菜单中的各种触发类型和上下文相关帮助可以更简便地隔离对应的事件。

可视触发 – 迅速找到关心的信号

找到复杂总线的适当周期可能要用几个小时的时间，来收集和分类数千次采集，找到对应的事件。通过定义触发，隔离所需事件，可以加快调试和分析工作。

可视触发功能扫描所有波形采集，把它们与屏幕上的区域(几何形状)进行对比，扩展了 6?系列 MSO 的触发功能?？梢允褂檬蟊昊虼ッ链唇ㄊ坎幌薜那?，可以使用各种形状(三角形、矩形、六边形或梯形)指定所需的触发行为。在创建形状后，可以以交互方式编辑这些形状，创建自定义形状和理想的触发条件。

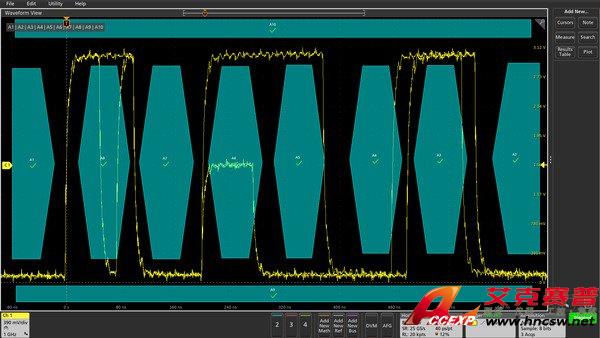

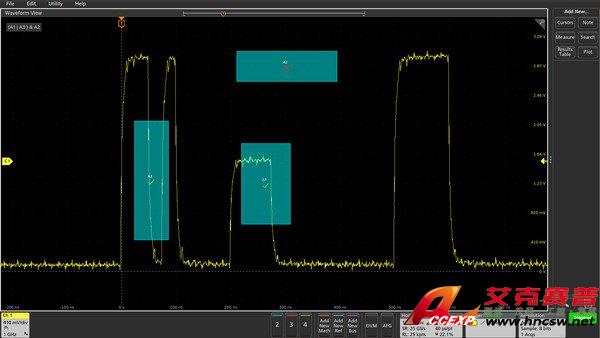

可视触发区域隔离对应的事件，只捕获要查看的事件，节省时间。

通过只触发最重要的信号事件，可视触发能够节约捕获及手动搜索几小时的数据采集时间。您可以在几秒钟或几分钟内，找到关键事件，完成调试和分析工作?？墒哟シ⑸踔量梢杂糜诙嗵跬ǖ?，进一步用来调试和排除复杂的系统故障。

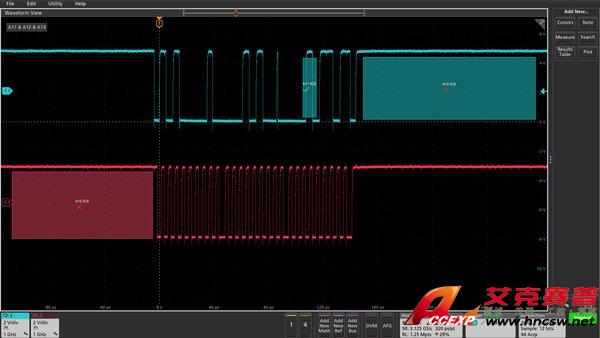

多条通道触发?？墒哟シ⒖梢杂肟缭蕉嗵跬ǖ赖氖录喙?，比如同时在两个总线信号上传送的包。

在定义了多个区域后，可以使用布尔逻辑公式，利用屏幕上编辑功能设置复杂的触发条件。





布尔逻辑触发判定。采用逻辑 OR 的布尔逻辑可以触发信号中的特定异常事件。





TekVPI 探头接口

TekVPI^?探头接口在探测中确立了简便易用的标准。该接口除了提供牢固可靠的连接外，许多 TekVPI 探头还有状态指示灯和控件，并在综合面板中直接提供了探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单，其中包括探头所有相关设置和控制功能。TekVPI 接口允许直接连接电流探头，无需单独电源。TekVPI 探头可以通过 USB 或 LAN 远程控制，在自动测试系统环境中提供了功能更全面的解决方案。6 系列 MSO 为前面板连接器提供了最高40?W功率，足以为连接的所有 TekVPI 探头供电，无需使用额外的探头电源。

方便地进行高速无源电压探测

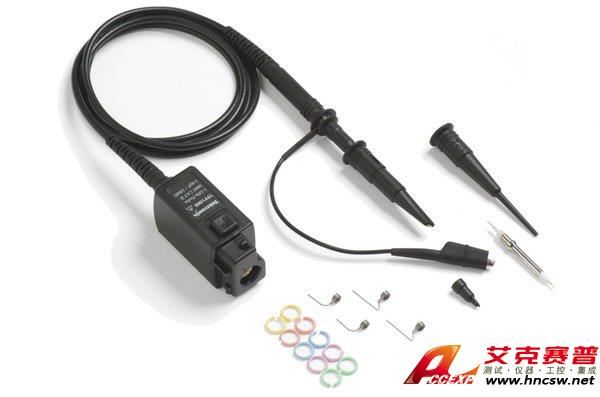

TPP 系列无源电压探头标配于每台 6?系列 MSO 提供了通用探头的所有优势 – 高动态范围，灵活的连接选项，强健的机械设计 – 同时提供了有源探头的性能。高达 1?GHz 的模拟带宽可以查看信号中的高频成分，3.9?pF 超低容性负载则最大限度地降低了对电路的负面影响，能够允许更长的接地引线。

您可以选配低衰减 (2X) 版本的 TPP 探头，测量低电压。与其他低衰减无源探头不同，TPP0502 具有较高的带宽 (500?MHz) 和较低的电容性负载 (12.7?pF)。





6?系列混合信号示波器 (MSO) 为每条通道标配一只 TPP1000（1?GHz、2.5?GHz 示波器型号）探头。

TDP7700 系列 TriMode 探头

TDP7700 系列 TriMode 探头为实时示波器提供了最高的探头保真度。TDP7700 是为用于 6?系列 MSO 设计的，根据独特的 S参数模型对探头和尖端的信号路径进行全面 AC 校准。探头通过 TekVPI 探头接口把 S 参数传送到示波器，6?系列 MSO 获得这些 S 参数，从探头尖端到采集内存提供最佳的信号保真度。TDP7700 系列探头在连接方面进行了多项创新，如焊接尖端，探头输入缓冲器安装的位置距尖端末端仅几毫米，可以连接当今最具挑战性的电子设计。

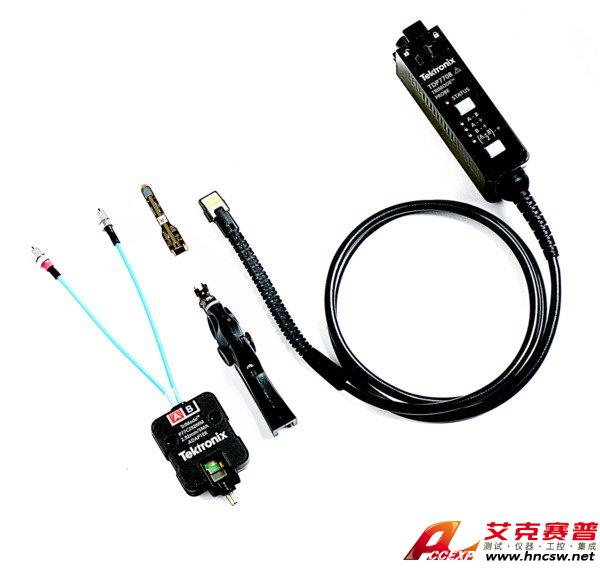

TDP7700 系列探头及多种尖端可供选择

通过 TriMode 探头技术，可以通过设置，使一个探头支持差分测量、单端测量和共模测量。这种独特的功能可以更高效地工作，在差分测量、单端测量和共模测量之间切换，而不必移动探头的连接点。





IsoVu? 隔离测量系统

不管是设计逆电器、优化电源、测试通信链路、测量电流并联电阻器、调试 EMI 或 ESD 问题、还是试图消除测试设置中的接地环路，共模干扰都是工程师的设计、调试、评估和优化盲区，直到现在。

泰克颠覆式的 IsoVu 技术采用光通信和光纤供电技术，全面隔离电流。在与配备 TekVPI 接口的 6 系列 MSO 结合使用时，它是第一个、也是唯一能够在存在大的共模电压时，准确解析高带宽差分信号的测量系统：

• 完全电隔离

• 高达 1?GHz 带宽

• 100?MHz 时，共模抑制为 1?百万比 1?(120?dB)

• 全部带宽时，共模抑制为 10,000?比 1?(80?dB)

• 高达 2,500?V 的差分动态范围

• 60?kV 共模电压范围

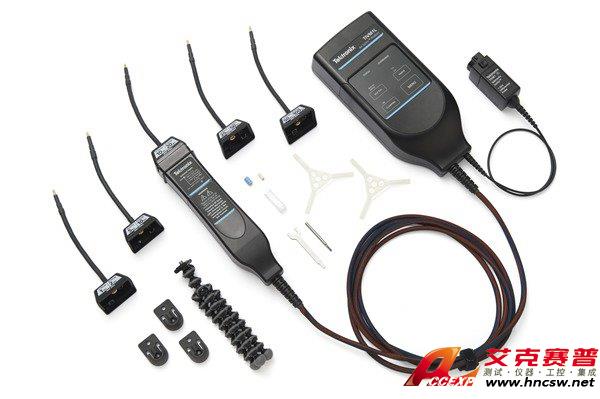

泰克 TIVM 系列 IsoVu? 测量系统提供了电流隔离测量解决方案，在存在大的共模电压时可以准确地解析高达 2,500?Vpk 以上的高带宽差分信号，在带宽范围内提供了同类优秀的共模抑制性能。

全面分析能力，快速获得所需信息

基本波形分析

为了检验原型的性能与仿真相符，并满足项目的设计目标，必须认真进行分析，从简单地检查上升时间和脉宽，到全面分析功率损耗、表征系统时钟、调查噪声来源。

6 系列 MSO 提供了一套完善的标准分析工具，包括：

• 基于波形的光标和基于屏幕的光标
• 36?种自动测量。测量结果包括记录中的所有事件，能够从一个发生时点转到下一个发生时点，直接查看记录中的最小结果或最大结果
• 基本波形数学运算
• 基本 FFT 分析
• 高级波形数学运算，包括使用滤波器和变量编辑任意公式
• FastFrame? 分段存储器可以有效利用示波器的采集内存，在一个记录中捕获多个触发事件，同时消除对应事件之间的长时间空白。您可以单独查看和测量多个段，或以重叠方式查看和测量多个段。

测量结果表可以全面查看测量结果统计数据，包括当前采集和所有采集中的统计数据。

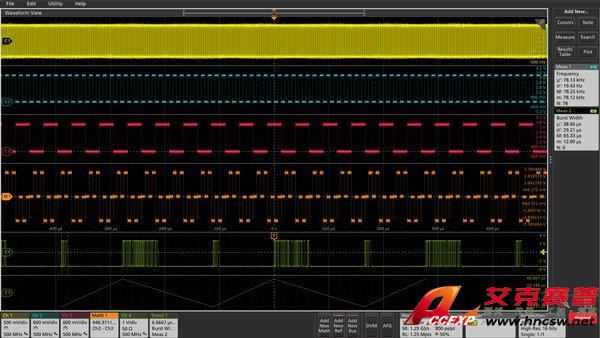

使用测量功能表征突发宽度和频率。

导航和搜索

如果没有适当的搜索工具，在长波形记录中找到对应的事件可能会耗费大量的时间。当今记录长度内含几百万数据点，定位事件可能要滚动几千屏的信号活动。

6 系列 MSO 通过新型 Wave Inspector^?控制功能，提供了业界较完善的搜索和波形导航功能。这些控制功能加快了记录平移和放大速度。由于独特的应力感应系统，您可以在几秒钟内，从记录一端移到另一端。您也可以在显示屏上使用直观的拖放和缩放手势，考察长记录中关心的区域。

搜索功能可以自动搜索长采集数据，查找用户自定义事件。所有事件发生时点都用搜索标记高亮显示，可以使用前面板上的 Previous ( ← )和 Next ( → ) 按钮或显示屏上的搜索标志简便导航。搜索类型包括边沿、脉冲宽度、超时、欠幅脉冲、窗口、逻辑、建立时间和保持时间、上升/下降时间和并行/串行总线包内容。您可以根据需要，定义多个特定的搜索条件。

您还可以使用搜索标志上的 Min 和 Max 按钮，在搜索结果的最小值和最大值之间跳转。

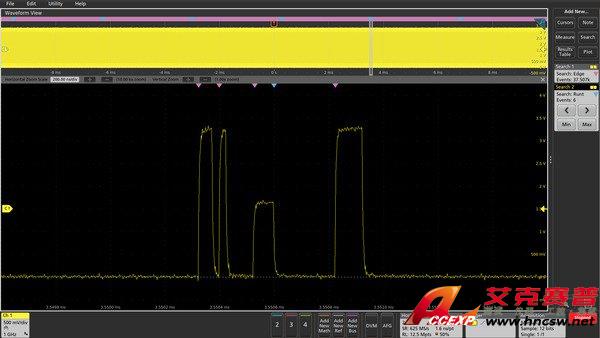

FastAcq 之前发现数字数据流中存在欠幅脉冲，提示需要进一步调查。

串行协议触发和分析（选配）

在调试过程中，最好能观察一条或多条串行总线上的业务，跟踪系统中的活动流程。手动解码一个串行包可能就需要几分钟的时间，更何况长采集中会有数千个数据包。

如果您知道在经过串行总线发送特定命令时会发生试图捕获的对应的事件，并且能够触发该事件，不是更好吗？遗憾的是，这并是仅仅指定边沿或脉宽触发那么简单。

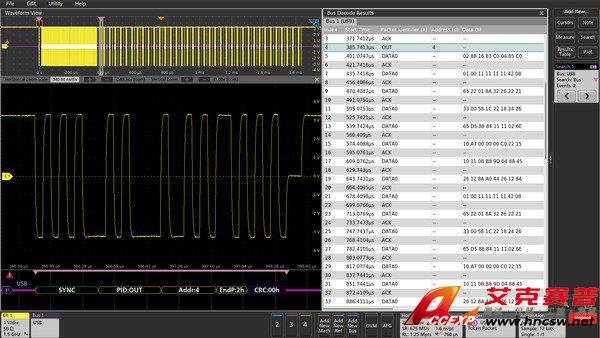

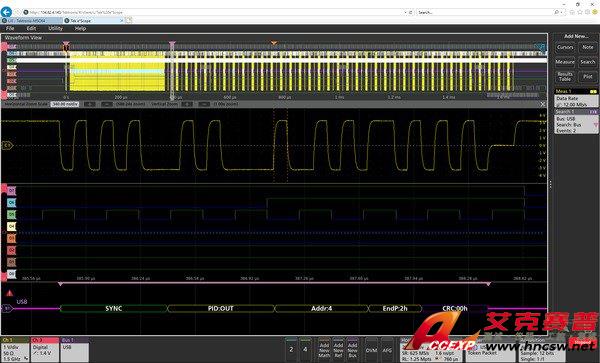

触发 USB 全速串行总线。总线波形提供了时间相关的解码后的包内容，包括开头、同步、PID、地址、端点、CRC、数据值和结尾，总线解码表则显示了整个采集的所有包内容。

6 系列 MSO 提供了一套强健的工具，可以测量嵌入式设计中最常用的串行总线，包括I²C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB LS/FS/HS, 以太网 10/100, 音频 (I²S/LJ/RJ/TDM), MIL-STD-1553?和 ARINC 429。

串行协议搜索功能可以搜索串行包长采集数据，找到包含指定的特定内容的包。事件发生的每个位置都用搜索标记突出显示。只需按前面板上或结果条中 Search 标记里的 Previous ( ← ) 和 Next ( → )按钮，就可以在各个标记之间快速移动。

所述串行总线工具也可以用于并行总线。6 系列 MSO 标配并行总线支持。并行总线最宽可达32?位，可以包括模拟通道和数字通道组合。



• 串行协议触发可以触发特定包内容，包括包头、特定地址、特定数据内容、唯一的标识符、误码。

• 总线波形提供了构成总线的各个信号更高级的综合视图(时钟、数据、码片启用等)，可以简便地识别数据包在哪儿开始和结束，识别子包成分，如地址、数据、标识符、CRC 等。

• 总线波形在时间上与显示的所有其他信号对准，可以方便地测量被测系统各部分的定时关系。

• 总线解码表以表格方式显示采集中所有解码的包，就像您在软件列表中看到的一样。数据包带有时间标记，针对每个组成（地址、数据等）按栏顺序列出。

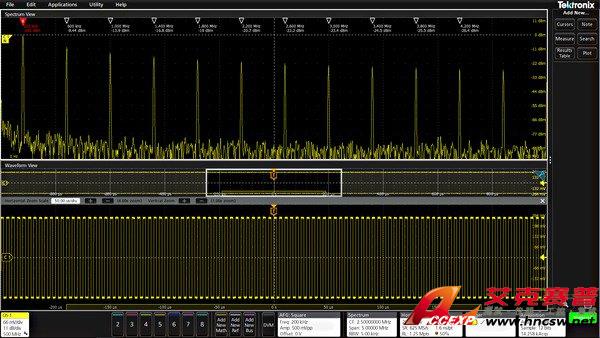

频谱视图

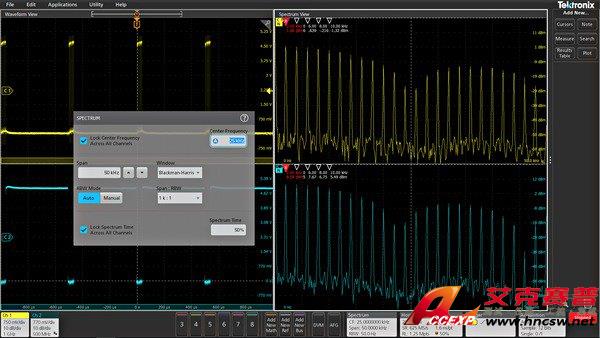

直观的频谱分析仪控制功能如中心频率、频宽和解析带宽 (RBW) 独立于时域控制功能，可以简便地进行设置，实现频域分析。每个 FlexChannel 模拟输入有一个频谱视图，可以实现多通道混合域分析。

在频域中查看一个或多个信号，通?？梢愿虮愕氐魇晕侍?。几十年来，示波器一直标配基于数学的 FFT，以满足这一需求。但是，FFTs 出了名的难用，主要原因有二。

第一，在执行频域分析时，你可能认为中心频率、频宽和解析带宽 (RBW)等控制功能和频谱分析仪上一模一样。但在使用 FFT 时，您要面对传统示波器控制功能，如采样率、记录长度和时间/格，您不得不花费心思进行智力转换，才能得到频域中要找的视图。

第二，驱动 FFTs 的是提供模拟时域视图的相同的采集系统。在为模拟视图优化采集设置时，您的频域视图不是自己想要的。在获得想要的频域视图时，您的模拟视图不是自己想要的。在基于数学的 FFTs 中，几乎没有可能同时在两个域中都获得优化的视图。

频谱视图改变了这一切。泰克已获专利的技术既为时域提供了一个压缩装置，又在每个 FlexChannel 后面为频域提供了一个数字下变频器。两条不同的采集路径可以同时观察输入信号的时域视图和频域视图，并为每个域提供独立的采集设置。其他制造商提供了各种“频谱分析”套件，并声称使用起来非常简便，但都会有上面的局限。只有频谱视图既提供了杰出的易用性，又能够同时在两个域中实现优化的视图。

频谱时间会设置计算 FFT 的时间范围的阈值。它在时域视图中用小的格线矩形表示，可以放在相应的位置，与时域波形实现时间相关。特别适合进行混合域分析。最多 11?种自动峰值标记提供了每个峰值的频率值和幅度值。Reference 基准标记一直是显示的最高峰值，用红色表示。

抖动分析

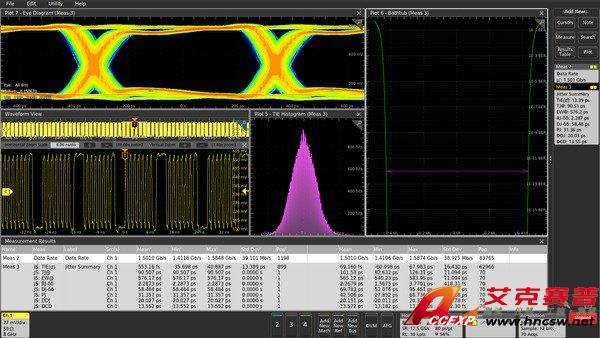

6?系列 MSO 无缝集成 DPOJET Essentials 抖动和眼图分析软件包，扩展了示波器功能，可以在一个单次实时采集中，在相邻时钟和数据周期上获得测量数据。它可以测量关键的抖动和时序分析参数，如时间间隔误差和相位噪声，帮助检定可能的系统时序问题。

分析工具如时间趋势图和直方图，可以迅速显示测量结果怎样随时间变化，频谱分析功能则可以迅速显示抖动源和调制源精确的频率和幅度。

选项 6-DJA 增加了额外的抖动分析功能，更好地表征器件性能。31?种新增测量功能提供了完善的抖动和眼图分析和抖动分离算法，可以发现当今高速串行设计、数字设计和通信系统设计中的信号完整性问题，以及相关的问题来源。选项 6-DJA 还提供眼图模板测试，自动实现通过/失败测试。

独有的“抖动摘要”可以在几秒种内全面查看器件性能。

功率分析 (选配)

6 系列 MSO还把选配的6-PWR功率分析套件集成到示波器的自动测量系统中，可以迅速地、可重复地分析功率质量、输入电容、涌入电流、谐波、开关损耗、安全作业区 (SOA)、调制、纹波、磁性测量、效率、幅度和定时测量、转换速率 (dv/dt 和 di/dt)、控制环路响应 (博德图)和电源抑制比 (PSRR)。

测量自动化支持一键触摸优化测量质量和可重复性，而无需外部 PC 或复杂的软件设置。

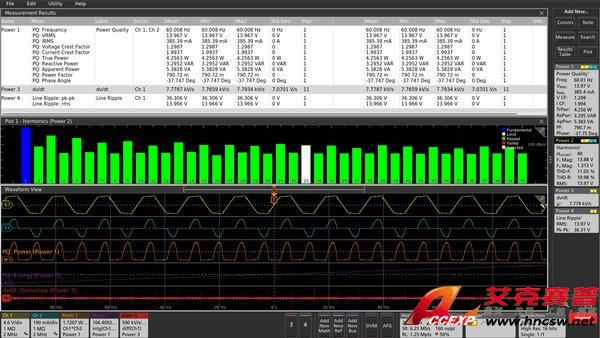

电源分析测量可显示多样化波形和绘图。

一致性测试

嵌入式设计人员的一个重点领域是测试各种嵌入式系统和接口技术是否一致。这可以保证器件在 plugfests 中通过徽标认证，在与其他满足标准的器件一起运行时成功进行互操作。

高速串行标准的一致性测试规范都是由各自协会或主管机构开发的，比如 USB、以太网、内存、显示器和 MIPI。通过与这些协会密切合作，泰克开发了基于示波器的一致性测试应用，不仅重点提供测试合格/不合格结果，还可以更深入地了解测试失败原因，其提供了各种相关测量工具，如抖动和定时分析，以调试测试失败的设计。

这些自动一致性测试应用基于一个框架，提供了：

• 根据规范全面覆盖测试项目。

• 测试时间快，基于量身定制的设计优化采集和测试顺序。

• 在以前采集的信号基础上进行分析，在所有采集完成后可以从设置中断开被测器件 (DUT)。这可以分析不同示波器上采集的波形，或在远程实验室中捕获的波形，建立高度协作的测试环境。

• 在采集过程中验证信号，确保捕获适当的信号。

• 其他参数测量，用来调试设计。

• 睚定义眼图模板测试，了解设计裕量。

• 以多种格式提供详细报告，包括设置信息、结果、裕量、波形截屏和示图。

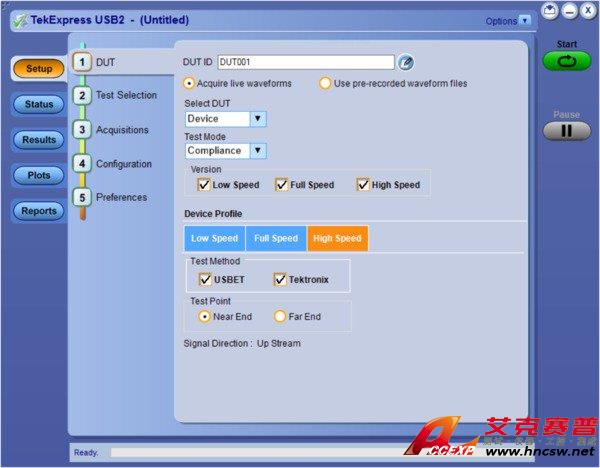

TekExpress USB2 (选项 6-CMUSB2) DUT 在板配置 DUT 特定设置

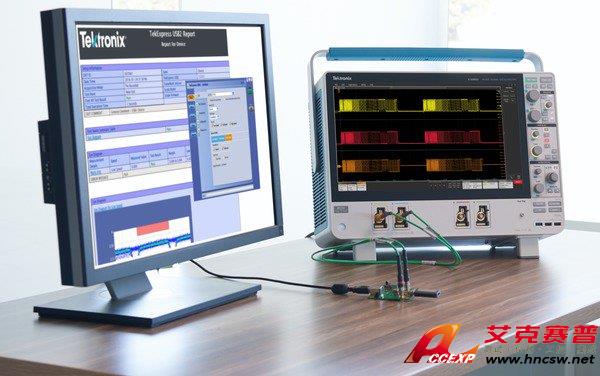

6?系列 MSO 根据 USB 2.0?规范运行 6-CMUSB2 一致性测试

专为您的需求而设计

连接能力

6 系列 MSO 带有大量的端口，可以用来把仪器连接到网络上、直接连接到 PC 上，或连接到其他测试设备上。

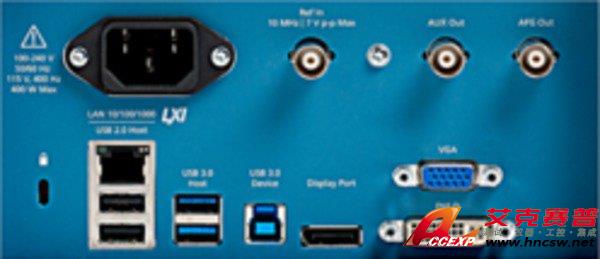

• 前面板上两个 USB 2.0?和一个 USB 3.0?主控端口及后面板上四个额外的 USB 主控端口（两个 2.0，两个 3.0）可以简便地把屏幕图、仪器设置和波形数据传送到 USB 海量存储设备上?；箍梢园?USB 鼠标和键盘连接到 USB 主控端口，控制仪器，输入数据。

• 后面板 USB 设备端口用来从 PC 远程控制示波器。

• 仪器后面标准 10/100/1000BASE-T 以太网端口可以简便地连接网络，提供 LXI Core 2011?兼容能力。

• 仪器后面的 DVI-D、显示器端口和 VGA 端口可以在外部监视器或投影仪上实现双重仪器显示，。





所需的 I/O 把6 系列 MSO 连接到设计环境其余地方。

通过远程操作改进协作水平

想与世界另一侧的设计团队协作？

嵌入式 e*Scope^?功能可以通过网络连接，使用标准网络浏览器快速控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页?？梢栽冻炭刂剖静ㄆ?，就像手边一模一样。您也可以使用 Microsoft Windows Remote Desktop? 功能，直接连接示波器，实现远程控制。

通过标配行业标准 TekVISA? 协议接口，您可以使用和增强 Windows 数据分析和文档管理应用。仪器标配 IVI-COM 仪器驱动程序，可以使用外部 PC 的 LAN 或 USBTMC 连接，简便地与示波器通信。





e*Scope 可以使用常用网络浏览器，简便地实现远程查看和控制功能。

任意波形/函数发生器 (AFG)

6 系列 MSO 有一台选配集成任意波形/函数发生器，特别适合仿真设计内部的传感器信号，或在信号中增加噪声以执行裕量测试。集成函数发生器提供了高达 50?MHz 的预定义波形，用于正弦波、方波、脉冲波、锯齿波/三角波、直流、噪声、抽样信号（Sinc 函数）、高斯白噪声、洛伦兹曲线、指数上升/下降、半正弦曲线和心电图。任意函数发生器提供了 128?k 点记录长度，可以从内部文件位置或 U 盘中加载保存的波形。6 系列 MSO 兼容泰克 ArbExpress 基于 PC 的波形创建和编辑软件，可以快捷方便地创建复杂的波形。

数字电压表 (DVM) 和触发频率计数器

6 系列 MSO 有一个集成 4?位数字电压表 (DVM) 和一个 8?位触发频率计数器。任何模拟输入都可以作为电压表的来源，使用的探头与通用示波器相同。计数器可以非常精确地读出触发的事件频率。数字电压表和触发频率计免费提供，在注册产品后激活。

增强安全选项

选配的6-SEC 增强仪器安全功能使用密码?；た刂扑幸瞧?I/O 端口打开/关闭及仪器固件升级功能。此外，选项 6-SEC 提供了较高安全级别，确保根据美国国家工业安全方案操作手册 (NISPOM) DoD 5220.22-M 第 8?章要求及 NISPOM 分类系统认证和认可国防安全服务手册清除内存中所有设置和波形数据。这可确保让您能够放心地将仪器迁移到安全区域之外。

在您需要的时候提供帮助

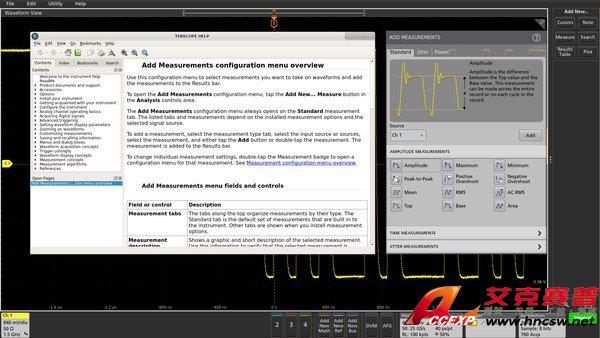

6 系列 MSO 包括许多帮助资源，您可以迅速解答自己遇到的问题，而不用翻阅手册或上网查找：

• 各种菜单中使用图形图像和说明文本，迅速概括介绍各个功能。
• 所有菜单都在右上方有一个问号图标，您可以直接进入内置帮助系统与该菜单对应的部分。
• 帮助菜单包括简短的用户界面教程，新用户可以在几分钟内迅速了解仪器操作。
