JackRapid Punchdown Tool
名称：网络分析测试仪
品牌：
型号：
简介：JackRapid Punchdown Tool获得专利的插座端接工具使您能以 8 倍的速度来端接插座。 缩短安装时间 易用把手，可以一次性地固定和剪断所有线缆，能够在每个插座上为您节省长达 1 分钟的时间！ 高质量、一致性端接 不再有不良...
申请服务
- 产品介绍

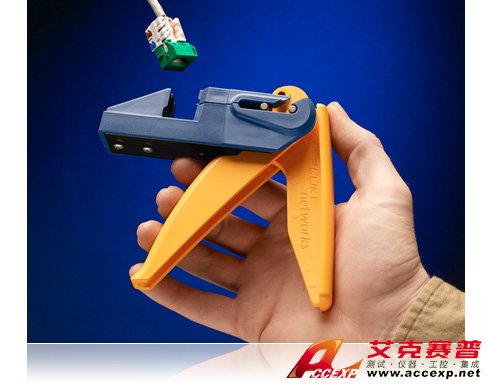

JackRapid™ Punchdown Tool获得专利的插座端接工具使您能以 8 倍的速度来端接插座。
•缩短安装时间 — 易用把手，可以一次性地固定和剪断所有线缆，能够在每个插座上为您节省长达 1 分钟的时间！
•高质量、一致性端接 — 不再有不良连接和浪费掉的插座。
•通过人性化设计的把手设计实现简便单手操作，从而降低手的疲劳度。
•独特的设计可以轻松实现靠墙安装。
•可替换的刀头能够配合多种插座类型使用。
JackRapid™ 是一款获得专利的插座端接工具，只需压下把手，即可立即固定和端接所有导线，因而节约了时间并提高了准确性。JackRapid 使您能以比传统冲击型工具快 8 倍的速度端接插座 － 具有无与伦比的精度。
这款获得专利的插座端接工具可以同时固定和端接所有导线。内置刀片可以在导线就位于连接器后，切除多余的部分，消除了二次修剪的必要。
人性化设计的把手设计实现简便的单手操作，从而降低手的疲劳度。借助 JackRapid，再也不会伤害您的手掌或穿透干墙。
| 型号/名称 | 说明 |
| JR-PAN-2 | JACKRAPID 端接工具（用于 Panduit NK688M，NKP5E88M） |
| JR-ADC-2 | JR-ADC-2，JACKRAPID 端接工具（用于 ADC C6a CopperTen® UTP RJ45 插座和 C6 TrueNet® KM8 UTP RJ45） |
| JR-ORT-2 | JR-ORT-2，JACKRAPID 端接工具（用于 ORTRONICS TJ5E00、TJ600、TJ610） |
| JR-SYS-2 | JR-SYS-2，JACKRAPID 端接工具（用于 SYSTIMAX MGS400、MGS500、MFP420、MFP520） |
| JR-LEV-2 | JR-LEV-2，JACKRAPID 端接工具（用于 LEVITON 61110、5G110、6110G） |
| JR-SYS-UNI-1 | JR-SYS-UNI-1，JACKRAPID 端接工具（MPS100E、C5、M1BH 和 UNJ600/500/300） |
| JR-LEV-1 | JR-LEV-1，JACKRAPID 端接工具（用于 LEVITON 41106、41108、5G108） |
| 型号/名称 | 说明 |
| JR-PAN-2-H | JACKRAPID 备用刀头（用于 Panduit NK688M、NKP5E88M） |
| JR-ERGOHANDLE | JR-ERGOHANDLE，JACKRAPID 人性化设计的把手 |
| JR-ADC-2-H | JR-ADC-2-H，JACKRAPID 备用刀头（用于 ADC C6a CopperTen® UTP RJ45 插座和 C6 TrueNet® KM8 UTP RJ45） |
| JR-ORT-2-H | JR-ORT-2-H，JACKRAPID 备用刀头（用于 ORTRONICS TJ5E00、TJ600、TJ610） |
| JR-SYS-2-H | JR-SYS-2-H，JACKRAPID 备用刀头（用于 SYSTIMAX MGS400、MGS500、MFP420、MFP520） |
| JR-LEV-2-H | JR-LEV-2-H，JACKRAPID 备用刀头（用于 LEVITON 61110、5G110、6110G） |
| JR-SYS-UNI-1-H | JR-SYS-UNI-1-H，JACKRAPID 备用刀头（MPS100E、C5、M1BH 和 UNJ600/500/300） |
| JR-LEV-1-H | JR-LEV-1-H，JACKRAPID 备用刀头（用于 LEVITON 41106、41108、5G108） |
- 剥去线缆护套。
- 确定接线方案。穿入所有 4 个线对（8 根线缆）。
- 首先将插座插入 JackRapid 前部，并使 IDC 插槽朝向 JackRapid 的刀片。
- 确保插座完全地、牢固地插入插座固定器，并使 IDC 插槽朝向刀片。
- 将锁定手柄完全拉动到位，切除多余的线缆部分，然后松开锁定手柄。
- 线缆将会被固定并切除多余的部分，以实现牢靠的端接。
- 松开手柄，从 JackRapid 工具取出插座。目视检查是否正常端接。
我们提供了各种 JackRapid 刀头，专用于不同的插座类型 — 请查看下表，了解 JackRapid 是否支持您所使用的插座，如果不支持，请查找将来推出的新 JackRapid 型号！
说明 JackRapid 型号 JackRapid™ 端接工具
Leviton 插座
支持的插座型号：41106，41108 Cat3/5，5G108 Cat5eJR-LEV-1 JackRapid 刀头
Leviton 插座
支持的插座型号： 41106，41108 Cat3/5，5G108 Cat5eJR-LEV-1-H JackRapid™ 端接工具
Leviton 插座
支持的插座型号：5G110 Cat 5e，61110 Cat 6JR-LEV-2 JackRapid 刀头
Leviton 插座
支持的插座型号：5G110 Cat 5e，61110 Cat 6JR-LEV-2-H JackRapid™ 端接工具
SYSTIMAX 插座
支持的插座型号：M1BH Cat 3、C5 Cat 5、MPS100E Cat 5eJR-SYS-UNI-1 JackRapid 刀头
SYSTIMAX 插座
支持的插座型号：M1BH Cat 3、C5 Cat 5、MPS100E Cat 5eJR-SYS-UNI-1-H JackRapid™ 端接工具
SYSTIMAX 插座
支持的插座型号：MGS400 Cat 6，MGS500 Cat 6JR-SYS-2 JackRapid 刀头
SYSTIMAX 插座
支持的插座型号：MGS400 Cat 6，MGS500 Cat 6JR-SYS-2-H JackRapid™ 端接工具
Uniprise 插座
支持的插座型号： UNJ300 Cat 3，UNJ500 Cat 5e，UNJ600 Cat 6JR-SYS-UNI-1 JackRapid 刀头
Uniprise 插座
支持的插座型号：UNJ300 Cat 3、UNJ500 Cat 5e、UNJ600 Cat 6JR-SYS-UNI-H JackRapid™ 端接工具
ORTRONICS 插座
支持的插座型号：TJ5E00、TJ600、TJ610JR-ORT-2 JackRapid 刀头
ORTRONICS 插座
支持的插座型号：TJ5E00、TJ600、TJ610JR-ORT-2-H JackRapid™ 端接工具
ADC 插座
支持的插座型号：KM8，CopperTenJR-ADC-2 JackRapid 刀头
ADC 插座
支持的插座型号：C6a CopperTen® UTP RJ45 插座和 C6 TrueNet® KM8 UTP RJ45JR-ADC-2-H JackRapid™ 端接工具
Panduit 插座
支持的插座型号：NK688M 和 NKP5E88MJR-PAN-2 JackRapid 刀头
Panduit 插座
支持的插座型号：NK688M 和 NKP5E88MJR-PAN-2-H
