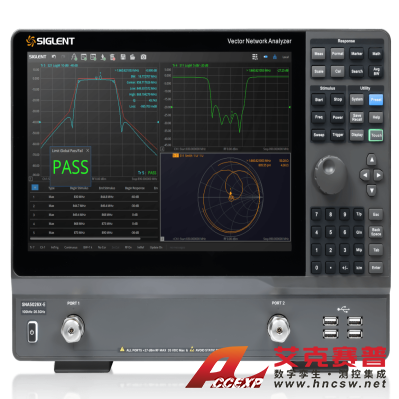

鼎阳SIGLENT SNA5026 X-E 矢量网络分析仪
名称：网络分析测试仪
品牌：鼎阳SIGLENT
型号：SNA5026 X-E
简介：鼎阳SIGLENT SNA5026 X-E 矢量网络分析仪主要特性频率范围： 9 kHz- 26.5 GHz输出功率设置范围： -40 dBm ~ 10 dBm动态范围： 125 dB (typ)支持 2端口 S参数测量、差分（平衡）测量、...
申请服务
- 产品介绍

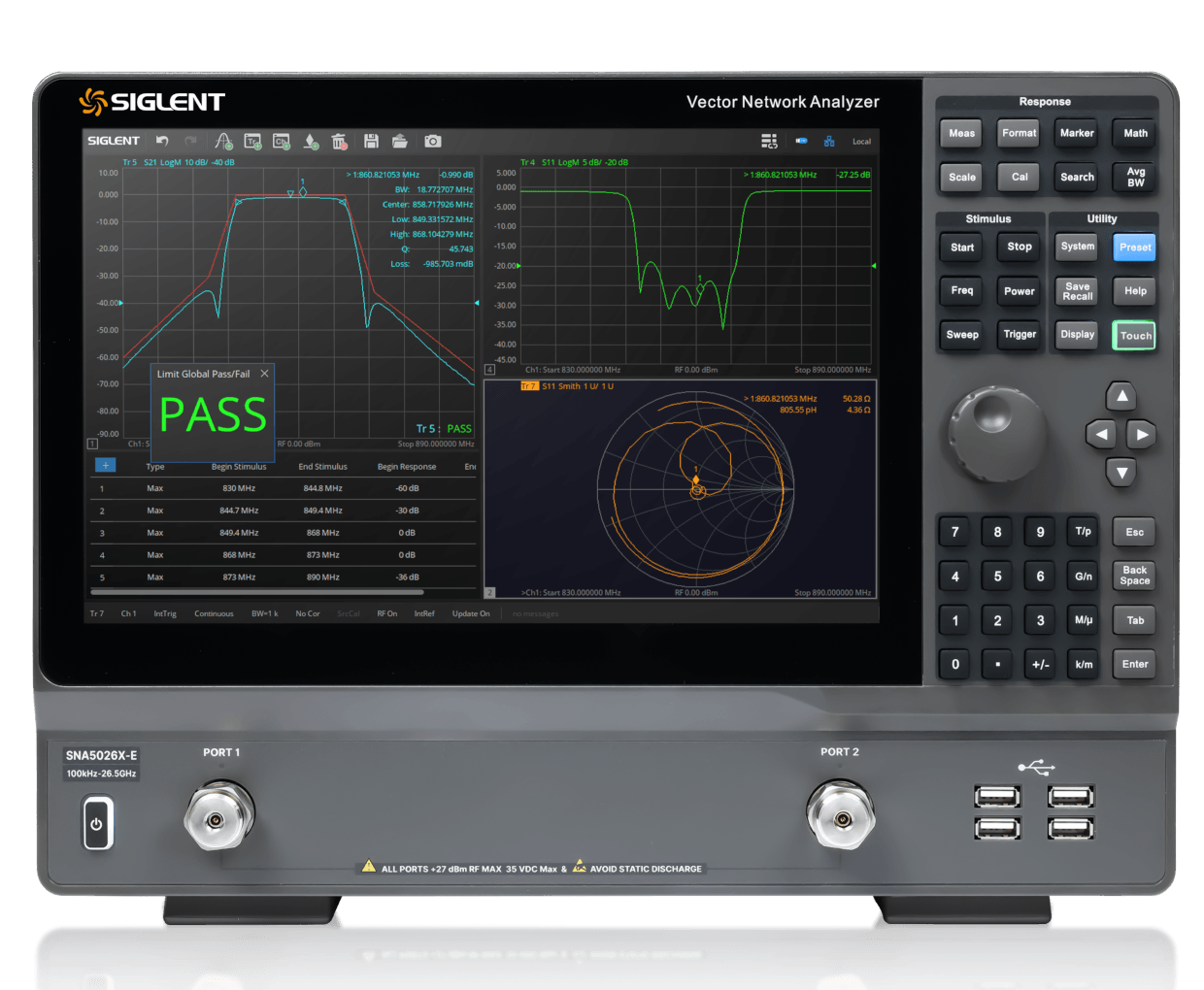

鼎阳SIGLENT SNA5026 X-E 矢量网络分析仪
主要特性
频率范围： 9 kHz- 26.5 GHz
输出功率设置范围： -40 dBm ~ 10 dBm
动态范围： 125 dB (typ)
支持 2端口 S参数测量、差分（平衡）测量、时域分析
支持端口阻抗转换、端口扩展、夹具仿真和去嵌入功能
宽频段高动态范围，精准捕捉信号细节
SNA5026 X-E支持9 kHz~26.5 GHz连续频率扫描，覆盖从低频校准到毫米波测试的全场景需求。其动态范围可达125 dB（典型值），结合0.05 dB幅度分辨率与1 Hz频率分辨率，能精准捕捉微弱信号，满足高Q值滤波器等精密器件的严苛测试需求
多维度功能集成，应对多元行业挑战
SNA5026 X-E矢量网络分析仪通过集成多项实用功能，帮助用户高效应对不同行业的测试挑战
通过端口延伸、去嵌入功能 、阻抗转换与匹配等多项功能系统性解决夹具误差难题
具备时域分析功能（TDA），能对器件的时域特性进行分析，便于分析故障对器件特性的影响
智能化操作，让效率与精度并存
SNA5026 X-E系列具备12.1英寸触摸屏，支持多窗口显示，工程师可同时观察多个S参数，数据对比一目了然。同时，SNA5026 X-E也支持包括群时延、史密斯图等多种数据显示格式，支持高频测量与滤波器特性一键分析，快速获取插入损耗、带宽等关键指标，还支持公式输入功能，让每一次测试都更便捷
