鼎阳SIGLENT SVA1032X矢量网络分析仪&频谱分析仪
名称：网络分析测试仪
品牌：鼎阳SIGLENT
型号：SVA1032X
简介：鼎阳SIGLENT SVA1032X矢量网络分析仪&频谱分析仪是具有多种功能的射频测量仪器，其测量频率高达8.5GHz,支持4端口S参数测量，差分(平衡)测量，时域测量，滤波器插入损耗、带宽、Q值等一键测量，支持端口阻抗转换、端口扩展功能，...
申请服务
- 产品介绍
鼎阳SIGLENT SVA1032X矢量网络分析仪&频谱分析仪是具有多种功能的射频测量仪器，其测量频率高达8.5GHz,支持4端口S参数测量，差分(平衡)测量，时域测量，滤波器插入损耗、带宽、Q值等一键测量，支持端口阻抗转换、端口扩展功能，支持极限测试、纹波测试功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式，支持SOLT、SOLR、TRL、Response、Enhanced Response等校准方法，并且鼎阳科技具有集频谱分析仪和矢量网络分析仪于一体的产品，可广泛应用于滤波器，双工器，天线，有源器件，射频线缆等领域的研发，生产制造。
鼎阳SIGLENT SVA1032X矢量网络分析仪&频谱分析仪规格参数 | |
| 型号 | SVA1032X |
| 频率范围 | 9 kHz ~ 3.2 GHz |
| 分辨率带宽 | 1 Hz ~ 1 MHz |
| 显示平均噪声电平 | -161 dBm/Hz |
| 相位噪声 | <-98 dBc/Hz |
| 三阶交调 | +10 dBm |
| 全幅度精度 | <0.7 dB |
| 跟踪源 | 标配 |
| 多点触摸屏 | 标配 |
| 校准件 | 选配 |
| 电缆故障点定位 | 选配 |
| 高级测量套件 | 信道功率，邻道抑制比，占用带宽，时域功率，载噪比，三阶交调分析，谐波分析，瀑布图 |
| EMI预兼容测试套件 | EMI滤波器，准峰值检波器，免费EasySpectrum上位机软件 |
| 数字和模拟调制分析 | ASK，FSK，AM，FM，QAM，PSK，MSK |
| 通信接口 | USB Device，USB Host（可扩展鼠标和键盘，USB-GPIB卡），LAN |
| 远程驱动 | 支持基于USB-TMC/VX|-11/Socket/Telnet的SCPI/Labview/IVI驱动 |
| 远程控制软件 | Easy Spectrum上位机软件，网络浏览器，NI-MAX，File Explorer |
多功能加持：5合1
矢量网络分析+ EMI预兼容测试+ DTF电缆和天线测量+ 频谱分析仪+调制分析= SVA1000X
鼎阳SIGLENT SVA1032X矢量网络分析仪&频谱分析仪作为鼎阳科技频谱分析和网络分析的多功能合一的分析仪，采用先进的微波技术和现代数字处理算法，功能丰富，性能优异，采用现代工业设计，各项指标均达到了国际同类产品的领先水平，既具备SSA3000X频谱仪系列的全部功能和性能，也通过内置100k-7.5G的定向耦合器，亦是一款功能完整的双端口单方向矢量网络分析仪。同样体积，更多功能，是教育教学和射频工程师的利器。
矢量网络分析
鼎阳SIGLENT SVA1032X矢量网络分析仪&频谱分析仪频率范围从最低100 kHz到最高7.5 GHz：
· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；
低成本的EMI预兼容测试方案
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆，PCB等查找干扰源

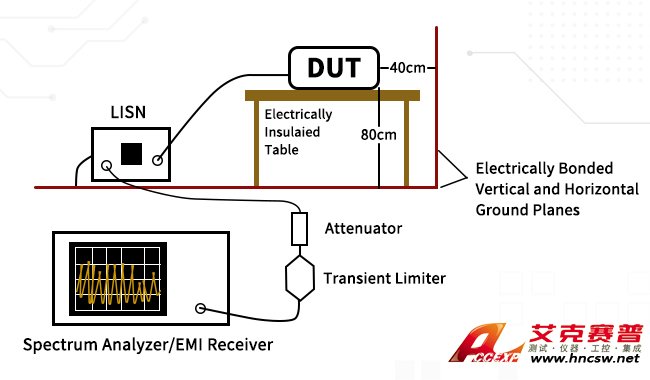

· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程
具备丰富的解调分析功能
· 支持AM/FM模拟调制分析，以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能
· 具备EVM，幅度和相位偏移误差，IQ偏移误差，增益不平衡等多种数据分析能力
· 具备眼图，星座图，相位图，属于，频域，误差域等多种分析格式
丰富的信号功率测量
· 信道功率(CHP, Channel Power)
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 载噪比(CNR, Carrier Noise Ratio)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 谐波分析(Harmonic measurement)，
· 频谱监测瀑布图(Spectrum Monitor)
极简设计，便捷好用
现代工业设计，大气简洁的显示界面和操作方式
多点电容触摸屏，支持鼠标和键盘
支持屏幕编辑和?；?/p>
高级远程控制：支持基于电脑或手持终端设备的远程网络监控，FTP文件操作
鼎阳SIGLENT SVA1032X矢量网络分析仪&频谱分析仪完全可以替代进口品牌矢量网络分析仪&频谱分析仪
比较数据
SVA1000X
R&S FPC1500
R&S ZNL
Keysight E5061B
Tek TTR500
矢量网络分析频率范围
100 KHz - 7.5 GHz
2MHz – 3 GHz，选配
5 KHz - 3/6 GHz
5 Hz – 3 GHz
100KHz - 3/6 GHz
S参数测量
S11,S21
S11，S21，选配
S11,S21,S12,S22
S11,S21
S11,S21,S12,S22
方向性
40dB
42 dB
46 dB
49 dB
50 dB
动态范围
90 dB
80 dB
130 dB
120 dB
122 dB
显示平均噪声电平
-165 dBm/Hz
-165 dBm/Hz
-150 dBm/Hz
N/A
N/A
相位噪声@10KHz 典型值
<-98 dBc/Hz
-92 dBc/Hz
<-108 dBc/Hz
N/A
N/A
全幅度精度
< 0.7 dB
< 1.25 dB
< 1.5 dB
N/A
N/A
RBW
1Hz – 3MHz
1Hz – 3MHz
1Hz - 10 MHz
N/A
N/A
前置放大器
标配
选配
选配
N/A
N/A
TG 跟踪源
100KHz-7.5GHz，标配
5 KHz – 3 GHz 选配
不支持
N/A
N/A
调制分析
AM/FM;ASK/FSK/MSK/PSK/DPSK/QAM
AM,FM; ASK,FSK
AM/FM/φM
N/A
N/A
高级测量套件
支持
支持
支持
N/A
N/A
EMI预兼容测试
支持
支持
支持
N/A
N/A
反射测试套件
支持
支持
支持
N/A
N/A
电缆与天线测量
支持
支持
支持
支持
支持
触摸屏
电容触摸屏
不支持
支持
电容触摸屏
外接显示
接口
USB host/device/LAN/USB-GPIB
USB host/device/WIFI
USB host/device/LAN/USB-GPIB/DVI
USB host/device/LAN/USB-GPIB/VGA
USB
显示
10.1英寸TFT-LCD,1024*600
10.1 inch
10.1 inch 1280*800
10.4 inch 1024*768
外接显示
