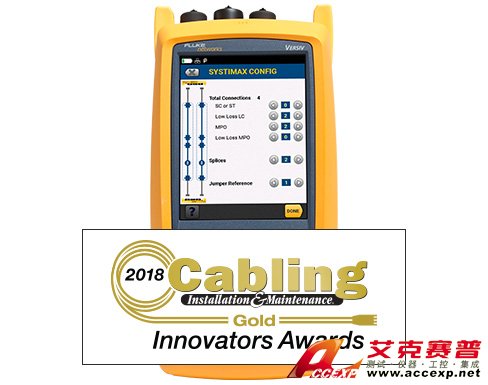

Fluke 光纤损耗测试套件CertiFiber
名称：网络分析测试仪
品牌：
型号：
简介：CertiFiber Pro 光损耗测试工具可提高光纤认证的效率。Taptive 用户界面可简化设定、消除错误并加速故障排除。参考设置向导能确?；忌柚谜凡⒈苊狻案核鸷摹贝砦?。CertiFiber Pro 光纤损耗测试套件 (OLTS) ...
申请服务
- 产品介绍
CertiFiber Pro 光损耗测试工具可提高光纤认证的效率。Taptive 用户界面可简化设定、消除错误并加速故障排除。参考设置向导能确?；忌柚谜凡⒈苊?ldquo;负损耗”错误。CertiFiber Pro 光纤损耗测试套件 (OLTS) 以面向未来的 Versiv 平台为基础，配合 OptiFiber Pro ?？槭褂檬?，可整合 1 层（基本）/ 2 层（扩展）测试和报告。并提供铜缆认证、 Wi-Fi 分析以及以太网故障诊测?？?。并提供铜缆认证、 Wi-Fi 分析以及以太网故障诊测?？?。分析测试结果并使用 LinkWare 管理软件创建专业的测试报告。
CertiFiber Pro 光纤损耗测试套件 (OLTS) 的双端光纤检测功能可让您在一秒内检测并认证光纤链路两端的连接器端面，保证第一时间完成任务。该双端光纤检查功能能够自动进行通过/失败认证，排除了光纤检测中的人为猜测，任何人都可以成为光纤检测专家。
独特功能：
与以前使用的电缆测试仪相比，Versiv 能使用户完成更多的作业，加速完成测试过程的每个步骤
ProjX 管理系统使从初始设置到系统验收整个过程的工作变得简便易行。它避免了一些冗余步骤，并可确保所有测试均能一次性正确完成
通过 Taptive 用户界面，各种技术水平的技术人员进行高级数据分析、以及安装和操作易如反掌。
LinkWare 管理软件可提供一流的测试结果分析并提交专业的测试报告
标准：
配合 OptiFiber™ Pro OTDR 使用时，可合并 OLTS 第 1 级（基本级）、OTDR 第 2 级（扩展级）认证、端面检测和报告
设置参考向导可根据 ISO/IEC 验证测试参考导线(TRC)是否合格 14763-3 并避免负损耗错误
ANSI/TIA 和 ISO/IEC 标准需要符合环通量要求的光发射条件
根据 IEC 61300-3-35 进行双端光纤端面认证
性能：
三秒自动测试 — （比传统测试仪快四倍）包括：对两种波长的两根光纤进行光损耗测量，以及距离测量和光损耗预算计算
提供根据产业标准或定制的测试极限值进行的自动通过/失败分析
识别造成“负损耗”结果的不正确测试程序
双端通过/失败光纤连接器端面认证
由于污染、糙面、裂纹和划痕造成的光纤端面问题区域的图形指示
所有典型连接器类型（SC、ST、LC 和 FC）均可使用的可互换功率计适配器，实现最准确的 1 跳线参考方法
内置可视故障定位器(VFL)，可执行基本诊断和极性检测
在单个光纤上的双波长测量功能使测试仪可以用于只需一个光纤链路的应用中。
无需其他设备或流程即可符合 TIA-526-14-B 和 IEC 61280-4-1 环通量要求
利用集成 Wi-Fi 可轻松地将结果上传到 LinkWare Live
| 功率表规格 | |
| 输入连接器 | 可互换的接头适配器（LC 标准、SC、ST 和 FC 可?。?/span> |
| 探测器类型 | InGaAs |
| 波长 | 850 nm、1300 nm、1310 nm、1550 nm |
| 功率测量范围 | 0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm（所有其他波长） |
| 功率测量的不确定性1,2 | < +/- 5% +/- 32 pW |
| 测量的线性度3 | < ± 0.1 dB |
| 重新校准周期 | 一年 |
| 集成 Wi-Fi | 符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz） |
|
1. +/- 100 pW @ 850 nm 2. 在以下条件下：光功率水平 100 μW (-10 dBm)，连续波 (CW)，吸收功率 850 nm 和 1310 nm。发散光束，50/125 μm 时 NA = 0.20，9/125 时 μm NA = 0.14?；肪澄露?23° ± 1°C。带陶瓷插芯的 SC/UPC 连接器。5 分钟预热后。符合 NIST 的要求。 3. 850 nm 和 1310 nm 时为 -3 dBm 至 -55 dBm?；肪澄露?23° ± 1°C。5 分钟预热后。 |
|
| 损耗/长度规格 | ||
| 技术规格 | CertiFiber Pro 多模?？?/span> | CertiFiber Pro 单模?？?/span> |
| 测试速度（不包括参考设置时间） |
智能远端模式：< 3 秒 （2 波长，单向，自动波长检测） 远端信号源模式：≤ 2 秒 （2 波长，单向，自动波长检测） 环回模式：≤ 2 秒 （2 波长，单向，自动波长检测） |
|
| 输入/输出连接器 | 可互换的接头适配器（LC 标准、SC、ST 和 FC 可?。?/span> | |
| 发射条件1,2 | 符合 TIA-526-14-B、ISO/IEC 14763-3 和 IEC 61280-4-1 合规性要求的环通量 | |
| 所测光纤类型 | 50/125 µm 或 62.5/125 µm | 单模 |
| 光源类型和波长 | LED 光源 850 nm ± 30 nm 1300 nm ± 20 nm | Fabry-Perot 激光二极管 1310 nm ± 20 nm 1550 nm ± 30 nm |
| 最大测量长度 | 12 km | 130 km |
| 长度测量的准确性 | ± 1.5 m ± 长度的 1 % | ± 1.5 m ± 长度的 1 % |
| 输出功率（额定） | ≥ -24 dBm，EF-TRC | ≥ -4 dBm |
| 输出功率稳定性3 | 8 小时内 ± 0.05 dB，15分钟内 ± 0.03 dB | 8 小时内 ± 0.1 dB，15分钟内 ± 0.08 dB |
|
1. EF-TRC 输出 2. EF 测试设备之间可能会出现差异，但 EF 合规性可有 95% 的置信系数 3. 15 分钟预热后与功率水平有关 – 常温 |
||
| 损耗/长度规格（待续） | ||
| 光源波长 | 850 nm、1300 nm、1310 nm、1550 nm | |
| 功率测量范围 | 0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm（所有其他波长） | |
| 功率测量的不确定性1，2 | < +/- 5% +/- 32 pW | |
| 测量的线性度3 | < ± 0.1 dB | |
| 重新校准周期 | 一年 | |
|
1. +/- 100 pW @ 850 nm 2. 在以下条件下：光功率水平 100 μW (-10 dBm)，连续波 (CW)，吸收功率 850 nm 和 1310 nm。发散光束，50/125 μm 时 NA = 0.20，9/125 时 μm NA = 0.14?；肪澄露?23° ± 1°C。带陶瓷插芯的 SC/UPC 连接器。5 分钟预热后。符合 NIST 的要求。 3. 850 nm 和 1310 nm 时为 -3 dBm 至 -55 dBm?；肪澄露?23° ± 1°C。5 分钟预热后。 |
||
| 所选规范 | |
| 可视故障定位器 (VFL) | |
| 标题 | 要求 |
| 输出功率 |
>-5 dBm <0 dBm SMF-28 单模光纤 连续波 SC/UPC 连接器 |
| 工作波长 | 650 nm 额定 |
| 输出模式 |
连续波 脉冲模式（2 Hz - 3 Hz 闪烁频率） |
| 接头适配器 | 2.5 mm 通用 |
| 激光安全 |
II 类 CDRH 超过操作温度范围 |
| 环境规格 | |
| 标题 | 要求 |
| 操作温度 | -10° C 至 45° C |
| 贮存温度 | -10° C 至 +60° C |
|
相对工作湿度 % 相对湿度，无冷凝 |
0 % - 90 %，32 °F - 95 °F (0° C - 35° C) 0 % - 70 %，95 °F - 113 °F (35° C - 45° C) |
| 振动 | 随机、2 g、5 Hz-500 Hz |
| 冲击 | 1 米跌落试验（无论是否带有?？楹褪逝淦鳎?/span> |
| 安全 |
CSA C22.2 No. 1010.1：1992 EN 61010-1 第 1 版 + 第 1 次修订，2 |
| 污染等级 | 2 |
| 海拔 | 工作时：4,000 米；贮存时：12,000 米 |
| EMC | EN 61326–1 |
