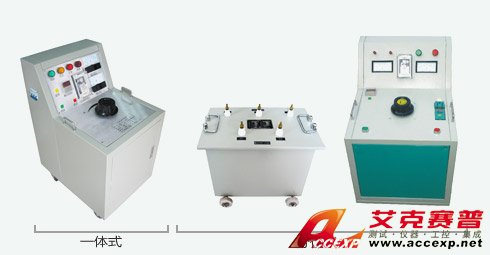

艾克赛普 ACCEXP-SFQ 三倍频电源发生器
名称：高压电力测试仪
品牌：
型号：
简介：艾克赛普 ACCEXP-SFQ 三倍频电源发生器是为了满足 电气设备预防性试验规程 中三倍频感应耐压试验和局放试验而设计。 变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验...
申请服务
- 产品介绍
艾克赛普 ACCEXP-SFQ 三倍频电源发生器是为了满足< <电气设备预防性试验规程> >中三倍频感应耐压试验和局放试验而设计。
变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验，是考验绕组是否符合要求的一个重要项目。为了提高绕组试验电压，使变压器或互感器的铁芯又不致于过饱和导致励磁电流过大，因此要使试验频率提高，一般为100Hz-400Hz.
100Hz-400Hz电源有多种方法获得，其中较适用的有：①三台变频发电机组合（100Hz-400Hz）；②三台单相变压器组合（150Hz），而最方便的还是第②种方式。
三台单相变压器组合方式：原边为星形接法，副边为开口三角形，当铁芯未饱和时，它所产生的主磁通必然是平顶波。由于平顶波形的主磁通中含有较大分量的三次谐波磁能Φ3,三次谐波磁通频率f3=3f1,故主磁通感应出三次谐波相电势。
由于原边为星形接法，副边为开口三角形接法，铁芯工作处于饱和状态，空载电流Ｉ呈尖顶波，除基波外,其中还含有高次谐波。其高次谐波中Ｉ幅值较大，由于副边开口，三相基波分量互相抵消，只剩下三次谐波输出。
艾克赛普 ACCEXP-SFQ 三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对变压器、互感器等感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。以下是长沙艾克塞普仪器设备有限公司为您介绍艾克赛普 ACCEXP-SFQ 三倍频电源发生器的技术参数，如有疑问或者需要相关资料，请联系长沙艾克赛普仪器设备有限公司www.cafa100.cn，可提供样机和相关工程师上门演示沟通，联系电话：0731-84284278 84284378。
艾克赛普 ACCEXP-SFQ 三倍频电源发生器技术参数：
1. 容量：3～1000kVA。
2. 输入电压：AC 380V 50HZ 三相。
3. 输出电压：200～1000V 150HZ 单相。
4. 输出波形：正弦波 失真度小于2%。
5. 负载特性：负载可以是阻性、感性、容性。
6. 局部放电：全电压下小于2PC。
