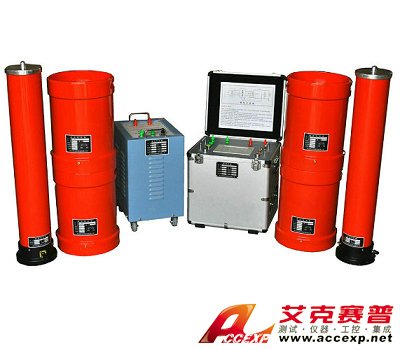

ACCEXP-DFXZ 电缆变频串联谐振装置
名称：高压电力测试仪
品牌：
型号：
简介：ACCEXP-DFXZ 电缆变频串联谐振装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。ACCEXP-DFXZ变频谐振升压装置采...
申请服务
- 产品介绍
ACCEXP-DFXZ 电缆变频串联谐振装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。ACCEXP-DFXZ变频谐振升压装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM?？?，在最小重量下确保仪器稳定和安全。
DFXZ系列变频谐振升压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
ACCEXP-DFXZ产品特性
1、具备模式切换，故障提示功能；
2、2.0倍耐压，电缆试验长度可增33%；
3、多种调频设置，加快调谐过程；
4、自动跟踪并维护稳定试验电压；
5、频率分粗调和细调，能自动寻找试验谐振点；
6、内外部具备特殊减震橡胶支撑脚和?；ぢ料?。
产品参数技术参数：
工作电源: 220V/380V ±15% 50HZ ±5%
额度输出电压:0～220kV（AC有效值）及以下
输出频率:20～300Hz
谐振电压波形: 正弦波,波形畸变率≤1.0%
满负载工作时间: 连续工作时间60min
系统品质因素:最大负载下≥20
频率调节灵敏度: 0.1Hz,不稳定度≤0.01%
35kV及以下电缆耐压装置配置表：
110kV及以上电缆耐压装置配置表：
DFXZ系列变频谐振升压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
ACCEXP-DFXZ产品特性
1、具备模式切换，故障提示功能；
2、2.0倍耐压，电缆试验长度可增33%；
3、多种调频设置，加快调谐过程；
4、自动跟踪并维护稳定试验电压；
5、频率分粗调和细调，能自动寻找试验谐振点；
6、内外部具备特殊减震橡胶支撑脚和?；ぢ料?。
产品参数技术参数：
工作电源: 220V/380V ±15% 50HZ ±5%
额度输出电压:0～220kV（AC有效值）及以下
输出频率:20～300Hz
谐振电压波形: 正弦波,波形畸变率≤1.0%
满负载工作时间: 连续工作时间60min
系统品质因素:最大负载下≥20
频率调节灵敏度: 0.1Hz,不稳定度≤0.01%
35kV及以下电缆耐压装置配置表：
| 产品型号名称 | 控制箱 | 电抗器 | 励磁变 | 分压器 | 适用范围 |
| DFXZ-44/22 | 2.5kW | 1A/22kV二台 | 2.5kVA/1kV | 25kV | 10kV电缆≤1km |
| DFXZ-88/22 | 4kW | 2A/22kV二台 | 4kVA/1kV | 25kV | 10kV电缆≤2km |
| DFXZ-132/22 | 6kW | 2A/22kV三台 | 6kVA/1/3kV | 60kV | 10kV电缆≤3km |
| 35kV电缆≤1km | |||||
| DFXZ-176/22 | 7.5kW | 2A/22kV四台 | 7.5kVA/1/3kV | 60kV | 10kV电缆≤4km |
| 35kV电缆≤1km | |||||
| DFXZ-264/22 | 10kW | 2A/22kV六台 | 10kVA/1/3kV | 60kV | 10kV电缆≤6km |
| 35kV电缆≤2km | |||||
| DFXZ-330/22 | 15kW | 2.5A/22kV六台 | 15kVA/1/3kV | 100kV | 10kV电缆≤8km |
| 35kV电缆≤2km | |||||
| DFXZ-640/32 | 25kW | 2.5A/32kV八台 | 25kVA/1/3/5kV | 200kV | 10kV电缆≤10km |
| 35kV电缆≤4km | |||||
| 110kV电缆≤1km |
110kV及以上电缆耐压装置配置表：
| 产品型号名称 | 控制柜 | 电抗器 | 励磁变 | 分压器 | 适用范围 |
| DFXZ-1300/130 | 50kW | 5A/130kV二台 | 50kVA/3/5kV | 150kV | 35kV电缆≤2km |
| 110kV电缆≤2km | |||||
| DFXZ-2600/130 | 100kW | 5A/130kV四台 | 100kVA/3/5/10kV | 220kV | 35kV电缆≤3km |
| 110kV电缆≤3km | |||||
| 220kV电缆≤1.5km | |||||
| DFXZ-3200/220 | 160kW | 4A/220kV四台 | 160kVA/5/10kV | 160kV | 110kV电缆≤5km |
| 220kV电缆≤3km | |||||
| DFXZ-6400/220 | 320kW | 8A/220kV四台 | 320kVA/5/10kV | 320kV | 110kV电缆≤10km |
| 220kV电缆≤5km | |||||
| 500kV电缆≤1km |
