TSI WK-168A 网孔型万能机床电路实训考核鉴定装置
名称：教育实验实训装置
品牌：
型号：

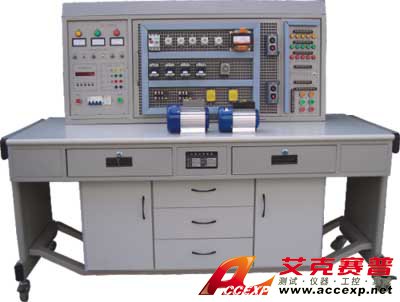

简介：TSI WK-168A 网孔型万能机床电路实训考核鉴定装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖，元器件在网孔板上合理安装、线路的合理布局，全部由学生自行完成，接近工业现场，有效培养学生实际操作技能。所配置的元器件...
申请服务
- 产品介绍
一、TSI WK-168A 网孔型万能机床电路实训考核鉴定装置概述:
TSI WK-168A 网孔型万能机床电路实训考核鉴定装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖，元器件在网孔板上合理安装、线路的合理布局，全部由学生自行完成，接近工业现场，有效培养学生实际操作技能。所配置的元器件能完成 “ 工厂电气控制 ” 、 “ 电机拖动 ” 、 “ 控制线路与技能训练 ” 、 “ 常用机床控制线路 ” 等课程的实训与考核，增加元器件能扩展 “ 电工技能实训 ” 、 “ 电工仪表与测量 ” 等课程的实训，其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代，也可作为电工考核的考核设备。
二、TSI WK-168A 网孔型万能机床电路实训考核鉴定装置特点:
1 、电气控制线路元件装在网孔板上，操作方便、机动灵活、易扩展功能或开发新的实训项目。
2 、操作台只需三相四线的交流电源即可投入使用，占地面积小，实训器材集中在储存柜内，易管理、规划化程度高。
3 、安全性高，实训屏上除了安装电压型、电流型漏电?；ぷ爸猛?， 380V 交流电压输出处还设有单片机全程监控的一套过流?；ぷ爸?，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。
4 、实训屏上装配实训管理器，可设定实训或考核时间，记录实训、考核误操作次数，使学训考核有一个统一的标准。
三、TSI WK-168A 网孔型万能机床电路实训考核鉴定装置技术性能:
1 、输入电源：三相四线～ 380V±10% 50Hz
2 、温度： -5℃ ～ + 40℃ ，相对湿度＜ 85% （ 25℃ ）
3 、装置容量：＜ 1.5KVA
4 、外形尺寸： 1500mm × 750mm × 1350mm
四、TSI WK-168A 网孔型万能机床电路实训考核鉴定装置的配备及功能:
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1 、主控功能板
（ 1 ） 三相四线电源输入，通过漏电?；て鹘油ㄗ芸?, 由接触器通过启动、停止按钮进行操作。
（ 2 ） 设有 450V 指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（ 3 ）三相四线电源输出，具有单片机机全程监控相间、线间过载或短路自动切断总电源。
（ 4 ）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能；此外还能自动记录由于接线或操作错误所造成的告警总次数 , 为学生实训技能的考核提供一个统一的标准。
2 、辅助器件安装屏
（ 1 ）红、黄、绿信号灯各 5 只
（ 2 ）大功率降压电阻 75Ω/75W 3 只，能耗制动电阻 10Ω/25W 1 只
（ 3 ）控制按钮 6 只
（ 4 ）整流二极管 IN5408 4 只
（ 5 ）单相开关 1 只
（二）网孔板 1 块，元器件在其上合理布局，正确走线完成实训考核项目。
（三）基本器材配备
| 序号 | 名称 | 数量 | 单位 | 序号 | 名称 | 数量 | 单位 | |
| 1 | 交流接触器 | 7 | 只 | 17 | 导线 | 50 | 米 | |
| 2 | 热继电器 | 3 | 只 | 18 | 走线槽 | 2 | 米 | |
| 3 | 电子式时间继电器 | 2 | 只 | |||||
| 4 | 螺旋式熔断器 | 6 | 只 | 19 | 工具 1 套 | 万用表 | 1 | 只 |
| 5 | 直插式熔断器 | 3 | 只 | 螺丝刀 | 1 | 把 | ||
| 6 | 低压断路器 | 1 | 只 | 尖嘴钳 | 1 | 把 | ||
| 7 | 电磁阀 | 1 | 只 | 剥线钳 | 1 | 把 | ||
| 8 | 十字开关 | 1 | 只 | 电工刀 | 1 | 把 | ||
| 9 | 行程开关 | 4 | 只 | 电笔 | 1 | 支 | ||
| 10 | 控制按钮 | 6 | 只 | 卷尺 | 1 | 只 | ||
| 11 | 转换开关 | 1 | 只 | 钢锯 | 1 | 把 | ||
| 12 | 控制变压器 | 1 | 只 | 手电钻 | 1 | 把 | ||
| 13 | 灯头座 | 1 | 只 | 20 | 三相鼠笼式异步电动机 (Y) | 1 | 台 | |
| 14 | 电容 | 2 | 只 | 21 | 三相鼠笼式异步电动机 (△) | 1 | 台 | |
| 15 | 导轨 | 30 | 厘米 | 22 | 双速异步电动机 | 1 | 台 | |
| 16 | 接线端子 | 20 | 孔 | 23 | 三相鼠笼式异步电动机 (Y/△) | 1 | 台 | |
（四）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
五、TSI WK-168A 网孔型万能机床电路实训考核鉴定装置基本实训考核项目（增加元器件即可增加实训项目）:
1 . 三相异步电动机直接启动控制
2 . 三相异步电动机接触器点动控制线路
3 . 三相异步电动机接触器自锁控制线路
4 . Y/△ 启动自动控制线路
5 . 用倒顺开关三相异步电动机正反转控制
6 . 接触器联锁的正反转控制线路
7 . 按钮联锁的三相异步电动机接触器正反转控制线路
8 . 双速电动机的切换运行控制线路
9 . 双重联锁的三相异步电动机正反转控制线路
10 . 电动葫芦电气控制线路
11 . C6140 普通车床电气控制线路
12 . C650-2 普通车床电气控制线路
13 . M7120 平面磨床电气控制线路
14 . M7130K 平面磨床电气控制线路
15 . M 1432A 万能外圆磨床电气控制线路
16 . X62W 型万能铣床电气控制线路
17 . Z3050 摇臂钻床电气控制线路
18 . Z3040B 摇臂钻床电气控制线路
19 . Z35 摇臂钻床电气控制线路
20 . T68 卧式镗床电气控制线路
