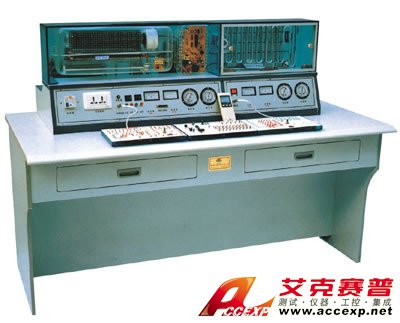

TSI-9920G型变频空调制冷制热实验设备
名称：教育实验实训装置
品牌：
型号：
简介：TSI-9920G型变频空调制冷制热实验设备适用于大中专院校职业学校、技校等。制冷制热实验室设备采用了变频技术，先锋单相交流电源经整流桥整流成直流电，又经三相逆变桥把直流电“逆变”成频率任意可调的三相交流电，自动控制压缩机的速度，达到节能的...
申请服务
- 产品介绍
一、TSI-9920G型变频空调制冷制热实验设备适用范围：
TSI-9920G型变频空调制冷制热实验设备适用于大中专院校职业学校、技校等。制冷制热实验室设备采用了变频技术，先锋单相交流电源经整流桥整流成直流电，又经三相逆变桥把直流电“逆变”成频率任意可调的三相交流电，自动控制压缩机的速度，达到节能的目的。另外新增加其它类型的空调、冰箱系统及电路十几个机种，有利于学生更全面地掌握制冷制热技术。分体空调为立体结构，前面为仿真室内机组，后部为仿真室外机组，室内机组改进为真实空调组件，外套真空调全透明外壳。冰箱方面也进行了改进，前后格分开：前面为冷冻室，后面为电冰箱压缩机、工作室、加装温度调节器。 为了克服冰箱、空调温度显示的问题，第七代产品又增加了教师故障演示软件、巡回检测数码温度显示系统，可以很直观地观察制冷制热系统中各关键点的温度。
二、TSI-9920G型变频空调制冷制热实验设备主要技术参数与功能：
1、工作电源AC220V±10%，50H2。
2、最大?？鼐嗬?m，角度90度。
3、噪声：内机37-44dB，外机是55-65dB。
4、环境温度-10℃到40℃。
5、相对湿度≤85%（25℃）。
6、输入功率＜1KVA
7、实验台规格（mm）1600×700×1180mm
8、环境温度100C到400C。
9、人身安全?；すδ埽焊蒙璞妇哂新┑绫；ぷ爸?，地线浮空。
10、压缩机功率： 空调：1ph 冰箱：1/10ph
制冷剂类型： 空调：R22 冰箱：R12
11、具有温度巡测功能，数码显示，即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度，提供实验数据。
12、具有压力检测功能，检测空调器与电冰箱的高压压力与低压压力供实验分析故障判答。
13、具有电流、电压检测功能，显示设备工作时电压与电流观察机器是否正常工作。
14、纯软件模拟仿真制冷、制热全过程。
15、具有电脑板故障演示功能（演示电脑板的常见故障及排除方法详见说明书与教学演示软件）
16、利用彩灯演示分体空调、变频空调、电冰箱的工作原理。
17、利用演示软件，演示电冰箱制冷、空调器制冷制热的全部工作过程。
18、演示软件提供50多种电冰箱、空调器的电路原理演示使学生思维更加丰富。
19、将空调器、电冰箱、全方位解剖，同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验，使学生掌握冰箱、空调器的运行原理，使用方法，故障原因及排除方法。
20、空调器在?？啬Ｊ较履茏远?、自动关机。
21、具有?？?、手控二种演示功能，空调器制冷制热可由?？乜刂乒ぷ?，也可通过手动机械控制工作。
三、TSI-9920G型变频空调制冷制热实验设备操作说明:
（一）、手控操作：
1、HK2开关是手控与?？毓δ茏豢?/div>
2、HK2手控状态时空调器工作时间不能超过30分钟。
3、HK1是在HK2手控状态下控制空调器制冷，制热功能。
（二）、?？夭僮鳎?/div>
1、HK2在?？刈刺?，电脑板才能待机工作，?？啬Ｊ阶刺?，?？刂甘镜屏?。
2、?？氐缒园錖D1红灯亮是制冷待机或除湿状态。
3、LD2绿灯亮时压缩机工作状态。
4、LD3黄灯亮是制热状态指示。
5、故障开关K1到K12是在?？啬Ｊ较虏拍芙泄收涎菔?。
6、HG按钮为应急开关，空调工作状态时按一次HG按钮空调器立即关机，空调器待机状态下，按一次HG按钮，空调器立即工作。
（三）、故障演示说明
1、?？厥Я椋航收峡豄1断开，即接收头信号不能送到主板。
2、?？厥Я椋航收峡豄2断开，即接收头无直流5V电源提供。
3、整机不工作：将故障开关K3断开，即电源变压器无交流12V电源输出。
4、整机不工作：将故障开关K4断开，无直流12V电源输出。
5、整机不工作：将故障开关K5断开，无直流5V电源输出。
6、内风机不转：将故障开关K7断开，无风机工作电源输出或电机损坏。
7、空调不制热：故障开关K8断开，电磁阀无电源不制热。
8、空调不工作：将故障开关K9断开，晶振不工作。
9、峰鸣器无声：将故障开关K10断开，峰鸣器开路。
10、?？厥Я椋航收峡豄11断开，无传感信号输入。
（四）、变频空调操作（定速空调无此功能）
1、空调器开始工作时频率为30HZ。
2、UP按钮是频率上调按钮，每按一次频率上升1HZ，DOWN按钮是频率下调按钮，每按一次频率下降1HZ。
3、空调器频率越高制冷、制热越快，压缩机旋转越快，反之相反。
4、变频范围：30Hz到110Hz。
