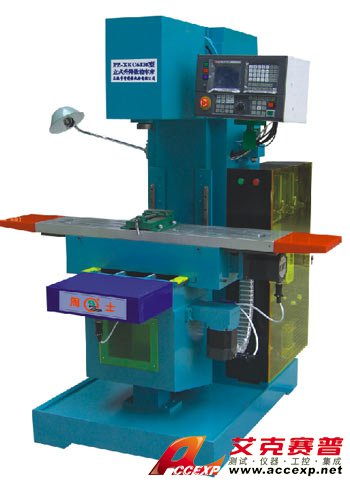

TSI-5025型立式升降台数控铣床
名称：教育实验实训装置
品牌：
型号：
简介：TSI-5025型立式升降台数控铣床是典型的机电一体化产品，除配制高性能的KND一10MⅡ数控系统外，硬件配置更具有相当的刚性、强度及制造精度
申请服务
- 产品介绍
TSI-5025型立式升降台数控铣床是典型的机电一体化产品，除配制高性能的KND一10MⅡ数控系统外，硬件配置更具有相当的刚性、强度及制造精度；TSI-5025型立式升降台数控铣床能实现三轴联动控制，适合于加工于各种几何形状复杂、精度要求较高的零件，如：凸轮、样板、弧形槽、塑料模具型腔及其他复杂异形曲面等，是各相关科研院所、高职学院及技术学校理想的实验设备。
一.TSI-5025型立式升降台数控铣床特点：
1、高性能的KND一10MⅡ三轴联动数控系统；
2、高硬度、耐磨、进口直线导轨，高精度滚珠丝杠传动，充分保证机床工作精度及使用寿命；
3、高精度变频电机驱动主轴实现无级变速；
4、高精度伺服系统，机床脉冲当量为0.02mm；
5、串行RS232通讯接口功能，可与计算机联机通讯；
6、操作方便舒适，符合现代人机工程学的优化思想；
7、外型美观大方，彰显实验场所品质。
1、相关专业科研院所对现代加工（数控及CAD／CAM）技术研究的实践验证；
2、各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
3、各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
4、开展数控机床结构及控制原理、数控编程及机床操作、CAD／CAM等专业课程专项培训。
三.TSI-5025型立式升降台数控铣床数控系统主要功能
1、快速点定位速率24m／min，高速圆弧和直线插补速率15m／min；
2、采用电子盘技术；数据可以多个位置保存，出错后可以快速恢复；
3、三轴联动
4、自动、手动、点动、单段、模拟运行功能齐备；
5、刀具半径正反向间隙补偿；
6、菜单式操作；
7、程序存储容量6×48K
8、系统具有软件、硬件限位，保证工作安全；
9、辅助功能完善；
10、串行RS232通讯功能，可与计算机联机通讯。
四.TSI-5025型立式升降台数控铣床主要技术参数
| 项目 | 铣床主要技术参数 |
| 主轴转速范围 | 10～1500rpm |
| 工作台台面尺寸（宽×长） | 250×1100mm |
| 工作台T型槽（槽数×宽度×中心距） | 3×14×63mm |
| 工作台行程纵向 | （X轴）500mm 横向（Y轴）220mm 垂向（Z轴）320mm |
| 主电动机功率 | 1.5kw |
| 机床外形尺寸（长×宽×高） | 1500×1470×1800mm |
