TSI 810JS型金属切削示教陈列柜
申请服务
- 产品介绍

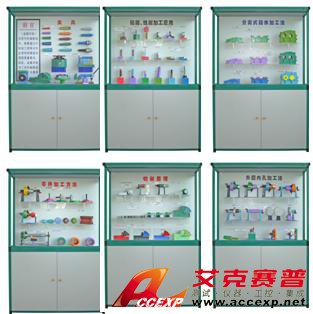

TSI 810JS型金属切削示教陈列柜其内容着重于切削的工件原理及工件样品。切削基本理论以及刀具的使用原则，以便学生重点复习所学内容和进一步思考解决一些较深入的问题。TSI 810JS型金属切削示教陈列柜一共分10个柜，分别介绍钳工工艺学的常用知识和工具。本套金属切削示教陈列柜共分10个柜。
金属切削陈列柜规格： 1200 × 430 × 1800mm
TSI 810JS型金属切削示教陈列柜内容：
序号与名称
陈列柜内容
第一柜
夹具
三爪卡盘和扳手、四爪卡盘和扳手、机虎钳和扳手、浮动式铰刀夹头、钻夹头和钥匙、 快换钻夹头、固定式钻床夹具、螺旋压板夹紧、弹性回转顶尖、自动夹紧卡爪、钻头套（ 4 种）、普通顶尖、半顶尖、反顶尖、大头顶尖、长颈顶尖、硬质合金顶尖。
第二柜
钻削、铣削加工应用
钻孔、镗孔、扩孔、攻螺纹、直柄莫氏圆锥铰刀、圆柱形铣刀铣平面、锯齿铣刀、立铣刀、键槽铣刀、半圆键槽铣刀、角度铣刀、三面刃铣刀、错齿三面刃铣刀、整体端铣刀、硬质合金端铣刀、锪锥形沉孔、锪凸台平面。
第三柜
平面加工
车外圆、车端面、车手柄、车螺纹、刨平面、刨削孔内加工、刨齿条、铣阶台、铣 V 形槽、铣齿轮、铣特形面、插齿轮、插齿轮、插销键、插内齿圈、平面磨削、花键磨削、螺纹磨削。
第四柜
外圆内孔加工法
车圆柱、车圆锥、车通孔内圆、车不通孔内圆、外圆磨削、内圆磨削、成形磨削、无心磨削、镗削通孔、镗削不通孔、拉削矩形花键、拉削内孔、平体形成形车刀、棱形成形车刀、圆形成形车刀。
第五柜
螺纹加工法
8 种螺纹牙型、手用丝锥、机用丝锥、螺帽丝锥、锥形丝锥、板压丝锥、螺旋槽丝锥、圆板牙、旋风切削装置、滚螺纹原理、梳形螺纹铣刀。
第六柜
零件加工法
零件磨削、外圆磨削零件、 V 形架铣削、燕尾槽和燕尾块及其铣削步骤、内圆磨削及其零件、螺纹加工结构。
第七柜
切削原理
车刀的刃倾角、车削时切削分力、切削平面基面（横车）、切削平面和基?。ㄗ莩担?、屑癌产生与成长（ 3 件）、鳞刺的形成（ 4 件）、热产生温度在刀具和工件上布、切削基本形态（ 4 件）、常用车刀的用途、刀具磨损形成（ 3 件）。
第八柜
轴类加工原理
空心轴、磨床的砂轮主轴、内圆磨具主轴、偏心轴、曲轴、圆柱心轴、普通圆锥心轴、带螺母圆锥心轴、蜗杆轴、阶台轴、机床主轴、花键心轴、带键槽的传动轴、射油泵的传动轴、光轴、阶梯轴、双锥面弹簧心轴。
第九柜
齿轮加工法
毛坯、车齿轮坯、钻内坯、铣坯、插齿、倒角、车内圆、拉削矩形花键。
第十柜
分离式箱体加工法
划线（加工底面、剖分面或刨端面、钻孔、攻丝、铣沉头座）、完成后的机盖与机座。
