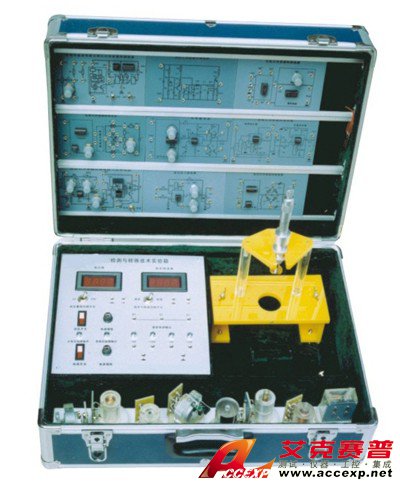

TSI 811B型传感器技术实验箱
申请服务
- 产品介绍
TSI 811B型传感器技术实验箱是上?；萄璞赣邢薰径嗄晟衅骷际踅萄笛樽爸玫幕?为适应不同类别,不同层次的专业需要，最新推出的?？榛男虏?。
TSI 811B型传感器技术实验箱主要用于各大、中专院?？璧?ldquo;自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要?！?/div>
一.TSI 811B型传感器技术实验箱显示仪表要求：
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速切换开关组成，频率表量程2K2-500KHz，输入阻抗100KΩ，精度1%。
发光管不亮×106，下发光管亮×103，上发光管亮×106。
振荡器要求：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
2、差动放大器：通频带0-10KHz，可接成同相、反相，差动结构，增益为1-150倍的直流放大器。
3、四组直流稳压电源：±5V、±15V，有短路?；すδ?。
4、数字式电压表：量程0-20V分别为±2V至±20V3位半显示，输入阻抗大，精度1%。
5、频率/转速表，频率测量范围1-9999Hz转速测量范围1-9999RPM。
数据采集卡及处理软件
数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
二.TSI 811B型传感器技术实验箱主要技术参数：
输入电源 AC220V 50Hz
直流电源 ±5V ±15V
稳压系数 ±1%
电压纹波 ≤10mV
非线性误差 ≤5%
测量精度 ≤1%
功耗 100VA
输出电流 1A
三.TSI 811B型传感器技术实验箱9种传感器实验内容如下：（带*为实验为思考实验）
实验一 电阻式传感器的单臂电桥性能实验
实验二 电阻式传感器的半桥性能实验
实验三 电阻式传感器的全桥性能实验
实验四 电阻式传感器的单臂、半桥和全桥的比较实验
* 实验五 电阻式传感器的振动实验
* 实验六 电阻式传感器的电子秤实验
实验七 变面积式电容传感器特性实验
实验八 差动式电容传感器特性实验
* 实验九 电容传感器的振动实验
* 实验十 电容传感器的电子秤实验
实验十一 差动变压器的特性实验
实验十二 自感式差动变压器的特性实验
* 实验十三 差动变压器的振动实验
* 实验十四 差动变压器的电子秤实验
实验十五 光电式传感器的转速测量实验
实验十六 光电式传感器的旋转方向测量实验
实验十七 接近式霍尔传感器实验
实验十八 霍尔传感器的转速测量实验
实验十九 涡流传感器的位移特性实验
实验二十 被测体材质对涡流传感器特性的影响实验
* 实验二十一 涡流式传感器的振动实验
实验二十二 涡流式传感器的转速测量实验
实验二十三 温度传感器及温度控制实验（AD590）
实验二十四 温度传感器温度特性实验(AD590)
实验二十五 磁电式传感器的特性实验
实验二十六 磁电式传感器的转速测量实验
实验二十七 磁电式传感器的应用实验
实验二十八 压电加速度式传感器的特性实验
实验二十九 光纤传感器的位移特性实验
实验三十 光纤传感器的振动实验
实验三十一 光纤传感器的转速测量实验
实验三十二 压阻式压力传感器的特性实验
* 实验三十三 压阻式压力传感器的差压测量实验
