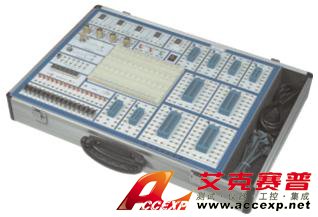

一.TSI SD1型数字电路学习机产品介绍：
TSI SD1型数字电路学习机数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点：使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。TSI SD1型数字电路学习机适用于高等院校及各类职业技术学校的电子技术类教学。
二.TSI SD1型数字电路学习机型系统组成:
（1）电源 ：交流输入：220V±10% ，50HZ
直流输出：±12V/0.2A 、 5V/2A
（2）手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
（3）连续脉冲，输出均为TTL电平：
固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）
（5）逻辑电平的输入与显示：
A、十六位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
（6）数码管显示：6位由八段LED数码管组成的BCD码译码显示电路；
（7）时序发生器及启?？刂频缏?。
（8）台湾产面包板二块(1600孔)
（9）20芯锁紧插座2只，40芯锁紧插座2只，16芯锁紧插座4只。
（10）各阻值电位器2只。 ☆推荐实验项目
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．数据选择器及其应用
6．血型关系检测电路和表决电路
7．RS触发器的功能与测试
8．JK触发器逻辑功能及主要参数测试
9．移位寄存器的功能测试
10．十进制计数器（CMOS）
11．异步计数器
12．同步计数器
13．计数、译码、显示电路实验
14．555集成定时器及应用
15．序列检测器
16．数-模转换器
17．追随比较型A/D转换电路
18．人工控制交通灯控制器
19．汽车尾灯控制电路
20．数字钟电路的设计
21. 时序电路测试及研究
22. 波形产生及单稳态触发器
23. A/D 转换电路
24. D/A转换电路
