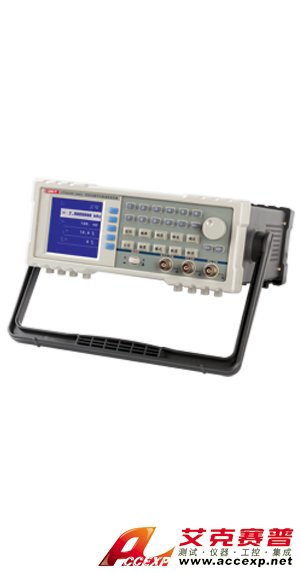

优利德 UNI-T UTG9010B 信号发生器
名称：信号发生器
品牌：
型号：
简介：优利德 UNI-T UTG9010B 信号发生器10MHz的上限频率；1Hz～100MHz的测频范围；输入信号100mV；独特的触发方式：扫频、FSK、PSK、ASK和BURST脉冲，可实现手动单次触发和外部电平或边沿触发。正弦波:1Hz～...
申请服务
- 产品介绍
优利德 UNI-T UTG9010B 信号发生器10MHz的上限频率；1Hz～100MHz的测频范围；输入信号>100mV；独特的触发方式：扫频、FSK、PSK、ASK和BURST脉冲，可实现手动单次触发和外部电平或边沿触发。正弦波:1μHz～仪器上限频率,方波:1μHz～5MHz,其它波形:1μHz～1MHz,最高分辨率:0.1μHz或8位数字,长期稳定度:50ρρm (0°C~40°C )，短期稳定度:1ρρm (开机热稳定后), 精度:0.4Hz (>100Hz)，0.1μHz (<100mHz)。频率参数可键盘输入，也可旋钮连续调节，键盘和脉冲旋钮组合操作。
优利德 UNI-T UTG9010B 信号发生器详细技术指标如下表所示：
优利德 UNI-T UTG9010B 信号发生器详细技术指标如下表所示：
| 技术指标 UTG9010B （原UT9010B） | |
| 基本功能 | 量程 |
| 上限频率 | 10MHz |
| 双通道输出特性 |
通道A :幅度（至开路）2mVρρ～20Vρρ,(至50 Ω)1mVρρ～10Vρρ。输出阻抗 50Ω，调节细度 5%,正弦平坦度 5%,直流偏置 -100%～100% 峰值。 通道B :机内波形，幅度（至开路）200mVρρ～20Vρρ，输出阻抗：600 Ω，频率范围：0.1Hz～20kHz。 |
| 频率特性 | 正弦波:1μHz～仪器上限频率,方波:1μHz～5MHz,其它波形:1μHz～1MHz,最高分辨率:0.1μHz或8位数字,长期稳定度:50ρρm (0°C~40°C )，短期稳定度:1ρρm (开机热稳定后), 精度:0.4Hz (>100Hz)，0.1μHz (<100mHz)。 |
| 频率计 | 测频范围：1Hz～100MHz， 输入信号：>100mV。 |
| 函数波形 | 基本波形：正弦，方波，三角波，升斜坡，降斜坡，随机噪声， SIN(X)/X， 升指数， 降指数，脉冲波，可扩展36种波形。 |
| 正弦波，谐波失真 | 50 Ω负载, 1Vpp输出：< 20kHz -60dBc, 20kHz～1MHz -50dBc, 1MHz～10MHz -40dBc, 10MHz～20MHz -30dBc。 |
| 频率参数调制方式 | 线性和对数扫频、FSK、ASK、PSK、FM，内、外调频，调幅，调相等十多种调制方式。扫频：扫频范围 1Hz～仪器上限频率，最小步进 1Hz，扫频速率 10ms～10s 。 FSK、 PSK、 ASK、 BURST：脉宽、间隔 10μs～100s，载波频率 1Hz～仪器上限频率，相位 -360～360度，触发脉冲数量 1 ～ 65535。 |
| 触发方式 | 扫频、FSK、PSK、ASK和BURST脉冲，可实现手动单次触发和外部电平或边沿触发。 |
| 信号特性 | 方波：(50Ω负载 1Vρρ输出)，升降时间 <15ns，过冲 <5%，不对称性1%+20ns。脉冲波，三角波、斜波：线性（1kHz） <0.1%。 |
| 数字脉冲 | 输出端口：ASK时，同步输出口，电平TTL，脉宽tw ：10μs< tw <100s，间隔ts ：10μs< ts <100s。 |
| 内调幅 | 调制/载波:机内波形(方波除外)，载波频率为 1μHz～仪器上限频率，调制频率 100mHz～20kHz， 调制频率稳定度 50ρρm，调幅深度 0%～100%。 |
| 外调幅 | 输入电阻 1kΩ，调幅深度受控于本机输出幅度和外调制信号幅度。 |
| 内调频 | 调制/载波为机内波形，载波频率及频率偏移范围为 1Hz～仪器上限频率，调制频率 100mHz～10kHz，调制频率稳定度 50ρρm。 |
| 内调相 | 载波波形有正弦和方波,载波频率为1Hz～仪器上限频率,调制波形为机内波形,调制频率 100mHz～10kHz,调制频率稳定度50ρρm,最大相位偏移 360度。 |
| 接口 | 标准配置：RS-232，选配：USB和GPIB。 |
| 占空比 | 0.1%～99.9% (<10kHz)，1%～99% (<100kHz)，3%～97% (<1MHz)。 |
| 设计特点 | 全数字化设计，所有参数软件校准，人性化菜单操作方式。 |
| 一般特征 | |
| LCD尺寸 | 62×62 mm |
| 机身颜色 | 象牙白+灰色 |
| 机身重量 | 约2.5kg |
| 机身尺寸 | 320(深)×240(宽)×100(高)mm |
| 标准配件 | 双Q9连接线，电源线 |
| 标准包装 | 彩箱，中文说明书 |
| 标准包装数量 | 6台 |
| 标准包装尺寸 | 660(长)×410(宽)×600(高)mm |
| 标准包装毛重 | 约18kg |
