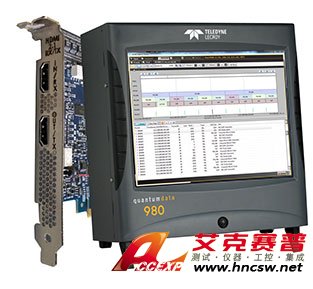

LeCroy力科 Quantumdata 980 48G协议分析仪/发生器?？?/p>
名称：协议分析仪
品牌：
型号：
简介：用于HDMI 8K测试的Teledyne LeCroy Quantumdata 980 48G协议分析仪/发生器?？榕浔噶擞糜赥MDS和固定速率链路（FRL）视频生成的HDMI Tx /输出端口以及用于TMDS和...
申请服务
- 产品介绍
用于HDMI测试的LeCroy力科 Quantumdata 980 48G协议分析仪/发生器?？榕浔噶薍DMI Rx端口，支持HDMI 2.1固定速率链路（FRL）和前向纠错（FEC）捕获分析，并解码高达48Gbps（12Gbps /通道）。HDMI Rx分析器端口提供对TMDS和固定速率链路包化（FRL包，字符块和超级块）的可见性。该?？榛怪С?通道和4通道配置的FRL模式下的接收机链路训练功能，以测试信号源的FRL链路训练功能。
用于HDMI测试的LeCroy力科 Quantumdata 980 48G协议分析仪/发生器?？樘峁┝耸凳狈治龊蜕疃确治霾馐怨δ?，这些功能是验证您的HDMI 2.1 TMDS或支持FRL的源设备的开发所必需的?；怪С窒允玖餮顾酰―SC）分析。深度分析使您能够在产品生命周期的早期识别并解决互操作性问题。980 48G协议分析仪/发生器?？槊枋隽舜氲腡MDS或FRL数据包结构以及相关的控制元素。对于FRL，这包括描绘字符块结构和超级块结构。所有FRL数据包数据元素均分配有精确的时间戳。实时分析功能使开发人员可以通过实时查看传入视频以及基本视频和计时参数来快速评估传入视频的状态。
980 48G协议分析仪/发生器?？榛古浔噶艘桓鯰x端口，用于生成TMDS和FRL流的视频，以测试下一代4K和8K显示器！显示流压缩（DSC）。通过视频生成器，您可以以高达8K的视频分辨率，高达12Gb / s的通道速率和48Gb / s的总链接速率渲染未压缩，未加密的FRL流，从而使您能够运行具有FRL功能的显示设备的功能测试。针对TMDS和FRL的完整视频生成器功能支持自由选择特定的视频格式（包括8K），色度，位深，色度二次采样和测试模式。
该?？橹С止潭ㄋ俾柿绰罚‵RL）源和接收器的完整合规性测试套件。这包括协议测试，链接训练，8位/组件像素编码，深色像素编码/解码，8位/组件视频时序，深色视频时序，3D视频时序，音频编码，3D音频编码，多流音频编码，AVI / GCP信息帧，EDID。源和接收器还支持TMDS模式下的HDMI一致性测试。
在TMDS或FRL模式下被动监视DDC通道。以FRL模式监视DDC需要一条定制电缆。
LeCroy力科 Quantumdata 980 48G协议分析仪/发生器?？榛怪С衷銮康囊羝捣祷赝ǖ溃╡ARC）Tx / Rx功能测试。该解决方案在eARC共模和差模数据通道上提供了eARC Tx和Rx功能的仿真。支持发现和发现，心跳，状态和功能数据结构?；怪С滞ü齟ARC音频通道监视和传输音频?；怪С衷銮康囊羝祷卮ǖ篮瞎嫘圆馐?。该?？橹С炙衑ARC Tx一致性测试和所有eARC Rx一致性测试。
LeCroy力科 Quantumdata 980 48G协议分析仪/发生器?？楣δ芎陀诺?/h3>
LeCroy力科 Quantumdata 980 48G协议分析仪/发生器?？楣δ芎陀诺?/h3>
●固定速率链接（FRL）和TMDS源分析–提供但实时的深度分析测试功能，这些功能是测试HDMI 2.1 TMDS和具有FRL功能的源设备的开发所必需的。980 HDMI 2.1协议分析器描述了传入的TMDS和FRL数据包结构以及相关元素。这包括描绘FRL字符块结构和超级块结构。为所有TMDS和FRL分组数据元素分配了精确的时间戳。用户可以查看FRL捕获中的嵌入式TMDS元素以及图像帧，以验证其FRL数据包化。
●DDC通道的被动监视–以TMDS或FRL模式被动监视DDC通道。以FRL模式监视DDC需要一条定制电缆。
●显示流压缩（DSC） –支持对FRL和DSC流进行视频生成和视频分析，以测试FRL，支持DSC的信号源，并以高达12K / s的通道速率和48Gb的总链路速率显示高达8K的视频分辨率/ s。新！预先缓存了运行DSC接收器一致性测试所需的测试模式和格式，以快速呈现视频生成器。这些预缓存的DSC格式和图像也可以用于常规功能测试。新！有一个新的“无视频”分析器模式，使您可以快速验证传入的DSC时序和元数据。然后，您可以选择查看未压缩的视频帧。
●前向纠错-报告SCDC里德所罗门修正计数器寄存器中的车道错误计数和里德所罗门修正计数。
●数据事务的筛选–复选框筛选允许您从不感兴趣的视图中删除数据类型。筛选出除音频样本包和音频信息帧以外的所有数据岛，例如，比较采样率的各个值。
●搜索数据–搜索捕获的数据以查找特定数据出现和/或您感兴趣的事件。
●固定速率链接（FRL）和TMDS视频生成–支持TMDS和FRL流的视频生成，以高达8K的视频分辨率，高达12Gb / s的通道速率和48Gb / s的总链接速率来测试支持FRL的显示器。增强的完整视频生成器功能支持自由选择特定的视频格式（包括8K），色度，位深度，色度二次采样和测试模式。
●链接训练-根据HDMI 2.1规范中定义的链接训练状态，通过EDID和SCDC寄存器事务支持作为源（视频生成器）或接收器（协议分析器）的链接训练。在辅助通道分析器（ACA）实用程序中监视Link Training事务，以显示SCDC在DDC通道上的读写。
●固定速率链接（FRL）源合规性测试–（可?。┰谥С止潭ㄋ俾柿唇拥脑瓷璞干显诵腥缀瞎嫘圆馐?。
●固定速率链路（FRL）接收器一致性测试–（可?。┰诰哂泄潭ㄋ俾柿唇拥慕邮掌魃璞干显诵腥滓恢滦圆馐?。
●显示流压缩（DSC）接收器一致性测试–（可?。┰谥С窒允玖餮顾酰―SC）的接收器设备上运行全套一致性测试。
●增强音频回传通道（eARC）Tx功能测试–在eARC共模数据通道上提供eARC Tx功能的仿真。支持发现和发现，心跳，状态和功能数据结构。通过使用户能够注入音频以使用990的内部正弦波发生器在eARC通道上进行传输，来支持差分模式的功能测试。
●增强的音频回传通道（eARC）Rx功能测试–在eARC共模数据通道上提供eARC Rx功能的仿真。支持发现和发现，心跳，状态和功能数据结构。通过使用户能够监视传入的音频元数据并提取传入的音频以供外部设备进行监视，从而支持差分模式的功能测试。
●TMDS源一致性测试–可以选择在TMDS源设备上运行全套一致性测试。
●TMDS接收器一致性测试–（可?。┰谥С止潭ㄋ俾柿绰返慕邮掌魃璞干显诵腥滓恢滦圆馐?。（不支持所有测试。）
●数据可移植性–数据可移植性使您可以与同事，其他公司地点的主题专家和其他专家共享捕获数据和合规性测试结果，以进行分析。不需要980测试仪器即可查看测试结果?？梢酝ü夥训?80 GUI管理器查看数据，该管理器可从Teledyne LeCroy Quantumdata网站获取。
●内置触摸屏显示器–使您可以通过980内置彩色触摸屏显示器直接控制980
LeCroy力科 Quantumdata 980 48G协议分析仪/发生器?？楣娓癫问?/h3>
HDMI接收
连接器：类别2。
行编码：16b / 18b。
FRL模式下的HDMI Rx最大比特率：3Gbps; 6Gbps; 8Gbps; 10Gbps; 12Gbps。
FRL模式通道：3和4。
协议：TMDS，FRL，DSC，FEC，eARC，HDCP 1.4和HDCP 2.3。
FRL链接训练模式：请求模式LPT5至LPT8。
HDMI Rx捕获内存：8 GB。
eARC Tx设备的仿真。
HDMI传输
连接器：类别2。
行编码：16b / 18b。
FRL模式下的HDMI Rx最大比特率：3Gbps; 6Gbps; 8Gbps; 10Gbps; 12Gbps。支持高达8K格式的分辨率。
最大像素速率：1485MHz。
FRL模式通道：3和4。
协议：TMDS，FRL，eARC，DSC，FEC，HDCP 1.4和HDCP 2.3。
eARC Rx设备的仿真。
LeCroy力科 Quantumdata 980 48G协议分析仪/发生器?？楣娓癫问?/h3>
HDMI接收
连接器：类别2。
行编码：16b / 18b。
FRL模式下的HDMI Rx最大比特率：3Gbps; 6Gbps; 8Gbps; 10Gbps; 12Gbps。
FRL模式通道：3和4。
协议：TMDS，FRL，DSC，FEC，eARC，HDCP 1.4和HDCP 2.3。
FRL链接训练模式：请求模式LPT5至LPT8。
HDMI Rx捕获内存：8 GB。
eARC Tx设备的仿真。
HDMI传输
连接器：类别2。
行编码：16b / 18b。
FRL模式下的HDMI Rx最大比特率：3Gbps; 6Gbps; 8Gbps; 10Gbps; 12Gbps。支持高达8K格式的分辨率。
最大像素速率：1485MHz。
FRL模式通道：3和4。
协议：TMDS，FRL，eARC，DSC，FEC，HDCP 1.4和HDCP 2.3。
eARC Rx设备的仿真。
