TSI QC738型传动系统解剖动态演示台
名称：汽车测试仪
品牌：
型号：
简介：TSI QC738型传动系统解剖动态演示台以桑塔纳3000前驱变速器和前驱动桥总成实物为基础，由主台架和实物两部分组成。TSI QC738型传动系统解剖动态演示台适用于中高等职业学院和培训机构的汽车前驱传动系统构造与维修实训教学，满足对前驱...
申请服务
- 产品介绍

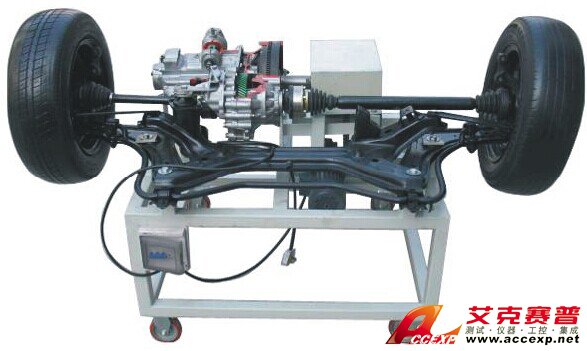

TSI QC738型传动系统解剖动态演示台以桑塔纳3000前驱变速器和前驱动桥总成实物为基础，由主台架和实物两部分组成。TSI QC738型传动系统解剖动态演示台适用于中高等职业学院和培训机构的汽车前驱传动系统构造与维修实训教学，满足对前驱传动系统的结构、工作原理的教学和考核需要。TSI QC738型传动系统解剖动态演示台操作方便，安全可靠，易于维护。
一.TSI QC738型传动系统解剖动态演示台标准配置：
采用桑塔纳3000前驱变速器
1、五档手动变速器总成（带排档机构、离合器总成、离合操纵机构、手刹机构等）；
2、传动轴总成（传动轴、万向节）；
3、前驱动桥（前桥总成、半轴、制动器总成）；
4、辅助装置（减速电动机、减速机、漏电?；ぷ爸?，移动台架等）
二.TSI QC738型传动系统解剖动态演示台功能特点：
1、展示功能：
把动力传动系统按原车位置排布，通过移动台架合理连接而成。
1、大面积深层次解剖手动变速器和离合器，不同部件用不同的颜色标识，直观体现手动变速器和离合器的外部和内部的结构和组成关系（每个运动零部件皆清晰可视）；
2、直观体现：汽车的动力传动系统的结构组成和工作原理。
2、动态演示功能：
用减速机驱动，输入轴的转速为10~15转/分钟。
1、实际动态演示离合器和换档的操作，可轻松转换各个档位，充分体现手动变速器的传动路线和各个档位齿轮的运转状态；
2、实际演示半轴的工作情况及万向节的工作原理；
3、合理的工业造型，周全的安全?；?，配备移动脚轮，具有美观大方，安全系数高，方便等特点。
三.TSI QC738型传动系统解剖动态演示台产品工艺：
1、全部采用线切割或激光剖切，切面平整；合理深层次解剖，充分体现内部细节结构；
2、采用电镀、研磨、超声波清洗、高压水砂喷射、烤漆等多道工序处理，色彩过渡自然亮丽，不易掉色，历久常新。
3、钢架结构采用无缝焊接，金属表面采用高温喷塑处理，漆面坚固，并带有脚轮自锁装置。造型美观大方。
四.TSI QC738型传动系统解剖动态演示台参数：
1、驱动电机：380V 0.18kw
2、尺寸：（长x宽x高）1800x1000x800（mm）
3、重量：150kg
五.TSI QC738型传动系统解剖动态演示台实训项目：
1．前桥传动系统结构认识；
2．不同档位传动比对比试验；
3．变速器换档试验；
4．前桥传动系统综合诊断。
