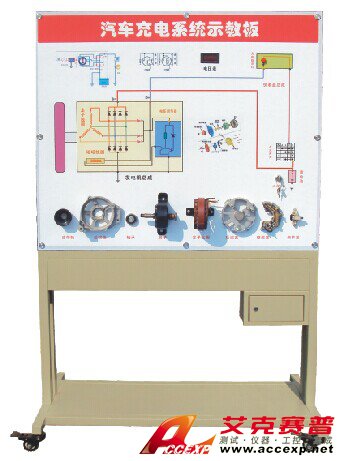

TSI QC601型汽车充电系统示教板
名称：汽车测试仪
品牌：
型号：
简介：TSI QC601型汽车充电系统示教板选用汽车充电系统实物，展示汽车充电系统的结构与原理；电机驱动模拟发动机运转，示教板可产生自行充电，示教板上部还对发电机进行解剖、了解发电机的基本构造，面板上绘有完整的充电系统的电路图，设置有检测端子，可...
申请服务
- 产品介绍
TSI QC601型汽车充电系统示教板选用汽车充电系统实物，展示汽车充电系统的结构与原理；电机驱动模拟发动机运转，示教板可产生自行充电，示教板上部还对发电机进行解剖、了解发电机的基本构造，面板上绘有完整的充电系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。
TSI QC601型汽车充电系统示教板功能齐全、操作方便、安全可靠。
一.TSI QC601型汽车充电系统示教板结构组成：
示教板上半部分为发电机的分解零部件，下半部分为实物总成；蓄电池、点火开关、电源总开关、彩色原理与结构图、故障设置系统、交流电动机及使用说明书及任务驱动式实训指导书等。
二.TSI QC601型汽车充电系统示教板功能特点：
1、操纵开关及按钮，可真实演示汽车充电系统的工作过程；数显表显示充电电压值；
2、通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
3、发光二极管显示发电机状态；
4、故障模拟系统可模拟实际运行工况，设置多种实车常见故障。
5、汽车油漆高温 烤漆处理；转动部件外加装防护装置；加装交流电源漏电?；ぷ爸?。
6、底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
7、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
