TSI QC327型ABS/ESP制动系统实训台
名称：汽车测试仪
品牌：
型号：
简介：TSI QC327型ABS/ESP制动系统实训台以桑塔纳3000防抱死制动系统实物为基础，由移动台架、控制台和测量面板三部分组成。适用于中高等职业学院和培训机构的汽车ABS/EBD系统构造与维修实训教学，能够满足对ABS/EBD系统的结构、...
申请服务
- 产品介绍

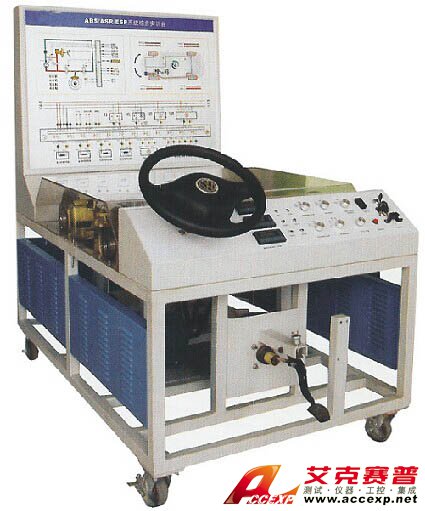

TSI QC327型ABS/ESP制动系统实训台以桑塔纳3000防抱死制动系统实物为基础，由移动台架、控制台和测量面板三部分组成。适用于中高等职业学院和培训机构的汽车ABS/EBD系统构造与维修实训教学，能够满足对ABS/EBD系统的结构、工作原理的教学和考核需要。TSI QC327型ABS/ESP制动系统实训台操作方便，安全可靠，易于维护。
一.TSI QC327型ABS/ESP制动系统实训台标准配置:
1、移动台架
1、移动脚轮、主台架；
2、ABS/EBD制动系统（包括制动踏板、制动总泵、真空助力器、分泵、ABS/EBD泵、ABS/EBD控制电脑ECU、轮速传感器、前后制动装置、传动半轴、管路）；
3、辅助组成部分（包括变频调速电机、2个惯性盘〈飞轮〉、传动软联轴器、电机过载自动断电?；ぷ爸?、真空泵）。
2、控制台
1、点火开关、OBDII诊断座、6个油路压力表、DC12V电源、二相电源漏电?；た?、三相电源漏电?；た?、变频电机调速控制装置等；
2、相关的继电器、保险丝；
3、集成电路故障设置及故障排除系统等。
3、检测台
1、参数显示数字电压表、LED显示灯。
2、完整的彩色ABS/EBD电控系统元件结构图、电路结构及工作原理图、液压制动原理图等；
3、各个电路插头的结构图及针脚标识图和名称；
4、与电脑针脚一致的外接式检测端子。
二.TSI QC327型ABS/ESP制动系统实训台功能特点:
1、展示功能
2、动态运行功能
3、实时显示功能
3、自诊断和检测功能
4、故障设置与考核功能
5、安全?；すδ?nbsp;
6、根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理。
三.TSI QC327型ABS/ESP制动系统实训台产品工艺:
1、面板工艺和特点
（一）测量面板
面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。
1、采用8mm厚优质高密度PVC板作底板。
2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，。具有耐磨不易退色等特点。
（二）控制面板
1、采用3mm厚铝板，坚固耐用，不易变形。
2、采用腐蚀雕刻工艺，凹型高清晰度字体，永不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐用。
2、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。
3、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
4、金属表面采用高温喷塑处理，漆面坚固美观。
四.TSI QC327型ABS/ESP制动系统实训台参数:
尺寸：（长*宽*高）1500*1100*1500（mm）
重量：350kg
电源：380V、220V
电机功率：5.5kw
