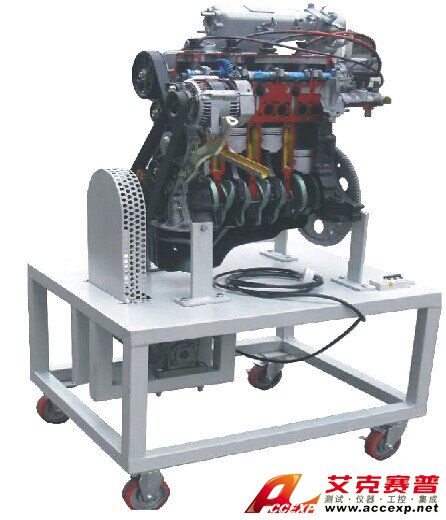

TSI QC719汽油电控发动机解剖动态演示台
名称：汽车测试仪
品牌：
型号：
简介：TSI QC719汽油电控发动机解剖动态演示台以桑塔纳3000电控汽油发动机实物为基础，由移动台架、低速驱动装置和解剖发动机总成三部分组成。TSI QC719汽油电控发动机解剖动态演示台适用于中高等职业学院和培训机构的汽车发动机构造与维修实...
申请服务
- 产品介绍
TSI QC719汽油电控发动机解剖动态演示台以桑塔纳3000电控汽油发动机实物为基础，由移动台架、低速驱动装置和解剖发动机总成三部分组成。TSI QC719汽油电控发动机解剖动态演示台适用于中高等职业学院和培训机构的汽车发动机构造与维修实训教学，能够满足对电控汽油发动机的结构、工作原理直观演示的教学需要。
一.TSI QC719汽油电控发动机解剖动态演示台标准配置：
1、移动台架
移动脚轮、台架、漏电?；た?。
2、低速驱动装置
低速驱动装置包括（驱动电机、减速机、链轮和传动链条、防护罩等）。
3、解剖发动机总成
解剖发动机总成（包括传感器、皮带、皮带轮、飞轮）、进排气系统（节气门总成、进气歧管、排气歧管等）、点火系统（火花塞、高压线、分电器等）发电机等电器设备。
二.TSI QC719汽油电控发动机解剖动态演示台功能特点：
1、展示功能：
大面积合理的深层次解剖（4个缸、缸盖、水泵、水管、机油泵、油底壳、1个活塞、进排气管、机油滤清器、发电机等），用不同的颜色分别标识不同的系统和部件，充分展示发动机和附件的外部和内部结构细节。
2、动态演示功能：
低速驱动令所有运动机件都进行低速运转（曲轴转速为10~15转/分钟），直接观察到曲轴、连杆、活塞、活塞销、进排气门、凸轮轴、正时皮带、水泵、机油泵、分电器、发电机等的运动过程和各个系统之间的关联。
3、自带漏电?；ぷ爸?，具有较高的安全系数；
4、美观大方，重心布局合理，方便移动教学。
三.TSI QC719汽油电控发动机解剖动态演示台产品工艺：
A）全部采用数控线切割加工，剖切面平整；
B）采用电镀、研磨、高压水砂喷射等工艺，使铁件和铝合金恢复原色，历久常新；
C）剖切面采用磷化、烤漆等工艺，确保颜色亮丽过渡自然，漆面坚固不易掉色。
D）箱式柜使用优质冷轧钢板折弯成型，采用嵌入折叠式新型结构，无缝焊接，一体成型，造型美观大方。
E）钢架结构采用无缝焊接，金属表面采用高温喷塑处理，漆面坚固，并带有脚轮自锁装置。
四.TSI QC719汽油电控发动机解剖动态演示台参数：
尺寸：长X宽X高（mm）750X650X1150
电机：380V 重量：160kg
五.TSI QC719汽油电控发动机解剖动态演示台实训项目：
1、发动机结构与原理认识实训；
2、油发动机电控元件部位的分析；
3、汽油发动机静态检测实训；
4、油发动机各种工况模拟实训。
