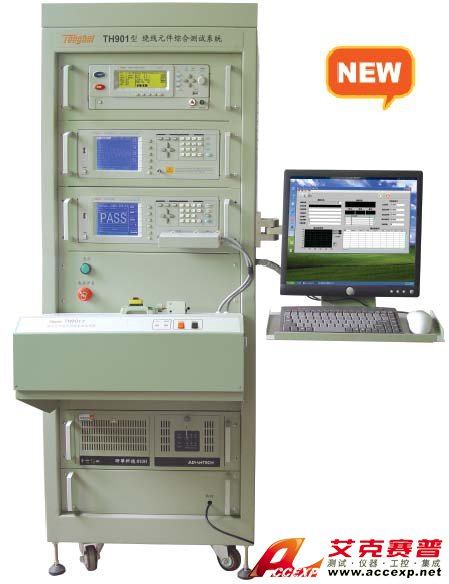

同惠TH901绕线元件综合测试仪
名称：LCR测试仪
品牌：
型号：
简介：同惠TH901绕线元件综合测试仪是一套高精度，高自动化，高效率的测试系统。同惠TH901绕线元件综合测试仪不但可以测试低压参数，安规参数，线圈脉冲参数， 而且同惠TH901绕线元件综合测试仪能够自动保存测试数据，自动对测试数据进行统计分析。
申请服务
- 产品介绍
同惠TH901绕线元件综合测试仪是一套高精度，高自动化，高效率的测试系统。同惠TH901绕线元件综合测试仪不但可以测试低压参数，安规参数，线圈脉冲参数， 而且同惠TH901绕线元件综合测试仪能够自动保存测试数据，自动对测试数据进行统计分析。
同惠TH901绕线元件综合测试仪的构件包括：TH2819XA型自动变压器测试系统TH9201型交/直流耐压绝缘电阻测试仪TH2882-5型脉冲式线圈测试仪高、低压一体化开关扫描治具17英寸标准机架工业控制电脑PC17英寸LCD显示器键盘、鼠标打印机（可?。?br />
同惠TH901绕线元件综合测试仪的特点：
多功能：该系统可以测试圈数(Turn)，圈数比，电压比，漏感(LK)，电感(Ls)，品质因数(Q)，电容(Cx)，阻抗(Z)，交流电阻(ACR)，直流电阻(DCR)，引脚短路(PS)，平衡(BL)等低压参数。也可以进行交流耐压，直流耐压，绝缘电阻，线圈脉冲等高压参数的测试。
高效率该系统可以自动从低压参数测试切换到高压参数测试，所以参数可以一次性测试完成，大大的提高了测试的效率
数据库该系统将测试数据自动记录到数据库中，数据的记录更加快捷可靠，数据的保存更加方便，数据的安全都得到保障。
统计功能该系统加入了各种统计功能，可以统计数据的合格率，CPK值，可以绘制控制图，分布图等图表。
高自动化该系统能够自动切换高低压参数的测试，测试数据自动保存到数据库，对测试数据自动进行统计分析。
同惠TH901绕线元件综合测试仪的技术参数：
| 低压参数测试 | |||
| Items | 范围 | ||
| 测试频率 | 20Hz ～ 200kHz | ||
| L、Lk | 0.01nH ～ 99.9999kH | ||
| C | 0.00001pF ～ 9.99999F | ||
| R、X、Z、DCR、ACR | 0.01mΩ ～ 99.9999MΩ | ||
| Y、B、G | 0.01nS ～ 99.9999S | ||
| D | 0.00001 ～ 99999.9 | ||
| Q | 0.01 ～ 99999.9 | ||
| θ | Deg -179.999°～179.999° Rad -3.14159 ～ 3.14159 | ||
| Turns Ratio | 1：0.01—100：1 | ||
| 耐压绝缘测试 | |||
| 功能 | 输出电压 | 测试范围 | 测试精度 |
| 交流耐压 | 50VAC～2500VAC(邻Pin间)50VAC～5000VAC(隔Pin间) | 1uA ～ 30mA | ±(2%读数+5个字) |
| 直流耐压 | 50VDC～3500VDC(邻Pin间)50VDC～6000VDC(隔Pin间) | 0.1uA ～ 10mA | ±(2%读数+5个字) |
| 绝缘电阻 | 50VDC ～ 1000VDC | 0.1MΩ ～ 50GΩ | ±(15%读数+5个字) |
| 线圈脉冲测试 | |||
| 输出电压 | 500V～5000V，100V 步进，5% ±25V | ||
| 电感量测试范围 | >20uH | ||
| 波形采样 | 采样率： 40MSPS/25ns，20MSPS/50ns， 10MSPS/100ns， 5MSPS/200ns， 2.5MSPS/400ns， 1.25MSPS/800ns， 625kSPS/1.6μs， 312kSPS/3.2μs 分辨率： 8bits采样点： 960bytes |
其他技术参数请联系长沙艾克塞普仪器设备有限公司 电话：0731-84284278 传真：0731-84284278-809
