德州仪器 TPS75005 高集成电源电路解决方案
名称：IC集成电路
品牌：
型号：
简介：德州 仪器 (TI)TPS75005 高集成电源电路采用散热增强型 5 毫米 x 5 毫米 QFN 封装，将 2 个低噪声 500 mA 低压降线性稳压器 (LDO) 与 3 个电源电压监控器相结合，可为 TI F2833x、F2823x、...
申请服务
- 产品介绍

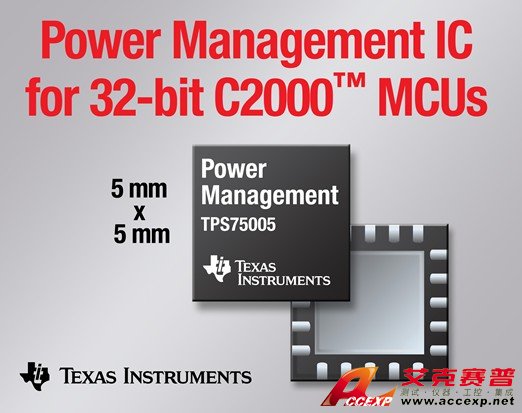

德州仪器 (TI)TPS75005 高集成电源电路采用散热增强型 5 毫米 x 5 毫米 QFN 封装，将 2 个低噪声 500 mA 低压降线性稳压器 (LDO) 与 3 个电源电压监控器相结合，可为 TI F2833x、F2823x、F281x、F2801x 以及 F280x 微处理器系列实现 +/-5% 的电源轨误差精度。此举宣示面向 TI C2000 实时控制 32 位微处理器 (MCU) 以及其它 DSP 及 FPGA 处理器的完整电源管理解决方案正式提出。
TPS75005 支持 3.5 V 至 6.5 V 输入电压范围，提供 2 组由集成定序电路控制的电源输出。单个 EN 逻辑输入信号可确保 C2000 MCU 的上断电需求。排序器包含适用于 2 个 LDO 的软起动，可避免浪涌电流。此外，第三轨监控器还可提供输入电压监控等普通电源管理功能。
TPS75005 的主要特性与优势
· 为 TI 32 位 C2000 实时控制 MCU 提供优化管理电源，包括预设上断电排序功能；
· 高集成度可简化设计，降低整体解决方案尺寸：双路500 mA LDO 与专用电源电压监控器；
· 电压精度与?；ぃ?% 误差精度可提高电源设计可靠性。
供货情况
采用 20 引脚、5 毫米 x 5 毫米 QFN 封装的 TPS75005 现已开始批量供货，可通过 TI 及其授权分销商订购。设计人员可使用 TPS75005 的 PSpice 瞬态模型仿真工具加速设计。
