HVQZ气体回收装置
名称：气体测试仪
品牌：
型号：
简介：一、概述 SF6 气体回收净化充放装置是用于 SF6 气体绝缘电力改备的制造，使用运行及科研等部门对电器设备充入 sF6 气体，并从使用或试验的电器中回收 SF6 气体，同时进行净化处理。对各种电器设备进行抽真空，也可用于某些稀有或贵重气体...
申请服务
- 产品介绍
一、概述
SF6气体回收净化充放装置是用于SF6气体绝缘电力改备的制造，使用运行及科研等部门对电器设备充入sF6气体，并从使用或试验的电器中回收SF6气体，同时进行净化处理。对各种电器设备进行抽真空，也可用于某些稀有或贵重气体的回收。

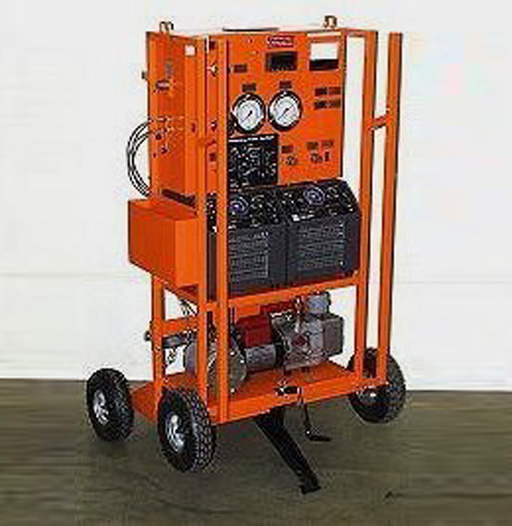

HVQZ系列型SF6气体回收装置适用于各种电压等级的断路器及GIS等。
该装置具有如下主要功能：
1、对装置本机以及电器设备、储罐、抽真空和真空度的测量；
2、对电器设备中的SF6气体进行回收；
3、对回收和回充的SF6气体进行干燥、净化处理；
4、给电器开关回充SF6气体；
5、对SF6气体进行压缩液态贮存。
二、主要技术性能指标
（1）型式：移动式
风冷式
（2）工作原理：
a、使用压缩机压力液化SF6气体。
b、热交换器和风扇辅助气体回收和回充。
c、充气时经缓冲气化充入。
（3）L作环境温度：
（4）主要性能及技术参数（见下表）
|
序号 |
|
HC-50 |
HC-100 |
HC-200 |
HC-300 |
单位 |
||
|
1 |
装置极限真空度 |
＜10 |
Pa |
|||||
|
2 |
装置抽真空速率 |
15 |
15 |
30 |
70 |
L/S |
||
|
3 |
装置充气速率 |
＞5 |
＞6 |
＞6 |
＞8 |
m3/h |
||
|
4 |
装置回收初压力 |
≤0.8 |
MPa |
|||||
|
5 |
装置回收终压力 |
1-5 |
KPa |
|||||
|
6 |
装置回收压缩速率 |
16 |
22 |
40 |
m3/h |
|||
|
7 |
装置年泄漏率 |
＜1 |
% |
|||||
|
8 |
装置最高贮压力 |
3.8 |
MPa |
|||||
|
9 |
储罐规格 |
|
m3 |
|||||
|
10 |
外形尺寸 |
1600×900×1400 |
1680×980×1680 |
1800×1050×1800 |
1900×1100×1800 |
Mm |
||
|
11 |
设备重量 |
1000 |
1100 |
1300 |
1800 |
kg |
||
注：本系列回收装置均带有真空加热再生精制过滤器，用户对产品有特殊要求，本公司可设计制造适用您的特殊型装置。
(5)气体回收质量，符合GB8905-88标准、IEC标准。
(6)噪声：≤75dB声压级
(7)压缩贮存方式：常温液态
(8)电源：交流三相 380V±10％、50HZ
