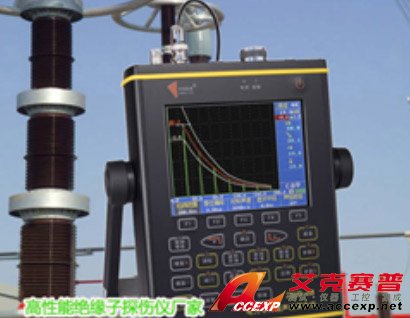

FH-68 电力专用超声波探伤仪
名称：超声波探伤仪
品牌：
型号：
简介：FH-68 电力专用超声波探伤仪 与 FH-68 瓷绝缘子及套管超声波探伤仪 的区别在于：FH-68 绝缘子及套管超声波探伤仪主要是针对电力各瓷瓶套管的无损检测而设计，内置各类瓷瓶的相关参数，配备全套（15个）各种规格的探头和绝缘子标准试块...
申请服务
- 产品介绍
FH-68 电力专用超声波探伤仪 与 FH-68 瓷绝缘子及套管超声波探伤仪 的区别在于：FH-68 绝缘子及套管超声波探伤仪主要是针对电力各瓷瓶套管的无损检测而设计，内置各类瓷瓶的相关参数，配备全套（15个）各种规格的探头和绝缘子标准试块，而FH-68 电力专用超声波探伤仪在功能上更加完善，除了可以对绝缘子、套管等进行无损检测外还能对电力杆塔、电机轴承、火电压力容器、母排、线夹等进行全方位的检测并配备全套探头。
FH-68电力专用超声波探伤仪简要：
1、配备专用探头，与被试品曲面实现完美匹配，快捷检测设备内部的缺陷；
2、适用范围广。能检测瓷绝缘子、套管、变压器箱体、发电机轴承等设备；
3、内置支柱绝缘子探伤的标准DAC曲线，内部裂纹超出标准时自动发出警报，提示有内部缺陷；
4、具有自动探头校正功能和曲率表面校正功能，优化探头与被试品之间的耦合，使探伤结果更准确；检测灵敏度可达110dB；
5、提供配套上位机软件，方便与计算机通讯；
产品选型：
一、概述
发供电企业的一次设备电气参数测试具有完备的系统，而对于那些机械性的损伤却无法通过电气参数来反映，从起支撑导线和绝缘作用的瓷支柱式绝缘子、变压器箱体、套管一直到电力线路专用的母排、线夹等一系列的金器具，其物理特性只能通过超声波探伤的方式来检测存在于设备内部的我们肉眼无法观测到的裂纹、沙眼，新型电力专用的探伤仪及国网公司颁布的文件，无疑给这些设备的安全运行提供前所未有的保障，比如高压瓷绝缘子，国家电网公司就相继制定了JB/Z 262-2000、生产输电［2004］40号文、JB/T 9674-1999、《72。5kV及以上高压支柱瓷绝缘子技术监督规定》（国家电网生技［2005］174号）、《 电网在役支柱瓷绝缘子及瓷套超声波检验技术导则》 等行业标准和导则，目的在于规范高压支柱瓷绝缘子生产、使用中的各项技术要求。
基于目前市场常规超声波探伤仪功能的狭隘性，无法完成当前电气设备的专项检测，公司基于多年超声波探伤经验研制出了专门针对电力部门瓷支柱式绝缘子、套管、母排、主设备箱体、电力线路金器具（如楔形线夹）、电厂压力容器、管道等部件的无损检测设备，与常规超声波探伤仪相比更具专业性和前瞻性。
二、高压瓷绝缘子无损检测
绝缘子是发电厂和变电站运行的重要组成设备，起着支撑导线和绝缘的作用，其工作状态直接影响 电网供电安全。由于绝缘子无固有形变且韧性极低，大多数瓷绝缘子长期承受电网运行中的机械负荷以及风雪日晒等恶劣天气的影响，使其附加应力增大而集中，导致内部缺陷急速扩大，极易引发瓷绝缘子脆性断裂，造成电网严重事故。
近年来各地时常出现瓷绝缘子断裂事故的报道，特别是在寒冷、温差大的地区，不仅严重影响供电安全，造成重大经济损失，还对运行人员及检修人员的人身安全构成威胁，成为电力系统安全运行的一大隐患，因此检测绝缘子内部物理状态势在必行。为此，国家电网公司发布了生技［2005］174号的文件及《高压支柱瓷绝缘子现场检测规程》 ，以加强高压支柱瓷绝缘子的技术监督工作、规范高压支柱瓷绝缘子超声波无损检测方法。
咨询热线18807499926、 15802642658 曾先生
而超声波检测可以克服以上检测方法的不足，它是利用入射角等于或接近第一临界角的纵波在界面上产生波形转换，从而会在瓷瓶近表面产生一束接近平行的爬波，当遇到有裂纹等缺陷时，爬波会被反射回来，通过信号转换、传送到仪器，在仪器显示屏上会有独立的缺陷回波显示。通过观察仪器就可以很容易地实行对绝缘子的无损检测。这种方法除了能克服以上方法的不足外，具有灵敏度高、穿透力强、检测速度快、对被测试品和人员均无害等优点。
三、其他应用
FH-68电力专用超声波探伤仪不仅仅只是针对以上设备和部件进行超声波无损检测，她的应用范围还包括电厂压力容器、管道、主设备箱体、母排、发电机轴承、线夹等，这些设备经常处于恶劣的环境中，各种内部缺陷导致的不均匀应力均会影响系统的安全运行，因此对其进行超声波无损检测是消除安全隐患的行之有效的方法。
FH-68电力专用超声波探伤仪简要：
1、配备专用探头，与被试品曲面实现完美匹配，快捷检测设备内部的缺陷；
2、适用范围广。能检测瓷绝缘子、套管、变压器箱体、发电机轴承等设备；
3、内置支柱绝缘子探伤的标准DAC曲线，内部裂纹超出标准时自动发出警报，提示有内部缺陷；
4、具有自动探头校正功能和曲率表面校正功能，优化探头与被试品之间的耦合，使探伤结果更准确；检测灵敏度可达110dB；
5、提供配套上位机软件，方便与计算机通讯；
产品选型：
一、概述
发供电企业的一次设备电气参数测试具有完备的系统，而对于那些机械性的损伤却无法通过电气参数来反映，从起支撑导线和绝缘作用的瓷支柱式绝缘子、变压器箱体、套管一直到电力线路专用的母排、线夹等一系列的金器具，其物理特性只能通过超声波探伤的方式来检测存在于设备内部的我们肉眼无法观测到的裂纹、沙眼，新型电力专用的探伤仪及国网公司颁布的文件，无疑给这些设备的安全运行提供前所未有的保障，比如高压瓷绝缘子，国家电网公司就相继制定了JB/Z 262-2000、生产输电［2004］40号文、JB/T 9674-1999、《72。5kV及以上高压支柱瓷绝缘子技术监督规定》（国家电网生技［2005］174号）、《 电网在役支柱瓷绝缘子及瓷套超声波检验技术导则》 等行业标准和导则，目的在于规范高压支柱瓷绝缘子生产、使用中的各项技术要求。
基于目前市场常规超声波探伤仪功能的狭隘性，无法完成当前电气设备的专项检测，公司基于多年超声波探伤经验研制出了专门针对电力部门瓷支柱式绝缘子、套管、母排、主设备箱体、电力线路金器具（如楔形线夹）、电厂压力容器、管道等部件的无损检测设备，与常规超声波探伤仪相比更具专业性和前瞻性。
二、高压瓷绝缘子无损检测
绝缘子是发电厂和变电站运行的重要组成设备，起着支撑导线和绝缘的作用，其工作状态直接影响 电网供电安全。由于绝缘子无固有形变且韧性极低，大多数瓷绝缘子长期承受电网运行中的机械负荷以及风雪日晒等恶劣天气的影响，使其附加应力增大而集中，导致内部缺陷急速扩大，极易引发瓷绝缘子脆性断裂，造成电网严重事故。
近年来各地时常出现瓷绝缘子断裂事故的报道，特别是在寒冷、温差大的地区，不仅严重影响供电安全，造成重大经济损失，还对运行人员及检修人员的人身安全构成威胁，成为电力系统安全运行的一大隐患，因此检测绝缘子内部物理状态势在必行。为此，国家电网公司发布了生技［2005］174号的文件及《高压支柱瓷绝缘子现场检测规程》 ，以加强高压支柱瓷绝缘子的技术监督工作、规范高压支柱瓷绝缘子超声波无损检测方法。
咨询热线18807499926、 15802642658 曾先生
而超声波检测可以克服以上检测方法的不足，它是利用入射角等于或接近第一临界角的纵波在界面上产生波形转换，从而会在瓷瓶近表面产生一束接近平行的爬波，当遇到有裂纹等缺陷时，爬波会被反射回来，通过信号转换、传送到仪器，在仪器显示屏上会有独立的缺陷回波显示。通过观察仪器就可以很容易地实行对绝缘子的无损检测。这种方法除了能克服以上方法的不足外，具有灵敏度高、穿透力强、检测速度快、对被测试品和人员均无害等优点。
三、其他应用
FH-68电力专用超声波探伤仪不仅仅只是针对以上设备和部件进行超声波无损检测，她的应用范围还包括电厂压力容器、管道、主设备箱体、母排、发电机轴承、线夹等，这些设备经常处于恶劣的环境中，各种内部缺陷导致的不均匀应力均会影响系统的安全运行，因此对其进行超声波无损检测是消除安全隐患的行之有效的方法。
