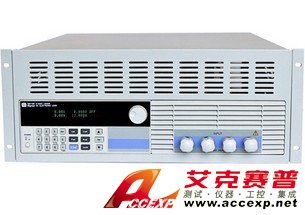

美尔诺 M9715 可编程电子负载
名称：电子负载
品牌：
型号：
简介：美尔诺M9715可编程电子负载采用高性能芯片,高速,高精度设计,提供0.1mV,0.01mA的解析度(基本精度为0.03%，基本电流上升速度2.5A/us）,外观新颖,生产工艺科学严谨，相比同类产品，更具性价比。广泛用于生产线（手机充电器，...
申请服务
- 产品介绍
美尔诺M9715可编程电子负载采用高性能芯片,高速,高精度设计,提供0.1mV,0.01mA的解析度(基本精度为0.03%，基本电流上升速度2.5A/us）,外观新颖,生产工艺科学严谨，相比同类产品，更具性价比。广泛用于生产线（手机充电器，手机电池，电动车电池，开关电源，线性电源），科研机构，汽车电子，航空航天，船舶，太阳能电池，燃料电池等行业。
美尔诺M9715主要特点
恒流，恒阻，恒压，恒功率，恒流+恒压，恒阻+恒压，六种高速动作模式；
过流，过压，过功率，过热，极性反接?；?；
高亮度，真空，VFD屏，双排，四路同步显示；
根据温度变化，无极伺服，智能风扇系统；
电路软启动时间设定，可根据设定电压值带载；
电池测试及短路功能；
提供动态测试，上升下降斜率设定；
支持外部出发输入，输出；
提供外部电流波形监视端子；
支持远端电压补偿，多个数据存储；
开机自检，软件校正，标准仪器架设计；
支持GPIB,RS232, RS485, USB通讯。
技术参数表：
美尔诺M9715主要特点
恒流，恒阻，恒压，恒功率，恒流+恒压，恒阻+恒压，六种高速动作模式；
过流，过压，过功率，过热，极性反接?；?；
高亮度，真空，VFD屏，双排，四路同步显示；
根据温度变化，无极伺服，智能风扇系统；
电路软启动时间设定，可根据设定电压值带载；
电池测试及短路功能；
提供动态测试，上升下降斜率设定；
支持外部出发输入，输出；
提供外部电流波形监视端子；
支持远端电压补偿，多个数据存储；
开机自检，软件校正，标准仪器架设计；
支持GPIB,RS232, RS485, USB通讯。
技术参数表：
|
Model型号
|
M9715 | ||
| Input Rating | Power | 1800W | |
| 额定输入 | Current | 0-240A | |
| Voltage | 0-150V | ||
| CC Mode | Range | 0-24A | 0-240A |
| 定电流模式 | Resolution | 1mA | 10mA |
| Accuracy | 0.05%+0.05%FS | 0.1%+0.05%FS | |
| CV Mode | Range | 0.1-19.999V | 0.1-150V |
| 定电压模式 | Resolution | 1mV | 10mV |
| Accuracy | 0.03%+0.02%FS | 0.03%+0.02%FS | |
| CR Mode | Range | 0.03Ω-10K | 0.03Ω-5K |
| 定电阻模式 | Resolution | 16 bit | 16 bit |
| Accuracy | 0.1%+0.1%FS | 0.1%+0.1%FS | |
| CW Mode | Range | 0-1800W | 0-1800W |
| 定功率模式 | Resolution | 1mW | 10mW |
| Accuracy | 0.1%+0.1%FS | 0.1%+0.1%FS | |
| V Measurement | Voltage | 0-19.999V | 0-150V |
| 电压测量值 | Resolution | 1mV | 10mV |
| Accuracy | 0.015%+0.03%FS | 0.015%+0.03%FS | |
| I Measurement | Current | 0-24A | 0-240A |
| 电流测量值 | Resolution | 0.1mA | 1mA |
| Accuracy | 0.03%+0.05%FS | 0.1%+0.05%FS | |
| W Measurement | Watt | 100W | 1800W |
| 功率测量值 | Resolution | 1mW | 10mW |
| Accuracy | 0.1%+0.1%FS | 0.1%+0.1%FS | |
| Battery Measurement Battery Input: 0.5-120V; Max. Measurement: Capacity=999/H; Resolution=0.1mA; Time Range=1S-16HS | |||
| Dynamic Measurement Transition List: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Accuracy: +15% offset+10% FS | |||
| CC soft-startup Time 1 mS; 2 mS; 5mS; 10mS; 20 mS; 50 mS; 100 mS; 200 mS Accuracy: +15% offset+10% FS | |||
| Short Circuit | Current(CC) | ≒26.4A | ≒264A |
| 短路功能 | Voltage(CV) | 0V | |
| Resistance(CR) | ≒6mΩ | ||
| Temperature | Operating | 0～40℃ | |
| 温度 | Nonoperating | –10℃～70℃ | |
| Dimension | W*H*D(mm) | 207*428*453.5 | |
| 尺寸 | |||
| Weight | Kg | 31.6 | |
| 重量 | |||
| Model型号 | M9715B | ||
| Input Rating | Power | 1800W | |
| 额定输入 | Current | 0-120A | |
| Voltage | 0-500V | ||
| CC Mode | Range | 0-12A | 0-120A |
| 定电流模式 | Resolution | 1mA | 10mA |
| Accuracy | 0.05%+0.05%FS | 0.1%+0.05%FS | |
| CV Mode | Range | 0.1-19.999V | 0.1-500V |
| 定电压模式 | Resolution | 1mV | 10mV |
| Accuracy | 0.03%+0.02%FS | 0.03%+0.05%FS | |
| CR Mode | Range | 0.03Ω-10K | 0.03Ω-5K |
| 定电阻模式 | Resolution | 16 bit | 16 bit |
| Accuracy | 0.1%+0.1%FS | 0.1%+0.1%FS | |
| CW Mode | Range | 0-1800W | 0-1800W |
| 定功率模式 | Resolution | 1mW | 10mW |
| Accuracy | 0.1%+0.1%FS | 0.1%+0.1%FS | |
| V Measurement | Voltage | 0-19.999V | 0-500V |
| 电压测量值 | Resolution | 1mV | 10mV |
| Accuracy | 0.015%+0.03%FS | 0.015%+0.05%FS | |
| I Measurement | Current | 0-12A | 0-120A |
| 电流测量值 | Resolution | 0.1mA | 1mA |
| Accuracy | 0.03%+0.05%FS | 0.1%+0.05%FS | |
| W Measurement | Watt | 100W | 1800W |
| 功率测量值 | Resolution | 1mW | 10mW |
| Accuracy | 0.1%+0.1%FS | 0.1%+0.1%FS | |
| Battery Measurement Battery Input: 0.5-120V; Max. Measurement: Capacity=999/H; Resolution=0.1mA; Time Range=1S-16HS | |||
| Dynamic Measurement Transition List: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Accuracy: +15% offset+10% FS | |||
| CC soft-startup Time 1 mS; 2 mS; 5mS; 10mS; 20 mS; 50 mS; 100 mS; 200 mS Accuracy: +15% offset+10% FS | |||
| Short Circuit | Current(CC) | ≒13.2A | ≒132A |
| 短路功能 | Voltage(CV) | 0V | |
| Resistance(CR) | ≒50mΩ | ||
| Temperature | Operating | 0～40℃ | |
| 温度 | Nonoperating | –10℃～70℃ | |
| Dimension | W*H*D(mm) | 207*428*453.5 | |
| 尺寸 | |||
| Weight | Kg |
31.6
|
|
| 重量 | |||
