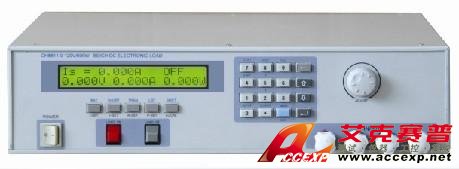

台湾艾克大功率负载仪
名称：电子负载
品牌：
型号：
简介：台湾艾克大功率负载仪全面仿真感性、阻性、容性负载特性，交流源最佳测试负载；可交直流两用，具有定电流、定电阻、定功率工作模式?？梢阅Ｄ舛ǖ缌?、定电阻、电感性以及电容性的负载；电流波形相移（可模拟负载功率因数）在线拉载过程可调节。 ■具有静态拉...
申请服务
- 产品介绍
台湾艾克大功率负载仪全面仿真感性、阻性、容性负载特性，交流源最佳测试负载；可交直流两用，具有定电流、定电阻、定功率工作模式?？梢阅Ｄ舛ǖ缌?、定电阻、电感性以及电容性的负载；电流波形相移（可模拟负载功率因数）在线拉载过程可调节。
■具有静态拉载、动态拉载、组测试等拉载模式；
■多种电流波形模拟功能。（交流波形：正弦波、2-8次奇数次谐波、Phase-Gate(门控触发波) 、Crest-Factor(峰值因数波)）；
■采用32位数字信号处理器（DSP）和高精度14位ADC，使测量精度高，速度快；具有电压上下限智能判别，超限报警功能（GO/NG功能，GO-通过，NG-不通过）；
■远程电压检测sense输入接口，可用于精密的电压检测，消除大电流时引线时引线压降引起的电压测量误差；
■具有50组记忆功能，可编程实现5组10序列测试；
■风扇转速依据负载功率自动调整，降低待机噪声和功耗；
■三台仪器联机可组成三相交流电子负载。
专利
《交流电子负载中的快速跟踪任意波形发生器》
《交流电子负载中的消耗单元》
《积分电路控制的梯形波发生器》
主要功能
■交流负载可编辑多种控制波形
■动态拉载功能
直流工作模式
内置调节器具备6个参数的调节能力。
时间可达10uS-10000mS，兼具上升斜率与下降斜率的调节。
①LOW:低准位电流值
②HIGH:高准位电流值
③RISE:上升斜率
④FALL:下降斜率
⑤T1:高准位拉载时间
⑥T2:低准位拉载时间
交流工作模式
调节器可产生包络线。同样具备6个参数的调节能力。
时间可达5mS-10000mS，兼具包络线上升斜率与下降斜率的调节。
■交流负载可编辑多种控制波形
负载具备4个存贮组，每组可包含10个步骤，串联最大可达40个步骤，也可分割使用。
测试应用
航空交流发电机测试
交流发电机测试
变压器测试
交流逆变器测试
UPS电源测试
|
|
16060A | 16060B | 36060A | 236060B | ||
| 工作条件 | 工作电压 | AC230V±10%，50/60Hz±5% | ||||
| 环境温度 | 0-40℃ | |||||
| 相对湿度 | 20-90%RH40℃ | |||||
| 拉载输入范围 | 最大功率 | 1200W | 2800W | 4200W | 5600W | |
| 最大电压 | 120V 160 360 360 | |||||
| 最大电流 | 60A | 60A | 60A | 60A | ||
| 工作频率 | DC、44～440Hz | |||||
| 工作模式 | 定电流模式 | 设置范围 | 0.1~60A | 0.1~60A | 0.1~60A | 0.1~60A |
| 分辨力 | 10mA | |||||
| 最大允许误差 | DC/50/60Hz：±（0.5%设定值+0.3%量程） | |||||
| 400Hz：±（1.0%设定值+0.5%量程） | ||||||
| 定电阻模式 | 设置范围 | 1～400Ω | 1～200Ω | 1～130Ω | 1～100Ω | |
| 分辨力 | 0.1/1Ω | |||||
| 最大允许误差 | DC/50/60Hz：±（1.5%设定值+0.5%量程） | |||||
| 400Hz：±（1.5%设定值+1.0%量程） | ||||||
| 定功率模式 | 设置范围 | 10W-1200W | 10W-2800W | 10W-4200W | 10W-5600W | |
| 分辨力 | 1W | |||||
| 最大允许误差 | DC/50/60Hz：±（1.5%设定值+0.5%量程） | |||||
| 400Hz：±（2%设定值+1.0%量程） | ||||||
| 测量显示 | 电压 | 测量范围 | 0.000～260.0V | |||
| 分辨力 | 100mV | |||||
| 最大允许误差 | DC/50/60Hz：±（0.5%显示值+0.1%量程） | |||||
| 400Hz：±（0.5%显示值+0.1%量程） | ||||||
| 电流 | 测量范围 | 0.000～60.00A | 0.000～60.00A | 0.000～60.00A | 0.000～60.00A | |
| 分辨力 | 10mA | |||||
| 最大允许误差 | DC/50/60Hz：±（0.5%显示值+0.2%量程） | |||||
| 400Hz：±（1.0%显示值+0.5%量程） | ||||||
| 功率 | 测量范围 | 10W-1200W | 10W-2800W | 10W-4200W | 10W-5600W | |
| 分辨力 | 1W | |||||
| 最大允许误差 | DC/50/60Hz：±（1.5%显示值+0.5%量程） | |||||
| 400Hz：±（2%显示值+1.0%量程） | ||||||
| 电流波形相移 | 设置范围 | -90°～ +90° | ||||
| 分辨力 | 1° | |||||
| 电流波形模拟 | 峰值因数设置范围 | 1.4-5.0 | ||||
| 触发相移范围 | 0°-360° | |||||
| 动态特性 | 拉载时间设置范围 | 5ms~10s | ||||
| ?；すδ?/td> | 输入过电压、输入过电流、输入过功率：105%最大值。过热?；ぃ?5℃ | |||||
| 体积W×H×D（mm） | 482×250×460 | 482×383×460 | ||||
| 重量（kg） | 33 | 43 | 58 | 68 | ||
| 配件 | 选配 | |||||
| 备注 | 1、测试环境条件为23℃±5℃。 | |||||
|
2、在21℃及以下可达到满功率，在21℃以上，每+1℃，功率-1.2%
|
||||||
