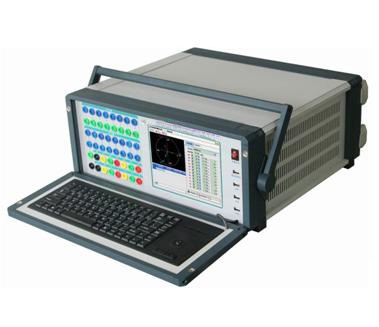

HV1200微机继电?；げ馐韵低?/p>
名称：过程校准仪
品牌：
型号：
简介：1.1 主要技术特点 微机型继电?；げ馐砸瞧渲饕氐惚硐治?经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作一键到位； 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩...
申请服务
- 产品介绍
1.1 主要技术特点
微机型继电?；げ馐砸瞧渲饕氐惚硐治?br />
经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；
高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；
配备有外接USB接口，可以方便地进行数据存取和软件维护；
无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；
采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求；
采用独特的算法，产生的波形精确，完全不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波；
可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ～ 20次谐波；
功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出30A。在输出电流达到30A时，输出功率可达250VA/相以上，波形仍能保证不失真、不削峰；
具有16个开入量输入和8对空接点开出量输出接口?？肓渴淙虢涌谀茏远视ξ拊矗战拥悖?、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作；
提供各种自动测试软件?？楹虶PS同步触发试验（选配）等；
GPS同步触发误差小于50μS；
可以完成各种复杂的校验工作，能方便地测试及扫描各种?；ざㄖ?，进行故障回放?？梢允凳贝娲⒉馐允?，显示矢量图，打印报表等；
采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便；
仪器具有自我?；すδ?，采用合理设计的散热结构，并具有可靠完善的多种?；ご胧┘暗缭慈砥舳?，和一定的故障自诊断及闭锁功能。
1.2 主要技术指标
1.2.1 交流电流源
单相输出：6×30A
六相并联：180A
最大输出功率：≥250VA/相
各相输出电流幅度、频率和相位可以独立调节
输出精度：
0.1A～0.5A：±10mA
0.5A～10A：±0.2%
10A～30A：±0.5%
分辨力：
0.1A～10A：1mA
10A～30A：10mA
连续输出时间：
在 0～5A 范围内，能连续输出
在 5A～10A 范围内，连续输出时间 ≥60秒
在10A～20A 范围内，连续输出时间 ≥10秒
在20A～30A 范围内，连续输出时间 ≥3秒
1.2.2 交流电压源
单相输出：6×120V
最大输出功率：≥60VA/相
六相有共用中性点的电压源
各相输出幅度、频率、相位可以独立调节
输出精度：
1V～5V：±10mV
5V～120V：±0.2%
分辨力：
1V～10V：1mV
10V～120V：10mV
1.2.3 直流电流源
单相输出：-5A～+5A
最大输出功率：≥100VA
输出精度：
±0.5A～±1A：±10mA
±1A～±5A：±0.5%
分辨力：
±0.5A～±1A：1mA
±1A～±5A：10mA
1.2.4 直流电压源
单相输出：-150V～+150V
最大输出功率：≥100VA
输出精度：
±1V～±10V：±10mV
±10V～±150V：±0.5%
分辨力：
±1V～±10V：1mV
±10V～±150V：10mV
1.2.5 交流电压、电流源角度
相角范围：0°～ 360°
相角精度：≤±0.5°
相角分辨力：0.1°
1.2.6 交流电压、电流源频率
频率范围：1～1000Hz
频率精度：
1Hz～100Hz：±0.005Hz
100Hz～1000Hz：±0.01Hz
频率分辨力：1mHz
能输出2～20次任意幅值的谐波
1.2.7 同步性
电压电流同步性 ≤10μS
1.2.8 开入量
16路独立开关接点输入
兼容空接点与15V～250V有源接点，能够自动识别有源接点的极性
计时精度：在小于1S时 ≤1mS
1.2.9 开出量
8对可编程开关空接点输出
接点容量：
250VDC，0.5A
250VAC，0.5A
1.2.10 供电电源
交流输入电压
额定值：220V ± 10%
基准值：220V ± 2%
交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%
1.2.11 箱体尺寸与重量
箱体尺寸：420mm×190mm×470mm（W×H×D）
重量：约21kg
1.2.12 使用环境条件
环境温度：－10℃～+45℃
相对湿度：≤90%
大气压强：80～110kPa
