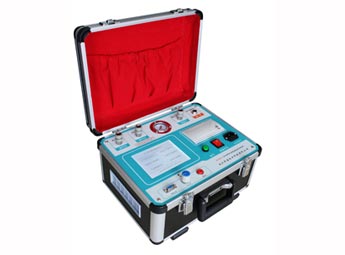

ETMD-H 全自动SF6密度继电器校验仪
名称：过程校准仪
品牌：
型号：
简介：ETMD-H SF6密度继电器校验仪仪器关键器件全部采用原装进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能十六位单片机，能自动完成对SF6密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成20?C值的换...
申请服务
- 产品介绍
本产品是最新高精度仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能自动打印试验数据并自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。
1.密度继电器校验仪采用高性能十六位单片机进行检测与控制，核心元器件采用进口元件，精度高，重复性好，可靠性高
2.配置了单色液晶屏和软键盘人机接口，操作简单、界面美观，所有参数及状态一目了然。
3.自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。
4.所有测试过程自动由单片机完成，不用人工干预，避免了繁琐的人工气路调节操作。
5.汉字报表式打印测试结果，并对试验结果进行智能分析。
6.能同时存储50次试验结果，并具有掉电数据?；すδ?，可随时查询和打印以前的试验结果。
7.校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。
8.配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。
9.校验过程中耗气量极少，不浪费SF6气体，测试成本低，对环境无污染。
10.具有在线修改系统时钟的功能；。具有在线修改系统压力功能。
11.两种温度测量模式：自动测量试验环境温度，也可用红外测温，保证试验结果的准确性
12.气瓶减压阀专业设计，可耐压15MP(150公斤)，低压输出可调，适合以氮气等为试验气体的计量室校验
13.能同时测试一组报警信号、二组闭锁信号。
14.本产品为便携式工具，使用方便可靠，是SF6密度继电器校验的必备设备。
2.配置了单色液晶屏和软键盘人机接口，操作简单、界面美观，所有参数及状态一目了然。
3.自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。
4.所有测试过程自动由单片机完成，不用人工干预，避免了繁琐的人工气路调节操作。
5.汉字报表式打印测试结果，并对试验结果进行智能分析。
6.能同时存储50次试验结果，并具有掉电数据?；すδ?，可随时查询和打印以前的试验结果。
7.校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。
8.配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。
9.校验过程中耗气量极少，不浪费SF6气体，测试成本低，对环境无污染。
10.具有在线修改系统时钟的功能；。具有在线修改系统压力功能。
11.两种温度测量模式：自动测量试验环境温度，也可用红外测温，保证试验结果的准确性
12.气瓶减压阀专业设计，可耐压15MP(150公斤)，低压输出可调，适合以氮气等为试验气体的计量室校验
13.能同时测试一组报警信号、二组闭锁信号。
14.本产品为便携式工具，使用方便可靠，是SF6密度继电器校验的必备设备。
工作电压：AC220V、50Hz
仪器功率：50W
仪器精度：0.2级
压力显示分辨率：0.001MPa
压力校验范围：0～1.0MPa
环境温度显示分辨率：0.1°C
环境温度测量范围：-50℃～150℃
工作湿度：￡90%RH
校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁
显示方式：320×240图形点阵单色液晶屏
操作方式：旋转鼠标（一键飞梭）输入
打印机型：高速微型打印机
打印方式：汉字报表式打印
存储容量：可同时存储50次试验结果
外形尺寸：主机 365×300×220(mm3)
附件箱400×370×200(mm3)
SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。
仪器重量：8kg
仪器功率：50W
仪器精度：0.2级
压力显示分辨率：0.001MPa
压力校验范围：0～1.0MPa
环境温度显示分辨率：0.1°C
环境温度测量范围：-50℃～150℃
工作湿度：￡90%RH
校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁
显示方式：320×240图形点阵单色液晶屏
操作方式：旋转鼠标（一键飞梭）输入
打印机型：高速微型打印机
打印方式：汉字报表式打印
存储容量：可同时存储50次试验结果
外形尺寸：主机 365×300×220(mm3)
附件箱400×370×200(mm3)
SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。
仪器重量：8kg
