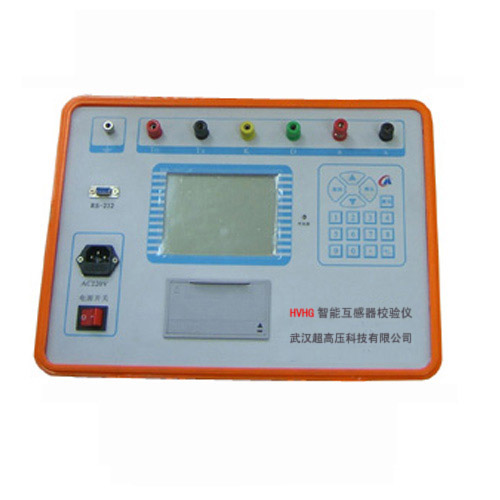

HVHG智能互感器校验仪
名称：过程校准仪
品牌：
型号：
简介：一、概述 HVHG智能互感器校验仪是本公司综合国内多家互感器检验仪生产厂家的仪器优点，并采用国际上最先进的虚拟仪器理念，制造的新一代虚拟型互感器校验仪。除保持了原互感器校验仪高稳定性、准确性的优点外，又采用了笔记本控制、显示；直接提供各点的...
申请服务
- 产品介绍
一、概述
HVHG智能互感器校验仪是本公司综合国内多家互感器检验仪生产厂家的仪器优点，并采用国际上最先进的虚拟仪器理念，制造的新一代虚拟型互感器校验仪。除保持了原互感器校验仪高稳定性、准确性的优点外，又采用了笔记本控制、显示；直接提供各点的测试值及化整值，超差（含变差超差）直接提示；提供S级及轻载的标准测试方法；提供资产编号录入及存贮功能，直接于现场数据微机化管理；直接显示现场CT测试接线图；所有功能操作只一个鼠标。
HVHG智能互感器校验仪的模拟线路采用电位差式测量原理，抗电磁干扰能力强，稳定性好，智能化水特别平高。该产品 “设计思想特别新颖，技术先进，功能齐全，性能可靠，操作方便，性能价格比高，特别是自动化程度高，属国内首创，具有国内领先水平，达到世界先进水平。”
二、主要特点
（1） 仪器采用可充电电池供电，抗干扰性强。
（2） 仪器采用全计算机测试、控制、显示。
（3） 自动切换：测量过程中可根据测量数据大小自动切换量程。
（4） 自动测量：可根据规程要求的测量点，按不同精度要求，自动进行满载及轻载测量。
（5） 自动存贮：可存贮无限制的（满载及轻载）测量数据。
（6） 自动化整：可根据被试互感器的准确度等级自动进行误差数据化整，并判断是否超差。
（7） 支持多用户独立使用，多用户数据不冲突。支持管理员工作统计。
（8） S级直接测量；可直接测量S级互感器，测量范围宽。
（9） 任意点测量：可以任意量点进行测量，方便快捷。
（10）自动结论：每次测量完成，自动判定数据是否合格。
（11）人性化测试设计：每次进入软件测试将自动使用上次测量数据。
（12） 用户权限的最大化和保密，每个用户对自己的测试数据有完全的权限，其他用户不能进行查看、修改和删除。
（13）人性化显示，因为测试环境光线的影响，可以调整显示的颜色对比度，加强显示。
（14）加强了数据安全，对数据可以进行备份和恢复。
（15）自动系数修正，将仪器耗损的影响降到最低。减少仪器耗损修正工作难度。
（16）自保系统：当测试接线错误或其他错误时，为防止仪器被烧损，会发出报警声音并停止软件。
（17）打印机打印报表：可以连接打印机打印报表?；蚪ū淼汲龅降缒员４娉蒞ord文档及其他格式文件，方便操作。
三、主要技术指标
1. 环境条件：
温 度：（5~40）C 相对湿度：<80%（25C）
海拨高度：<2500m 电源频率：50HZ 0.5Hz
2. 测量范围：
同相分量（%）：0.0001~19.99 分辨率：0.0001
正交分量（分）：0.001~600 分辨率：0.001
阻抗（）：0.0001~5.99 分辨率：0.0001
导纳（ms）：0.0001~5.99 分辨率：0.0001
3. 基本误差：
同相分量： X=（X×2%+Y×2%2个字）
Y=（X×2%+Y×2%5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表： 1.5级
4. 工作范围：
电流：（1%~149%）In （In=5A）
（5%~149%）In （In=1A）
电压：（5%~149%）Un （Un=100V，100V/ ）
（5%~199%）Un （Un=100V/3）
5. 工作负荷：
电流：To对Tx<0.12 cos=1
电压：a对x<0.25VA (100V)
6. 极性指示
电流：额定工作电流的2%以上，测试时可将To接到K，D点和To短接，此时误差为100%，应有极性指示。
电压：额定工作电压的5%以上，测试时将a短接K，X短接D，此时误差为100%，应有极性指示；
注意：试验时，如果超过额定电流（电压）的10%时，仍未有极性错误指示，说明仪器本身有故障，请停止试验，以免损坏仪器。
7. 绝缘和耐压试验及说明：
端子X、Tx和（ ）端子相通
K和D端子均与（ ）端子不通
电源插座对外壳能承受1.5KV，1min耐压
8. 仪器消耗功率：15VA
9. 外形尺寸（mm）：370310140
