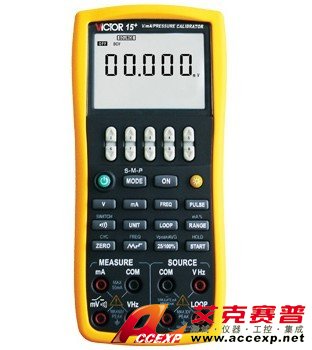

VICTOR 15+ 过程校验仪
名称：过程校准仪
品牌：
型号：
简介：ICTOR 15+ 过程校验仪能 测量和输出的精度达0.02%，测量显示为5位，输出显示为6位。 测量功能： 直流电压、直流电流、频率、通断测量、压力 输出功能： 直流电压、直流电流、模拟变送器、频率、脉冲个数、压力 内部提供24 V回路电...
申请服务
- 产品介绍
ICTOR 15+ 过程校验仪能 测量和输出的精度达0.02%，测量显示为5位，输出显示为6位。
测量功能：
直流电压、直流电流、频率、通断测量、压力
输出功能：
直流电压、直流电流、模拟变送器、频率、脉冲个数、压力
内部提供24 V回路电源给变送器供电，并同时进行毫安测量
快速响应的开关测试允许捕获开关的设置、重新设置等动作
直流电流输出时，可提供25%和100%的手动步进、自动步进及自动斜坡的输出功能
大屏LCD多重数据显示，可同时显示：直流电流和%值
可配备APM系列的43个不同压力量程的压力?？?，可显示5位数压力测量值，精度达0.025%
具备压力自动调零功能；具有对开关进行测试的功能，在开关由断─通或由通─断时自动锁定当前的压力显示值和开关的通断状态
操作性能优越键盘配置，输出设定的增减键与LCD上显示设定值按位对应，
采用面板校准技术，无需打开机壳便可进行校准
带白色LED背光，并具有自动背光关闭和自动电源关闭功能，适合现场使用
测量基本技术指标 [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度=±（读数%+量程%）]
| 测量功能 | 量程 | 测量范围 | 分辨力 | 准确度 | 备 注 |
| 直流电压 | 200mV | -20.00～220.00mV | 10μV | 0.02+0.02 | 输入电阻： |
| DCV | 约100MΩ | ||||
| 5V | -0.5000～5.5000V | 0.1mV | 0.02+0.01 | 输入电阻：约1MΩ | |
| 50V | -5.000～55.000V | 1mV | 0.02+0.01 | ||
| 直流电流 | 50mA | -4.000～55.000mA | 1μA | 0.02+0.01 | 输入阻抗：5Ω |
| DCI | |||||
| 频率 | 500Hz | 3Hz～500.00Hz | 0.01Hz | ±2个字 | 输入阻抗：大于100kΩ |
| FREQ | 频率灵敏度： | ||||
| 5KHz | 3Hz～5.0000KHz | 0.1Hz | 方波至少3Vp-p | ||
| 50KHz | 3Hz～50.000KHz | 1Hz | 50%占空比 | ||
| 通断检测 | ≤250Ω 发声 | OPEN/CLOSE | 开路电压约2.5V |
其他特性：
测量速率：2次 / 秒
DCV测量
共模抑制： 50Hz/ 60Hz > 120分贝
串模抑制： 50Hz / 60Hz > 60分贝
温度系数：0.1 *（指定精度）% / ℃ （温度范围5~18℃ 或 28~50℃）
输入端子间和地间施加最大电压：60Vp-p
mA端子最大电流：55mA
mA端子输入?；ぃ?0mA/250V快熔
输出基本技术指标 [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度=±（设定值%+量程%）]
| 功能 | 量程 | 输出设定范围 | 分辨力 | 准确度 | 备 注 |
| 直流电压 | 1000mV | -100.00～1100.00mV | 10μV | 0.02+0.01 | 最大输出电流2mA |
| DCV | 10V | -1.0000～11.0000V | 0.1mV | 0.02+0.01 | 最大输出电流5mA |
| 直流电流 | 20mA | 0.000～22.000mA | 1μA | 0.02+0.02 | 在20 mA时， |
| DCmA | 最大负载1KΩ电阻 | ||||
| 模拟变送器时， | |||||
| 外部供电5～28V | |||||
| 最大负载1KΩ电阻 | |||||
| 频率 | 100Hz | 1.00Hz～110.00Hz | 0.01Hz | ±2个字 | 1～11 Vp-p方波 |
| FREQ | 电平准确度 | ||||
| ±10％读数+0.5V | |||||
| 1KHz | 0.100KHz～1.100KHz | 1Hz | 50%占空比 | ||
| 10KHz | 1.0KHz～11.0KHz | 0.1KHz | 负载>100KΩ | ||
| 脉冲 | 100Hz | 1～100000cycles | 1cyc | —— | 1～11 Vp-p方波 |
| PULSE | 电平准确度 | ||||
| ±10％读数+0.5V | |||||
| 1KHz | 50%占空比 | ||||
| 10KHz | 负载>100KΩ | ||||
| 回路电源 | 24V | 最大输出电流25mA | |||
| LOOP | 有短路?；?/td> |
