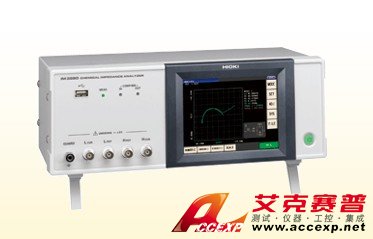

日本日置 HIOKI IM3590 电池化学阻抗分析仪
名称：电池测试仪
品牌：日置 HIOKI
型号： IM3590
简介：日本日置 HIOKI IM3590 电池化学阻抗分析仪具备Cole-Cole plot*1和等效电路分析*1等功能，能够测量肉眼无法看见的电气化学系的被测物的化学特性。此外，IM3590的基本精度是±0.05%，测量频率为1m...
申请服务
- 产品介绍
日本日置 HIOKI IM3590 电池化学阻抗分析仪具备Cole-Cole plot*1和等效电路分析*1等功能，能够测量肉眼无法看见的电气化学系的被测物的化学特性。此外，IM3590的基本精度是±0.05%，测量频率为1mHz～200kHz，最快测量速度2ms。
日本日置 HIOKI IM3590 电池化学阻抗分析仪主要用途是将下述电气化学分析领域作为市场针对研究开发的特性分析下:
•普通电池，充电电池，燃料电池以及电气双层电容等材料或零件
•防腐蚀
•电镀等的表面处理
阻抗分析仪的定义：
阻抗分析仪是指能在连续变化测量频率和测量电压的同时，观察被测物的特性，通过扫描测量，扫频测量的结果求得被测物构成要素的值将等效电路分析作为其主要功能。
※ 阻抗：在交流电路中，将电流通过的阻碍量化的表现。单位是欧姆(Ω)。
日本日置 HIOKI IM3590 电池化学阻抗分析仪IM3590特点：
1.电气化学材料以及零件的等效电路分析
准备了4种电气化学零件的模式，可将电荷移动电阻，半导体电容等分离并分析。普通电路元件材料以及零件的等效电路分析备有5种。
2.可从低频1mHz开始测量
能对应离子运动等电气化学阻抗测量所必须测量的低频1mHz。另外，上限频率可达200kHz，溶液电阻等也可测量。
3.Cole-Cole plot等各种图表显示
可进行最多801点的扫频测量，能够用Cole-Cole plot显示。另外，能够进行电平扫描测量或间隔测量。
4.包含电感率，导电率在内有18种可测量项目
能测量电感率ε，导电率σ并追加了可测量参数Z,Y,θ,Rs(ESR)，Rp，Rdc(直流电阻)，X,G,B,Ls,Lp，Cs，Cp，D(tanσ)，Q，
| 测量项目 | Z, Y, q, Rs, Rp, X, G, B, Ls, Lp, Cs, Cp, Q, D, DCR, s, e, T | |
| 测量量程 | 100 mΩ～100 MΩ 10 档量程(所有参数由Z值决定) | |
| 基本精度 | ±0.05% rdg. | |
| 测量频率 | 1 mHz～200 kHz | |
| 测量电压 | 5 mV～5 V/2.5 V* | |
| 测量时间 | 2 ms (代表值) | |
| 比较器 | 2项目相关：HI/IN/LO, ABS/%/D% | |
| BIN测量 | 2项目相关：10种分类 | |
| 线长 | 0 m/1 m/2 m/4 m | |
| 接触检查 | 4端子检查(阈值变更)/High Z调整 | |
| 内部DC偏压 | -5 V～5 V | |
| 扫频测量 | 频率/电平: 2~801点 | |
| X-Y 显示 | Cole-Cole plot、导纳圆显示、测量项目设置为2轴显示 | |
| 等效电路分析 | 电气化学零件：4种 | |
| 电路元件零件：5种 | ||
| 显示器 | 彩色TFT5.7英寸触摸屏 | |
| 接口 | EXTI/O | 有 |
| USB | 有 | |
| USB 存储 | 有 | |
| RS-232C | 选件(选择1种，用户可自行安装和更换) | |
| GP-IB | ||
| LAN | ||
| *2.5V是低阻抗高精度模式时 | ||
