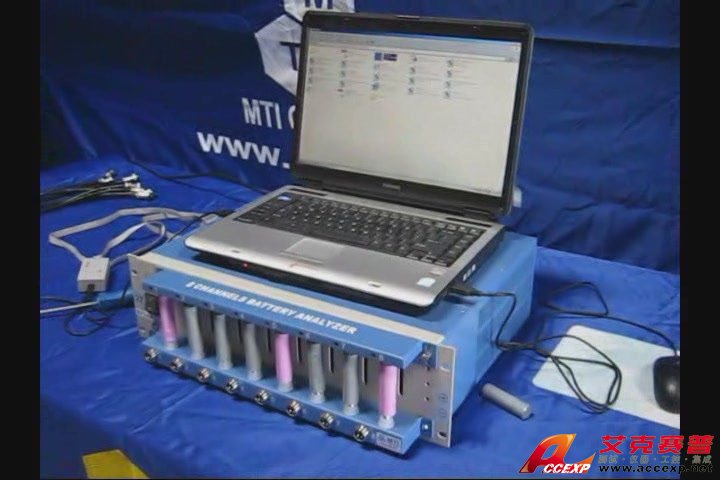

名称：电池测试仪
品牌：
型号：
简介：一. RLC交流测试负载ACLT-2206H主要功能： (1) 可根据性能参数检测要求，通过操作面板设置相应的功率，任意组合、设定放电功率。 (2) 整机采用电子电路控制，具有温度过热自动阻断?；すδ埽河捎谔厥庠虺鱿止仁?，可自动切断负载...
申请服务
- 产品介绍
一. RLC交流测试负载ACLT-2206H主要功能：
(1) 可根据性能参数检测要求，通过操作面板设置相应的功率，任意组合、设定放电功率。
(2) 整机采用电子电路控制，具有温度过热自动阻断?；すδ埽河捎谔厥庠虺鱿止仁?，可自动切断负载。
(3) 采用液晶面板显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形?；箍墒迪侄允莸拇娲⒐δ?。
(4) 新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成，可模拟各种功率负荷工况，精确检测交流供电设备的性能。
(5) 本机采用小型单相风机送风，噪音小，风力大，便于热量扩散。
(6) 功率输入采用分段式方式。负载采用耗能方式工作，散热采用强制风冷方式。
二. RLC交流测试负载ACLT-2206H技术参数：
(1) 主回路由阻性负载、感性负载和容性负载三部分组成。
(2) 三部分负载由开关分段控制 (标准产品)
阻性负载R：0.01-0.09KW,（一只10档旋转组合开关）；0.1-0.9KW,（一只10档旋转组合开关）；分别有1KW、2KW、 3KW（三只拨动开关），合计共6.99KW.
感性负载L：0.01-0.09 KVA,（一只10档旋转组合开关）； 0.1-0.9 KVA,（一只10档旋转组合开关）；分别有1KVA、2KVA、3 KVA（三只拨动开关），合计6.99KVA；
容性负载C：0.01-0.09 Kvar,（一只10档旋转组合开关）； 0.1-0.9 Kvar,（一只10档旋转组合开关）；分别有1 Kvar、 2Kvar、3Kvar（三只拨动开关），合计6.99Kvar；
(3) RLC交流测试负载主机内置负载采用单相接入法，ABC三相可以在面板上控制，详见控制面板示意图；
(4) 阻性、感性、容性部分均可自由组合，最小步进幅度0.01K。
(5) 适用环境温度范围：－10～+40℃。
(6) 接入负载电压：单相电压AC220V/50HZ。
(7) 电压精度为±0.5%、电压分辨率为0.1V。
(8) 频率测量范围为45-65Hz,（感性负载和容性负载以50Hz标注）。
(9) 电流测量范围0-50A。
(10) 冷却方式：风冷。
(11) 负载柜机箱本身带有控制面板，并带有RS232接口，负载和计算机相连接，并通过相关软件实现负载测量的数据传到PC机中进行处理。
(12) PC机软件可显示本次测试中的最大功率值、相位角。
(13) 工作电源：交流220V/50Hz。
