ACLT-6075系统阻抗网络模拟装置
名称：电池测试仪
品牌：
型号：
简介：ACLT-6075 系统阻抗网络模拟装置的产品介绍 1. 产品用途和说明 群菱公司是中国唯一生产大功率太阳电池方阵测试仪、大功率逆变器孤岛防护测量专用精密负载等产品的专业厂家，拥有雄厚的技术开发能力和良好的售后服务。根据EN/IEC6100...
申请服务
- 产品介绍
ACLT-6075 系统阻抗网络模拟装置的产品介绍
1. 产品用途和说明
群菱公司是中国唯一生产大功率太阳电池方阵测试仪、大功率逆变器孤岛防护测量专用精密负载等产品的专业厂家，拥有雄厚的技术开发能力和良好的售后服务。根据EN/IEC61000-3-3和IEC60725标准，EN/IEC61000-3-11标准，对公用低压供电系统产生的电压波动和闪烁进行限制，及GB/T17626.14-2005关于电压波动和闪烁抗扰度的实验要求，群菱公司于2011年推出最新开发研制的ACLT-6075系统阻抗网络模拟装置，用于受试设备的电压变化、电压波动和闪烁的评定。ACLT-6075系统阻抗网络模拟装置主要用于连接到公共低压供电系统，且有规定连接条件的电气和电子设备进行谐波/闪烁分析时，提供符合电磁兼容性(EMC) IEC 61000部分中EN 61000-3-3 和EN 61000-3-11所要求的Zref 阻抗值。同时提供对被测电气和电子设备进行数据的采集、分析和数据传输，保证测试条件的完整。
ACLT-6075 系统阻抗网络模拟装置前置LED面板实时显示正在输出的阻抗，可通过安装有专用软件的微机远程操作控制。ACLT-6075系统阻抗网络模拟装置和安装有专用软件的微机配合使用，可以进行单相或三相被测设备的谐波和闪烁测量。
ACLT-6075系统阻抗网络模拟装置，提供符合EN/IEC61000-3和EN/IEC61000-3-11标准要求的两种不同的阻抗值。其中Zref阻抗值能提供EN/IEC61000-3-3和IEC60725标准对阻抗测量所要求的阻抗值，Ztest阻抗值能提供对需要连接到供电电流大于100A的公共低压配电系统上额定电流大于16A的被测设备进行测试所需要的阻抗值。
对于EN/IEC61000-3-3和IEC60725标准对三相被测设备测试的要求，能够提供：相线阻抗为0.24ohm+j0.15ohm，零线阻抗为0.16ohm+j0.10ohm，非饱和空气线圈电感值可手动调节。

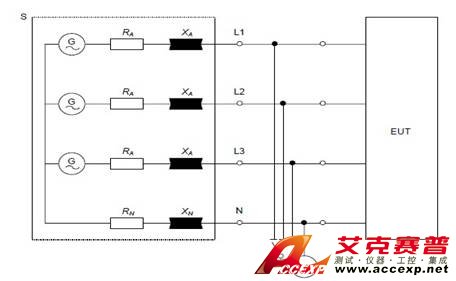

对于EN/IEC61000-3-11标准对三相被测设备测试的要求，能够提供：Zref，相线阻抗为0.24ohm+j0.15ohm，零线阻抗为0.16ohm+j0.10ohm；Ztest，相线阻抗为0.15ohm+j0.15ohm，零线阻抗为0.10ohm+j0.10ohm，非饱和空气线圈电感值可手动调节。具体试验图示参见下图。
EUT 受试设备
M 测量设备G 符合IEC 61000-3-3的6.3要求的电压源
S 由电源电压发生器G和参考阻抗Z组成的供电电源,，其中Z包含：RA、RN和XA、XN，这些元件包含实际的发生器阻抗。
对于Zref的试验：
RA=0.24Ω XA=j0.15Ω 50HZ
RN=0.16Ω XN=j0.10Ω 50HZ
对于Ztest的试验
RA=0.15Ω XA=j0.15Ω
RN=0.10Ω XN=j0.10Ω

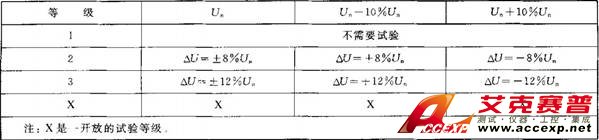

依据GB/T17626.14-2005关于电压波动和闪烁抗扰度实验的等级要求，如下图二，受试设备的波动和闪烁抗扰度试验应至少满足GB/T17626.14-2005试验等级2的要求。
注：Un是标称电压。
电压阶跃幅值按下列要求选择：
等级1：不需要试验。
等级2：△U=8%Un，连接到公用网络或其他轻骚扰网络的设备，该试验等级适用于第2类环境。
等级3：△U=12%Un，连接到重骚扰网络的设备（即工业网络），该试验等级适用于第3类环境。
对于其试验结果的评定，应符合GB/T17626.14-2005中a类要求，即在制造商、委托方或购买方规定的限值内性能正常。由制造商提出的技术规范可以规定对EUT产生的某些影响是不重要的，因而是可接受的试验效应。
2. 产品特点：
1）产品满足IEC/EN 61000-3-3及IEC61000-3-11标准的试验测试要求。
2）产品内置关键阻性元件与感性元件，性能稳定，满足长时间测量并保证精度。
3）输入、输出接线端口形式丰富，可适用于多种连接方式，使连接操作简单可靠。
4）控制方式共有三种“使用RS485或RS232传输线”、“使用专用控制线缆”、“手动操作”。
5）测试协议选择转换灵活，测试中可在线随时进行，均不会对设备产生损坏，有“EN 61000-3-3、EN 61000-3-11、直通”三种状态
6）采用专业测量仪表、功能多，设置灵活度高?？赏苯?ldquo;单相或三相真有效值电压、电流、频率、有功功率、无功功率、视在功率，谐波测量、电压电流不平衡度”等参数，可进行多种参数的分析。
7）噪音低，适用于室内工作。外观尺寸：750mm*600mm*1790mm长宽高。
8）功率余量大，电流短时最大可达160A。

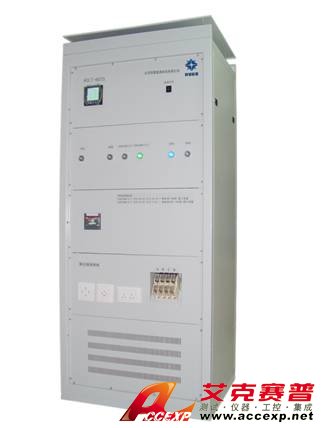

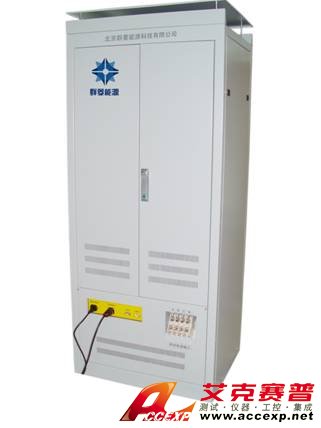

三． ACLT-6075 系统阻抗网络模拟装置的产品外观图。
四、参考测试标准
1. GB17625.3-2000 电磁兼容 限值 对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
2. GB17625.2-2007电磁兼容+限值+对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化
3. IEC61000-3-3:2005电磁兼容限值对每相额定电流≤16电压波动和闪烁的限制
4. IEC61000-3-11:2000电磁兼容性(EMC)--第3-11部分:极限--在公共低压供电系统的电压变化,电压波动和闪变限度--额定电流小于等于75A和受辅助设连接支配设备
