如何选择声功率测试标准
2021-03-03
了解装置的声功率级非常有重要。它使我们可以客观地比较不同装置的声音输出，而不需要知道它们的测试环境或测量的距离。因此，声功率级非常适合用于指定装置的噪音发射限值，以及验证是否符合限值。由于声功率级与声音环境和测量位置无关，因此我们也可以计算在已知的声音环境中，从装置到特定位置的声压级。
如何选择声功率测试标准

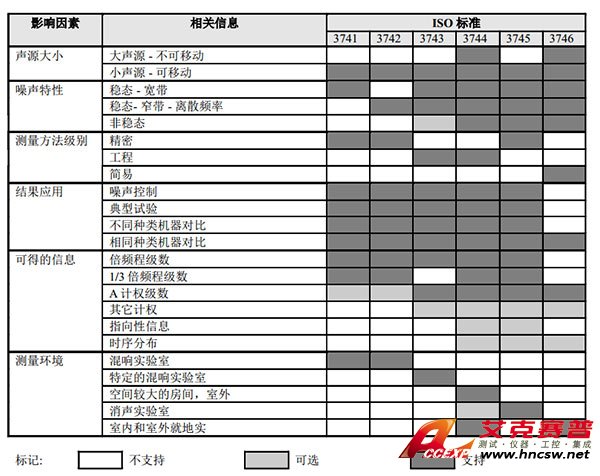

决定采用哪种测量标准的影响因素
B&K 声功率测试系统：一套完整的解决方案（BKC 2019/PULSE 23）
| 型号 | 测试模板 | 支持的标准 |
| 7799 自由场声功率 | Free-field | ISO 3744, ISO 3745, ISO 3746 |
| Free-field with Emission SPL | ECMA 74, ISO 7779 | |
| ISO 3744, ISO 3745 (声功率) | ||
| ISO 11201 (发射声压级) | ||
| In situ | ISO 3747 | |
| Vacuum cleaners | IEC 60704-2-1 | |
| Dishwashers | IEC 60704-2-3 | |
| Washing machines and spin extractors | IEC 60704-2-4 | |
| Refrigerators | IEC 60704-2-14 | |
| 7882 声强法声功率 | ISO 9614-1 | ISO 9614-1 |
| ISO 9614-2 | ISO 9614-2 | |
| ISO 9614-3 | ISO 9614-3 | |
| 7883 土方机械声功率 | Earth moving machinery | ISO 6393, ISO 6394, ISO 6395, ISO，6396 |
| 7884 混响室法声功率 | Reverberation room | ISO 3741 |
| In situ | ISO 3747 | |
| 7885 户外机械噪声排放声功率 | Directive 2000-14 EC | Directive 2000-14 EC |
| 7886 风扇声功率 | Fans | ISO 3744, ISO 3745, ISO 3746 |
| 7888 高频声功率 | High frequency sound power | ISO 9295 |
B&K 声功率测试系统：一套完整的解决方案（BKC 2020/PULSE 24）
| 型号 | 测试模板 | 支持的标准 |
| 7799 自由场声功率 | Free-field | ISO 3744, ISO 3745, ISO 3746 |
| Free-field with Emission SPL | ECMA 74, ISO 7779 | |
| ISO 3744, ISO 3745 (声功率) | ||
| ISO 11201 (发射声压级) | ||
| In situ | ISO 3747 | |
| Vacuum cleaners | IEC 60704-2-1 | |
| Dishwashers | IEC 60704-2-3 | |
| Washing machines and spin extractors | IEC 60704-2-4 | |
| Refrigerators | IEC 60704-2-14 | |
| High frequency sound power | ISO 9295 | |
| 户外机械噪声排放声功率 | Directive 2000-14 EC | |
| 7882 声强法声功率 | ISO 9614-1 | ISO 9614-1 |
| ISO 9614-2 | ISO 9614-2 | |
| ISO 9614-3 | ISO 9614-3 | |
| 7883 土方机械声功率 | Earth moving machinery | ISO 6393, ISO 6394, ISO 6395, ISO，6396 |
| 7884 混响室法声功率 | Reverberation room | ISO 3741 |
| In situ | ISO 3747 | |
| High frequency sound power | ISO 9295 |

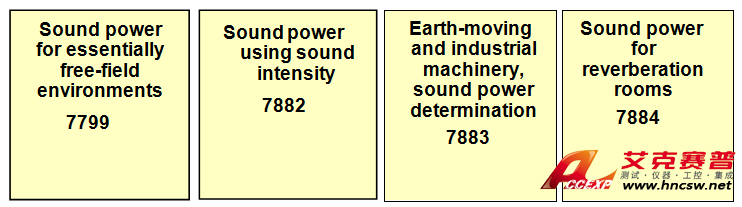

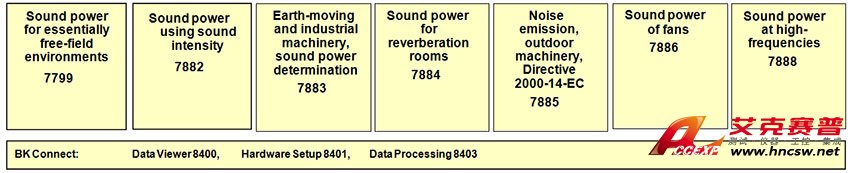

选择所需的软件（BKC 2019/PULSE 23）
- 必须的基础软件: 8400, 8401, 8403
- 然后增加所需要的声功率测试软件
- 流程化的测量模板，完成从设置、传感器校准、测量到生成报告
- 依据相关国际/国内标准和法规要求完成测试
选择所需的软件（BKC 2020/PULSE 24）
- 从PULSE 24版本开始，声功率软件配置进行了重大简化
- 流程化的测量模板，完成从设置、传感器校准、测量到生成报告
- 依据相关国际/国内标准和法规要求完成测试
根据测试场景，选择合适的传声器
- 在消声室选择自由场传声器：如4966-H-041,4189-A-021
- 在混响室选择扩散场传声器：如4942-A-021
- 声强探头：
• 符合IEC 1043 Class 1 标准
• 具备相位修正单元（专利），使得低频相位匹配更精确
- TEDS功能，自动读取传声器信息 传声器
- 支持Req-X频响均衡，提高测量精度

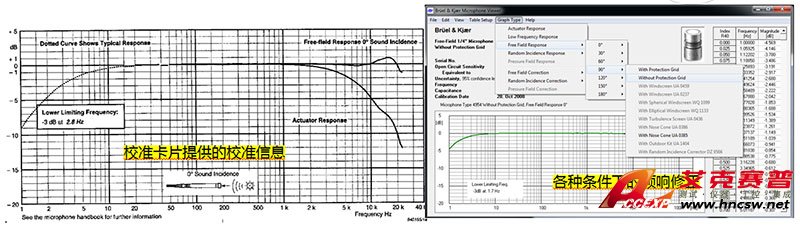

- 附带校准卡片提供每一只传声器的校准信息
- 附带CD包含了传声器的频响数据及不同条件下的 修正曲线
• 不同声场环境和测量角度的修正
• 风罩影响的修正
- 在线检索校准信息

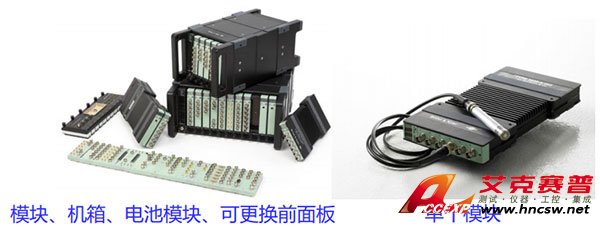

使用LAN-XI数据采集系统
• 160dB的动态范围
• 采集?？榭闪榛钆渲?，扩展性强

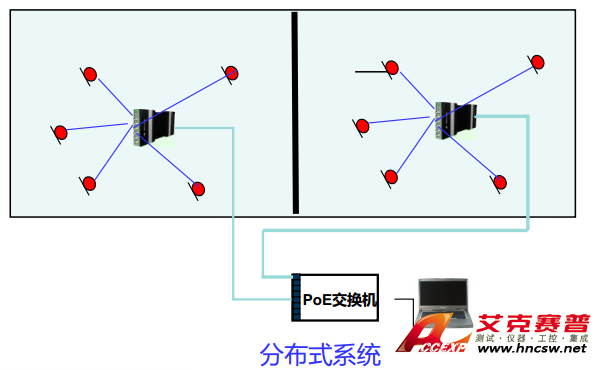

• 可组成分布式系统，只需单根LAN 线缆即可实现
数据传输、供电（PoE）和数据同步（PTP）
• 单个?？榫惨粼诵校ㄎ薹缟龋?/div>

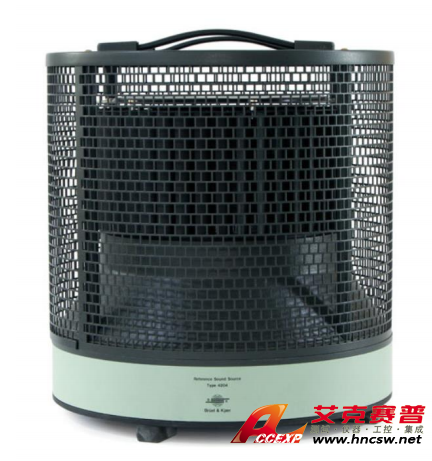

参考声源4204型
• 依据ISO 6926提供宽频带的声功率频谱
• 可依据ISO 3744测量环境修正
声压法声功率测量标准总览
| 国际标准 | 等同国标 | 方法级别 | 测试环境 | 声源体积、测量距离 | 最少测点 | 可得结果 |
| 3741 | 6881.1 | 精密(1级) | 混响室满足专 门要求 | 小于混响室容积2%、 声源置于地面距墙面>1.5m、传声器距墙 面>1m | 6 | A计权声功率 |
| 673144 | 6881.2 | 工程(2级) | 硬壁测试室(比 较法) | 容积 >40 m3、声源与最近墙面距离>1m | 3 | A、C计权的声功 率 |
| 673175 | 6881.3 | 工程(2级) | 专用混响测试 室 | 最好小于测试室容积1%、声源与最近墙 面距离>1m | 6 | A、C计权的声功 率 |
| 3744 | 3767 | 工程(2级) | 反射面上方近 似自由场 | >声源最大尺寸的2倍、 半径不小于1 m | - | A、C计权的声功 率、指向性信息 |
| >λ*1/4 | ||||||
| 3745 | 6882 | 精密(1级) | 半消或全消 | 最好小于测试室容积0.5%、>声源最大尺 寸的2倍、半径不小于1 m | 20 | A、C计权的声功 率、指向性信息 |
| 3746 | 3768 | 简易(3级) | - | - | - | - |
| 3747 | 简易(3级) | - | - | - | - |
以上就是如何选择声功率测试标准的全部内容，如果您对如何选择声功率测试标准有兴趣，欢迎致电长沙艾克赛普仪器设备有限公司：0731-84284278，我们的工程师将为你提供最佳的测试方案。Accexp是一家专注于仪器工控设备、测试方案系统集成的科技企业。作为专业的仪器仪表公司及测控集成ATE提供商，多年来坚持自主研发创新，结合引进代理各大知名品牌的优质仪器设备，致力于提供更科学智能的软硬件测试方案。
