实验室级标准/参考加速度传感器如何正确选择
2020-07-16
加速度传感器标定可以使用绝对法或比较法标定。比较常见的系统是使用背靠背比较法校准，这种校准系统需要一个参考传感器作为基准来计算被测传感器的参数。参考传感器是整个系统中非常关键的部件，它的特性将决定了被测传感器的测试参数的准确性及可靠性。常见的参考传感器有电荷加速度传感器，ICP®/IEPE加速度传感器以及变电容加速度传感器。
选择参考传感器需要注意的几点：
参考传感器的灵敏度：
参考传感器的纯灵敏度在允许的范围内越大，可测量低g值就越小，这样在低频校准时，系统的信噪比就越高, 信噪比通常要3倍（10dB）或以上。
参考传感器的谐振频率：
参考传感器的谐振频率直接决定了系统可用的线性频率范围，通?？捎孟咝苑段Фㄒ逦痴衿德蔉n的20%~50%。
参考传感器的年稳定性：
显而易见，参考传感器越稳定，校准系统越稳定，不确定度越??；Endevco®参考传感器2270/2270M8灵敏度每年的变化小于±0.2%。
参考传感器的安装方式：
传感器校准时，安装方式是非常关键的要素，传感器安装方式会直接影响频率响应。
参考传感器和系统的匹配性：
参考传感器可以是电荷型加速度传感器，ICP®/IEPE加速度传感器以及变电容加速度传感器，根据系统的信号适调仪选择合适的类型传感器；
常用的参考传感器有电荷型加速度传感器和ICP®/IEPE加速度传感器，这两种加速度传感器一般可以共享同样的信号试调仪，如PCB®产品9155D-443；
变电容加速度传感器通常做为低频振动台（<1Hz）的参考传感器， 这种传感器需要差分信号试调仪；

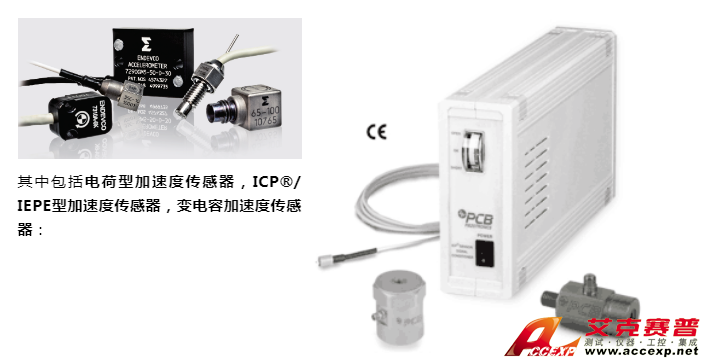

PCB® /Endevco® 提供了多种实验室使用的参考传感器

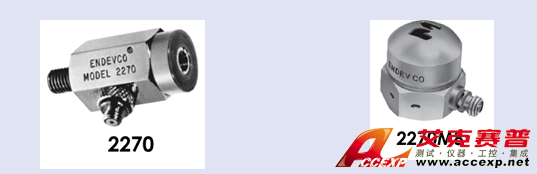

电荷型加速度传感器

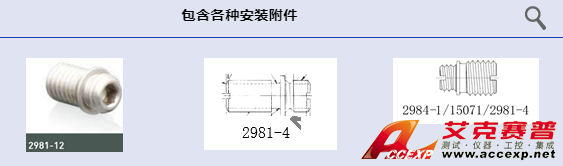

两种传感器都使用Endevco®的晶体P-10， 性能非常稳定， 谐振频率高，安装方式多样化，可使用不同螺纹规格的传感器。
-
背靠背比较法校准的实验室级别的一级标准加速度传感器
-
稳定的P-10 晶体材料
-
提供100Hz可追溯NIST的绝对法校准的数据
-
电荷灵敏度年稳定性 最大±0.2% /年
-
2270可作为冲击和振动参考传感器
-
2270可选择信号地和外壳绝缘或连接
-
2270M8电气绝缘

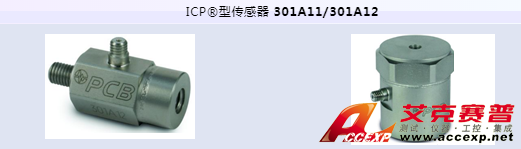

ICP®/ IEPE 加速度传感器

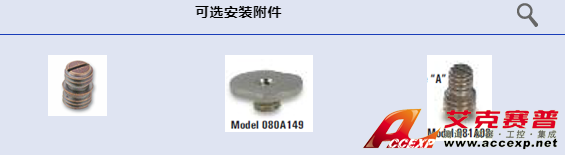

不需要电荷转换器,可以使用非低噪处理的同轴电缆。301A11/(1/4-28螺纹)，301A10（10-32螺纹）作为中频振动台的参考传感器，301A12作为冲击台的参考传感器。
Endevco®的7751-500是ICP®/IEPE传感器，灵敏度高达500mV/g, 低频响应可低至0.1Hz, 可作为低频振动台校准系统的参考传感器。
VC变电容加速度传感器
如果您对以上产品有兴趣欢迎致电Chroma湖南区域代理商长沙艾克赛普仪器设备有限公司0731-84284278.， 我们将竭诚为您服务。
