防爆电接点压力表的工作原理
2015-12-07

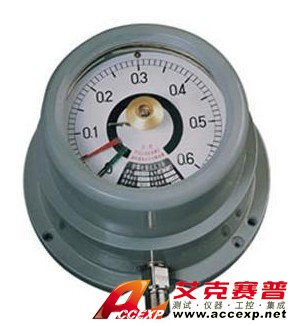

由于磁力对电接点的作用，其电接点的接点信号精度较低。从应对使用环境要求看，又有常规电接点压力表、耐振电接点压力表、耐腐电接点压力表、耐高温电接点压力表、隔膜电接点压力表、防爆电接点压力表之分。其中防爆电接点压力表又细分有隔爆型电接点压力表和安全火花型电接点压力表。并且防爆电接点压力表，是由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。
电接点压力表的关键部件是电接点的信号机构，其主要技术指标是电接点信号机构的绝缘电阻和绝缘强度。在电接点压力表的出厂检验时，对电接点的这两个主要技术指标应逐台检验。由于电接点压力表弹性敏感元件的管端力要同时拖动指示机构和电接点信号机构，加之这种电接点压力表不仅有指示精度要求，还有电接点所发信号的精度要求，所以，电接点压力表的精度等级一般都在0.4级以下。
各种电接点压力表的测量范围都很齐全，有真空电接点压力表、低压电接点压力表、中压电接点压力表、高压电接点压力表、微压电接点压力表。其中，微压电接点压力表因其管端力较小，电接点的制造难度较大，因此，很少有厂家生产这种微压电接点压力表。防爆电接点压力表的隔爆外壳具有良好的隔爆性能，因此防爆电接点压力表对在正常工作过程中由于火花或电弧的影响，除了能承受壳体内部的爆炸性气体混合物在一旦引起爆炸时产生的爆炸压力外。
并能有效地阻止由此产生的热能向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时，传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下，故不会导致传爆。
防爆电接点压力表的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形，通过机械传动使之带动电接点组中的触头产生相应的动作(闭合或断开)以使控压系统中的电路得以接通或断开，从而实现自动控制报警和现场指示的目的
