日本日置HIOKI 3561电池测试仪四端子测试法
2015-10-14
日本日置HIOKI 3561 电池测试仪采用交流四端子法，电阻测量要扣除导线电阻以及导线与测试物之间的接触电阻。下面说明交流四端子法的原理。

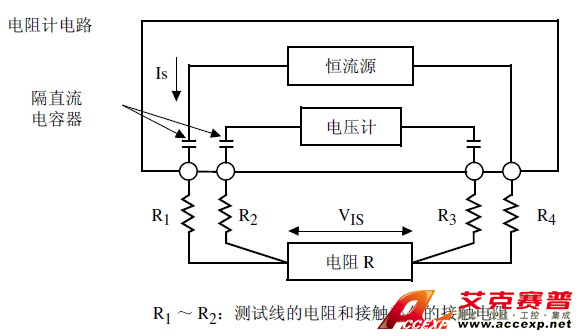

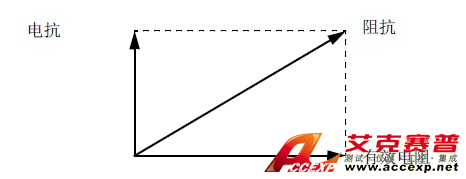

通过3561的SOURCE 端子向测试物输入交流电流IS。在SENSE 端子上测量因测试物的阻抗产生的电压降VIS。此时，由于SENSE 端子连接在内部高阻抗电压计上，因此导线电阻和接触电阻R2、R3 上几乎没有电流流过。因此，电阻R2、R3 基本没有电压降。这样，就消除了导线和接触电阻的电压降，使其可以忽略不计。根据同步检波法，3561将测试物的阻抗划分为有效电阻和电抗，并且仅显示有效电阻。
如果导线的电阻、测试物与导线之间，或导线与本仪器之间的接触电阻过大，本仪器则不能向测试物通入正常的电流。在这种情况下会产生测试异常，电阻测量显示变为“----－”。
