红外热像仪在电源行业中的运用
2014-10-06
1）电子元器件

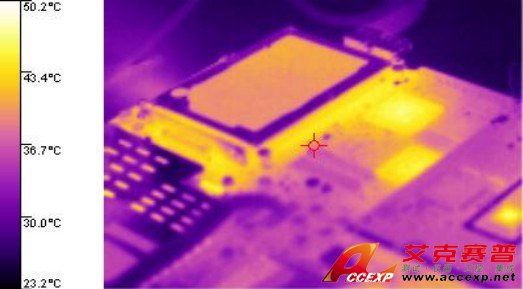

电源是一种电能转换设备，在转换过程中本身需要消耗掉一些电能，而这些电能则被转化为热量释出。电子元件工作的稳定性与老化速度是和环境温度息息相关的。每当环境温度升高10℃时，主要功率元件的寿命减少50％，这就要求电子元器件应该工作在相对稳定和较低的温度范围内。 热像仪可以提供给工程师电路中各元器件的工作时发热情况热图，帮助工程师分析元器件对整个电源电路温度的影响，同时也能够帮助工程师选择合适负载能力的转换?？?。
2）变压器
变压器是电源工作得主要部件，其发热温度有限制的，目前国内的3C认证将变压器温度限制在120℃内，欧洲UL认证将变压器温度限制在115℃内。电源的主要发热源也是变压为器，而铁芯损耗和铜线损耗变压器工作产生温升的主要原因。 另外，由于变压器工作温度升高，必然造成铁芯负载减弱，和线圈老化，当其绝缘性能下降后，导致抗市电的冲击能力减弱。 这时若有雷击或市电浪涌出现时，在变压器的初级出现的高反压会将变压器击穿，使电源失效，同时还有高压串入主设备，造成主设备损坏的危险。

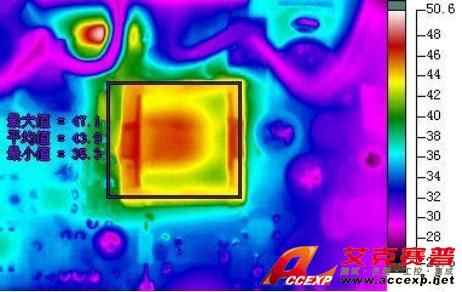

热像仪可以通过迅速、简便的操作，提供准确的变压器温度。
3）电路热分布
同一块电路板的器件应尽可能的按其发热量大小及散热程度分区排列，采用合理的器件排列方式，可以有效的降低印制电路的温升，从而使器件及设备的故障率明显下降。

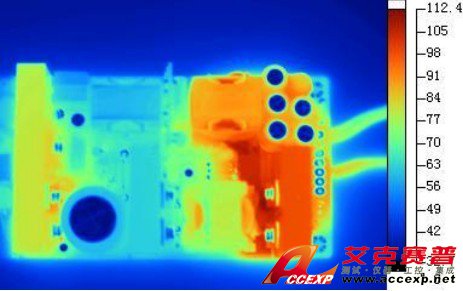

热像仪可以通过提供的红外热图，帮助工程师分析出整块线路板的温度分布，完善工程师的设计和应用。
4）电源冷却

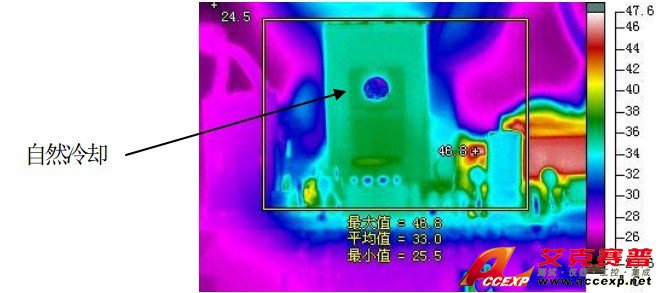

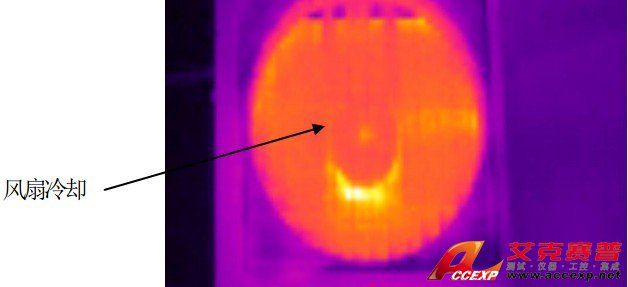

电源冷却技术是满足行业各项技术性能要求的基本手段。目前各个电源?？槌Ｓ玫睦淙捶绞接凶匀焕淙?、纯风扇冷却、自然冷却和风扇冷却相结合三种。电源产品中有很大的一个变压器，还有些大的电容，这些都是大热源，这些热源可能会给您的产品内部一些其它电路及其元器件的稳定性、使用寿命都会带来很大影响。利用红外热像仪，可以非常直接的测量出三种情况下的发热和散热情况，工程师改善设计，在实际应用使用合理的冷却手段，提高电源的可靠稳定性，减少设备的故障率。
因此，热像仪在电源行业可以发挥其优越性，，由于它所具有独特的优点，能补充传统检测手段的不足。但是还有很多工作需要在今后的实践中进一步改进和提高，使得红外热像技术在电源行业中的应用更加广泛和科学，有效地提升电源产品质量，提高电能转换效率、以及提高系统性能水平。
