ACCEXP关于高精度振动噪声的测量探讨
2012-03-14
ACCEXP 长沙艾可赛普仪器设备有限公司首席应用工程师Tony.Li 针对目前振动测量常用的一些领域和分析方案进行了初步探究，现在将探索的一点结果诚意向您介绍。
目前主流的1/1，1/3实时倍频程分析软件，分析频率范围是0.5 Hz – 20 kHz。根据适用的最大通道数不同，分别为AC-DS-0223V(2通道)，AC-DS-0223W(4 - 8通道)，DS-0223X(10 - 32通道)提供选择使用。信号处理用滤波器符合IEC、JIS、ANSI等国际标准以及国家标准。根据测试时间的设定，可同时完成一定时间内的等效噪声级与突发噪声级的测量。各分析频段的电平变动可按时间序列测量保存最大2000点数据，由此数据可计算出各频段的时间率噪声级。工作环境需要Windows 2000/XP/VISTA环境。在AC-DS-0223的基础上，还可追加选配1/6,1/12,1/24实时倍频程分析功能（AC-DS-0224），转速跟踪倍频程分析功能（AC-DS-0243）。
※等效噪声级是一定时间t内的噪声能量的总量除以时间t后的一定时间内的平均量。突发噪声级是一定时间t内的噪声能量转换为1秒钟时间内的等效噪声量。
＜实时倍频程分析＞
解决各种声学噪声问题时需要使用频谱分析的方法，倍频程分析既是历史很久的声学噪声分析方法。倍频程是频率的比为1：2既2倍的意思。人的听觉器官对声音的感觉上，具有对于声音的频率成对数比例的特征。由此，倍频程分析的标准规定，信号通过以1 kHz为基准，按频率比关系构成的一组滤波器，得到各频率段（滤波器）的声压级值。1 kHz为基准的倍频程滤波器，进一步按1/3进行分割，既成为1/3倍频程滤波器。
（注）：若使用ACDS-0266 2ch 100 kHz 宽带域信号输入单元，可以进行最大20 kHz频率分析范围的实时倍频程分析（最多16通道）
实时倍频程分析的应用领域
应用领域
(1) 汽车车厢内的声学特性分析
(2) 音频制品的声学特性分析
(3) 压缩机的噪声测试
(4) 空调室外机的噪声测试
(5) 低频噪声分析
(6) 环境振动噪声测量

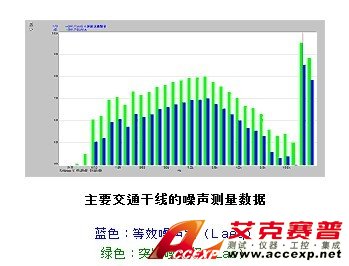

(7) 交通噪声测量
(8) 手持式工具的振动测量
目前主流的1/1，1/3实时倍频程分析软件，分析频率范围是0.5 Hz – 20 kHz。根据适用的最大通道数不同，分别为AC-DS-0223V(2通道)，AC-DS-0223W(4 - 8通道)，DS-0223X(10 - 32通道)提供选择使用。信号处理用滤波器符合IEC、JIS、ANSI等国际标准以及国家标准。根据测试时间的设定，可同时完成一定时间内的等效噪声级与突发噪声级的测量。各分析频段的电平变动可按时间序列测量保存最大2000点数据，由此数据可计算出各频段的时间率噪声级。工作环境需要Windows 2000/XP/VISTA环境。在AC-DS-0223的基础上，还可追加选配1/6,1/12,1/24实时倍频程分析功能（AC-DS-0224），转速跟踪倍频程分析功能（AC-DS-0243）。
※等效噪声级是一定时间t内的噪声能量的总量除以时间t后的一定时间内的平均量。突发噪声级是一定时间t内的噪声能量转换为1秒钟时间内的等效噪声量。
＜实时倍频程分析＞
解决各种声学噪声问题时需要使用频谱分析的方法，倍频程分析既是历史很久的声学噪声分析方法。倍频程是频率的比为1：2既2倍的意思。人的听觉器官对声音的感觉上，具有对于声音的频率成对数比例的特征。由此，倍频程分析的标准规定，信号通过以1 kHz为基准，按频率比关系构成的一组滤波器，得到各频率段（滤波器）的声压级值。1 kHz为基准的倍频程滤波器，进一步按1/3进行分割，既成为1/3倍频程滤波器。
| 规格 | |
| (1) 信号输入 | |
| 通道数 | 最大32通道（同时处理） |
| 输入阻抗 | 1 MΩ／约 120 pF |
| 输入电压量程 | 10 dB差，7挡位（20 dB, 10 dB, 0 dB, -10 dB, -20 dB, -30 dB, -40 dB） |
| 信号接口 | BNC电压输入，可提供2 mA，4 mA驱动电流 |
| 频率加权 | A、B、C、FLAT（符合IEC 651 Type 0 ），模拟滤波器 |
| 灵敏度 | 各通道可分别校准，标定。 |
| (2) 滤波器与检波 | |
| 计算方式 | 全数字式计算处理（数字滤波器，数字RMS） |
| 模数转换 | 24位，64 kHz采样频率 |
| 动态范围 | 85 dB以上 |
| 滤波器形式 | 6级巴特沃斯 |
| 符合规格 | JIS C 1514-2002 Class 1 |
| IEC 61260 Ed.1.0 (1995) Class 1 | |
| ANSI S1.11-2004 Class 1 | |
| 分析频率范围 | 0.5 Hz ～ 20 kHz（1/3 OCT） |
| 1.0 Hz ～ 16 kHz（1/1 OCT） | |
| 时间定数 | 10 ms、35 ms、FAST（125 ms）、630 ms、SLOW（1 s）、8 s、IMPULSE |
| (3) 测量部份 | |
| 测量量 | 各频段的声压级 |
| 各频段的总计声压级（OVERALL） | |
| FLAT的声压级（ALLPASS） | |
| 基本测量数据 | INST（瞬时值）、MAX（1秒内的最大值）、MAX.H（测量时间内的最大值）、MIN.H（测量时间内的最小值）、P AVG（测量时间内的平均值，相当于Leq ）、P SUM（测量时间内的合计值，相当于LE ） |

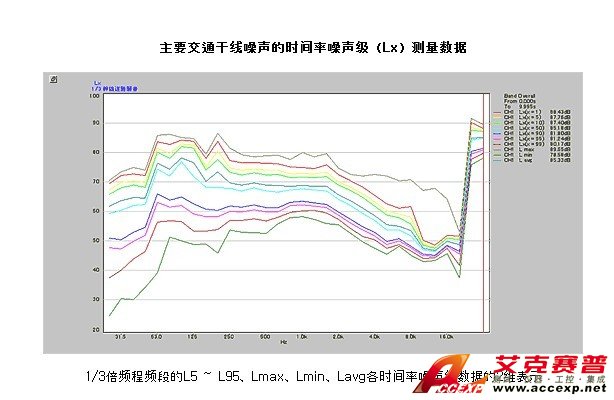

| 2次处理数据 | Lx（L1、L5、L10、L50、L90、L95、L99） |
| 差分处理（dB值的算术差，真数差（背景噪声补偿）） | |
| 时间趋势图表示功能（任意频段的变化图） | |
| (4) 表示功能 | |
| 表示形式 | 棒形图表示（全频段，Allpass，Overall） |
| 监视器表示（时间变化趋势） | |
| 数据表表示（全频段，Allpass，Overall） | |

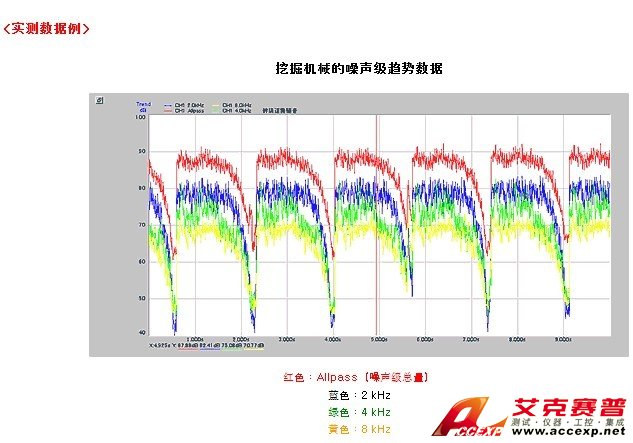

| 时间变化趋势图表示（使用连续记录的数据） | |

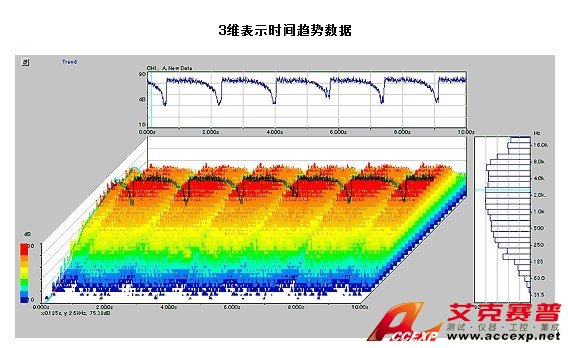

| 时间变化趋势的3维/2维表示 | |
| (5) 存储功能 | |
| 保存数据数 | 2000组/通道 |
| INST数据的连续记录（时间趋势功能） | |
| 记录间隔 | 1 ms ～ 10 s（可选择） |
| 表示数据保存 | 最大500组 |
| 数据文件 | 可指定文件名保存于指定的文件挡。 |
| (6) 数据输入输出功能 | |
| 分析设定条件文件 | 可通过分析设定条件文件读入或保存各种测量分析条件 |
| 数据的印刷 | 通过打印机印刷 |
| 数据的复制 | 数据可以画像或文字形式进行复制粘贴。 |
（注）：若使用ACDS-0266 2ch 100 kHz 宽带域信号输入单元，可以进行最大20 kHz频率分析范围的实时倍频程分析（最多16通道）
实时倍频程分析的应用领域
应用领域
(1) 汽车车厢内的声学特性分析
(2) 音频制品的声学特性分析
(3) 压缩机的噪声测试
(4) 空调室外机的噪声测试
(5) 低频噪声分析
(6) 环境振动噪声测量
(7) 交通噪声测量
(8) 手持式工具的振动测量
