同惠TH6600雙向大功率直流電源精確模擬光伏特性解決方案
2024-09-30
一、光伏模擬、電池充放電及容量測試
在光伏組件特別是光伏板，精確模擬不同光照條件下光伏板能量轉換效率及最大光照功率點至關重要。TH6600雙向大功率直流電源系統專為此類需求設計，利用其內置PV測試功能及MPPT模擬功能，可精確模擬太陽能電板的光伏特性。
電池在實際應用中會經歷多次充放電循環，TH6600能夠通過靜態放電及動態放電兩種模式精準模擬這些實際工況，單機提供高達1000V/40A/15kW的輸出，幫助評估電池在不同負載條件下的性能。TH6600能夠擴展至480kW的寬范圍定功率輸出，適用于不同規模的儲能系統測試。TH6600負載模式具備高達92.5%的能量回饋效率，將測試中產生的多余能量回饋電網，降低了測試過程中的能源消耗和運營成本。

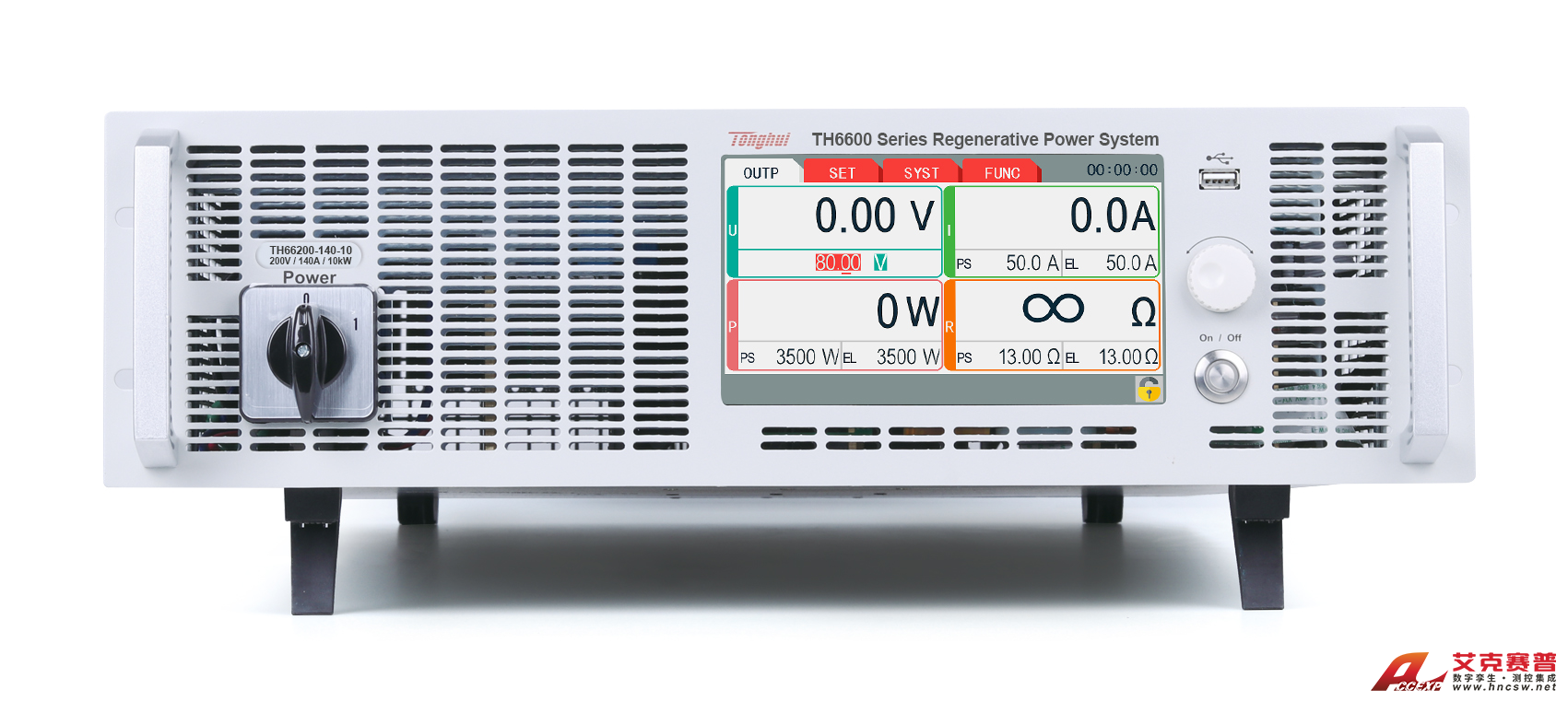

二、TH6700A雙向大功率直流電源系統
TH6600系列融合了兩個設備，在3U的體積內集成了一臺電源和一臺負載。在源模式時，為一臺獨立且具有強大功能的電源，輸出功率；在匯模式時，為一臺獨立的回饋式負載，吸收功率同時將能量高效潔凈的返回至電網。TH6600系列具有標準的雙象限功能。
TH6680系列均采用3U標準機架高度及19英寸機架寬度設計，功率密度更高，更方便客戶集成及組件測試系統。
TH6600系列支持主從模式并機，功率最大可擴展至480kW,主動均流功能可保證每臺儀器均未工作在最大功率狀態；內置函數發生器，內置多種波形模板及編輯任意波形，并可以通過USB接口導入LIST生成波形。
TH6680系列采用7寸TFT電容觸摸屏，獨特的人際交互體驗對操作者更友好；7寸空間讓顯示信息更豐富、設置參數更方便；爽32位CPU及FPGA芯片架構，保證儀器輸出及用戶響應更及時；同時自帶豐富的測量功能；因此是一臺高可靠性、高效設置及測量的儀器。
TH6600系列產品廣泛應用于大功率電池、汽車電子、綠色能源、高速測試等多個領域。
TH6600系列雙向大功率直流電源型號：
型號 | 電壓 | 電流 | 功率 |
TH6680-120-05 | 80V | 120A | 5kW |
TH6680-240-10 | 80V | 240A | 10kW |
TH6680-360-10 | 80V | 360A | 15kW |
TH66200-70-05 | 200V | 70A | 5kW |
TH66200-140-10 | 200V | 140A | 10kW |
TH66200-210-15 | 200V | 210A | 15kW |
TH66500-30-05 | 500V | 30A | 5kW |
TH66500-60-10 | 500V | 60A | 10kW |
TH66500-90-15 | 500V | 90A | 15kW |
TH66750-20-05 | 750V | 20A | 5kW |
TH66750-40-10 | 750V | 40A | 10kW |
TH66750-60-15 | 750V | 60A | 15kW |
TH661000-40-15 | 1000V | 40A | 15kW |
應用
研發和設計驗證通用測試
新能源：太陽能電池，新動力汽車，電動自行車
生產線工作臺常規測試、維修
自動化設備集成測試
太陽能光伏模擬測試
教學實驗室
LED測試
汽車線束可靠性測試
