    使用冷源法和Y因子法进行射频噪声系数测量

    2024-03-29

    随着无线通讯愈加复杂,需要对射频器件进行更多测试,以确保时刻拥有好信号。今天,我们就探讨下射频领域常见的两种测试——噪声系数测试和天线开关调谐器测试。

    一、噪声系数测试两种方法pk

    噪声系数(NoiseFigure)是常见的射频术语,表征了信号经过一个器件后信噪比的恶化程度。

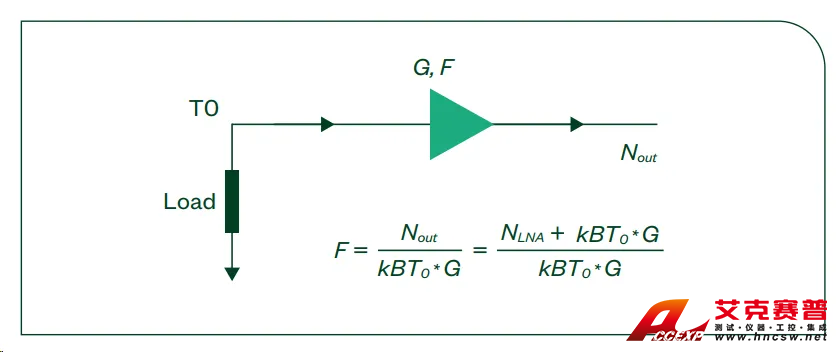

    图1.IEEE给出的噪声系数定义拓扑图


    Desense NF通常出现在GNSSLNA的规格书中,衡量了存在一定强干扰时被测件噪声系数恶化的程度,业界并没有给出定义,但根据测试条件,可以在噪声系数定义的基础上得到Desense NF的定义拓扑图,如图2所示,干扰频点通常为GNSS频段附近的蜂窝通信频点。

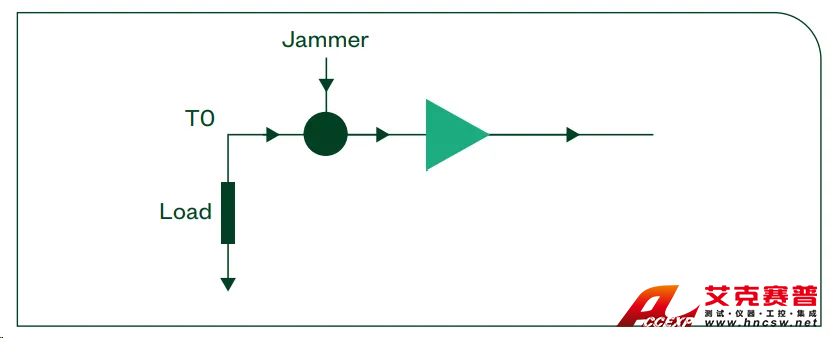

    图2.Desense NF定义拓扑图


    噪声系数的测试方法主要有冷源法Y因子法。

    1. 冷源法

    冷源法通常对高增益的LNA最为有效,因为对于明显高于本底噪声其固有本底噪声的信号来说,信号分析仪可以更精确地测量噪声功率。

    冷源法的基本原理是端接待测设备的输入,然后使用信号分析仪来测量DUT的输出噪声,如图所示。在这种情况下,输出噪声功率是DUT的增益对DUT的固有噪声进行放大后的结果。


    图3.冷源法测试连接示意图


    2.Y因子法

    Y因子法测试中会用到噪声源,建议选择定向耦合器注入干扰信号,具有更高的隔离度,从而?;ぴ肷?。此时馈入到DUT的噪声功率,因为信号源本身也会输出一定的宽带噪声,是否对测试结果带来影响也是一个未知数。

    为了进一步验证,按照图4所示的测试连接,使用NIVST(矢量信号分析与发生器)可以构建一套非常紧凑的测试系统,VST在提供干扰信号的同时,还能够测试DUT输出的噪声。DUT后面的滤波器用于滤除干扰信号,以免影响噪声功率的测试。

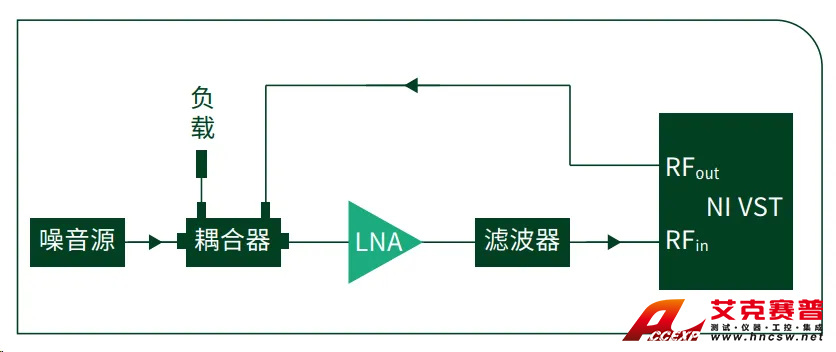

    图4.Y因子法测试Desense NF的示意图

    如果将上图中的耦合器、DUT、滤波器等当做一个整体,直接使用Y因子法测试,因为信号源输出宽带噪声的存在,并不确定是否对测试结果有影响。但是,如果将DUT输入侧的噪声来源等效为一个新的噪声源,标定出其超噪比ENR后,就可以使用Y因子法准确测试噪声系数了。


    二、天线开关调谐器PeakVoltage的两大测试方法

    天线开关调谐器(AntennaSwitch Tuner)广泛应用于智能移动终端设计中,用于调谐天线的工作频段,以应对日益压缩的天线净空区带来的设计挑战。

    天线开关调谐器测试需要关注的参数包括:Ron、Coff、Isolation、Harmonic以及PeakVoltage。其中,Ron/Coff/Isolation都属于S参数的测试,相对简单。PeakVoltage(峰值耐受电压)则相对复杂。


    PeakVoltage主要有两种测试方法——传输法反射法。

    1.传输法

    传输法指的是在tuner输出端使用一个阻抗调谐器,如图5所示,通过调节阻抗改变反射系数,从而使得在DUT处形成比较强的驻波电压。这样可以缓解对射频功率的要求,使用小得多的射频功率便可以实现测试所需要的加载电压。

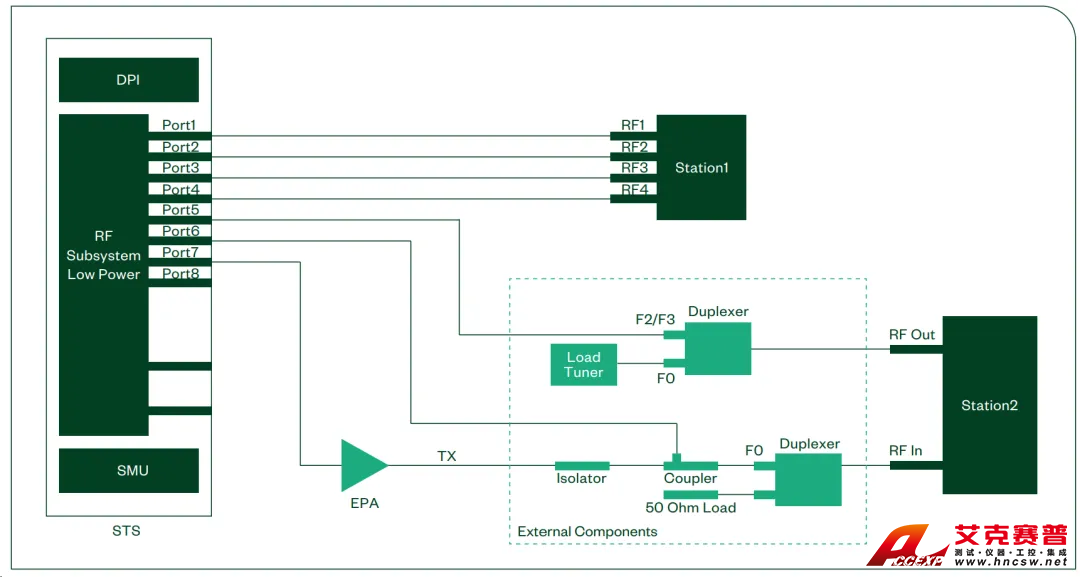

    图5.Peak Voltage测试连接示意图

    为了缓解高加载电压对射频功率的要求,传输法通常借助于图6所示的阻抗调谐器或其它失配电路引入阻抗失配形成驻波。若测试参考面处的反射系数幅度和相位合适,则可以在比较低的射频功率下达到所期望的高加载电压。

    反射系数对于准确测试峰值耐受电压至关重要,幅度和相位中但凡有一个不满足要求,则加载电压就不对。反射系数的调试并不容易,最关键的是,在横向移动滑块调整相位的过程中,阻抗调谐器的驻波比也会改变,这使得整个调试相对复杂。


    图6.传输法测试峰值耐受电压连接示意图


    2.反射法

    图7以NI矢量信号收发器(VST)为例,给出了反射法测试峰值耐受电压的连接示意图。VST集矢量信号源与矢量信号分析仪于一体,既可以产生信号,也可以分析信号。信号源本身输出的功率通常在+24dBm以内,对应的信号振幅接近5V,这对于峰值耐受电压的测试是远远不够的。因此,需要外部功率放大器对信号进行放大。

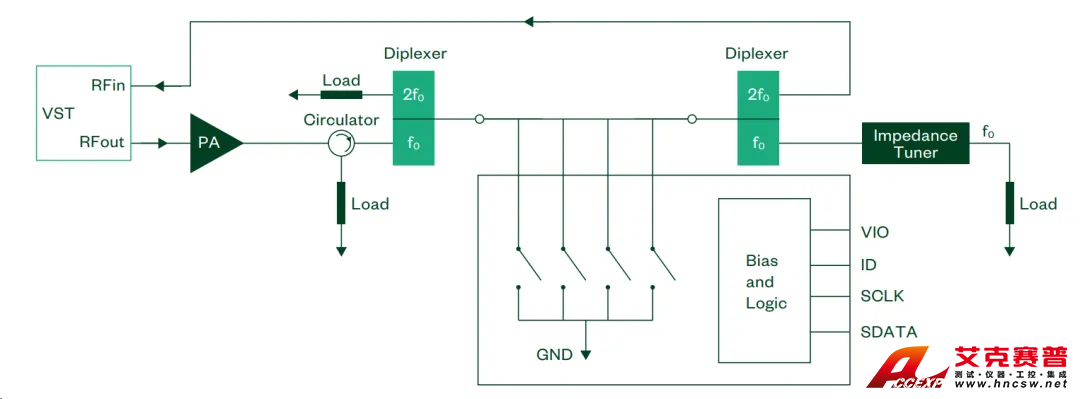

    图7.反射法测试峰值耐受电压连接示意图

    艾克赛普公司是美国NI湖南合作伙伴,如果您有射频噪声系数测量需求或任何技术疑问,欢迎联系我们将提供免费样机上门试用和更合适的测试解决方案。
