使用R&S FSW和SMW200A 进行卫星线性和增益转移测量
2024-01-05
作为卫星通信系统的射频工程师，需要测量功率放大器和变频器等卫星转发器或组件的特性。典型测量包括增益压缩、AM/AM、AM/PM 以及失真 NPR/ACLR。
使用矢量信号发生器及频谱分析仪测量线性和增益转移
将R&S?SMW200A矢量信号发生器及R&S?FSW矢量信号分析仪（配备R&S?FSW-K18选件）结合使用，可通过实际调制和分析来进行DUT特征校准。
R&S?FSW-K18可控制R&S?SMW200A，因此能够读取用于DUT的参考信号。使参考信号与DUT发射信号同步，以获得准确的测量结果。
这种测量方法的主要优势包括：
可使用CW功率扫描作为参考信号或数字调制信号（具备适用于预期应用的带宽和峰值因子）来测试设备，从而确定DUT在现实条件下将如何运行；
分析带宽高达5GHz，可测量高带宽的放大信号；
直接数字预失真（直接 DPD）可补偿记忆效应，并有助于实现DUT（R&S?FSW-K18D选件）的最佳性能；
采用R&S?FSW-K18及R&S?SMW-K541支持基于多项式 /模型的DPD方法；
参数扫描可提供3D图表，用于快速查找DUT的最佳工作点。

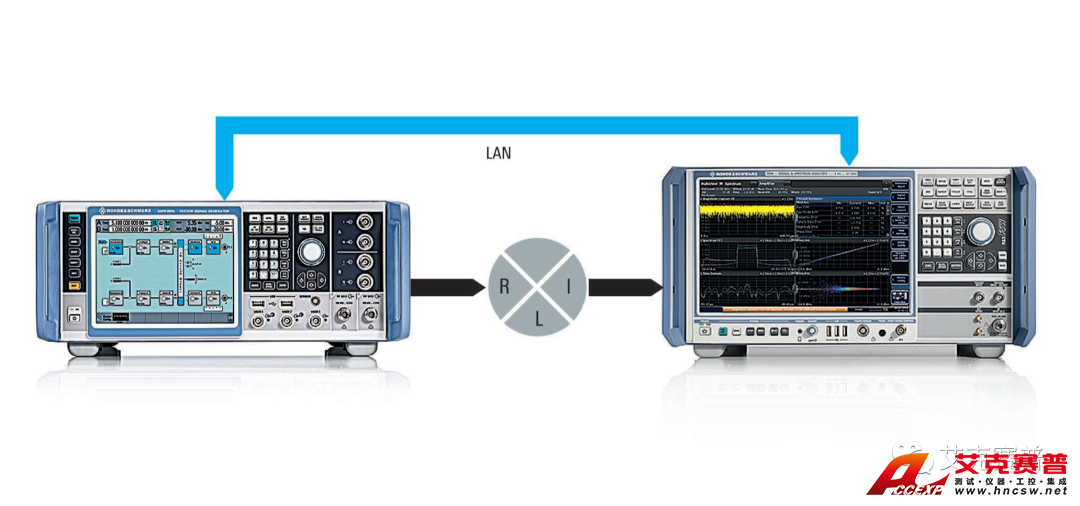

适用于借助 R&S?SMW-K541 及 R&S?FSW-K18 进行双端口设备（如放大器、变频器和转发器）特征校准的紧凑型装置
通过一次测量完成完整的双端口设备特征校准。

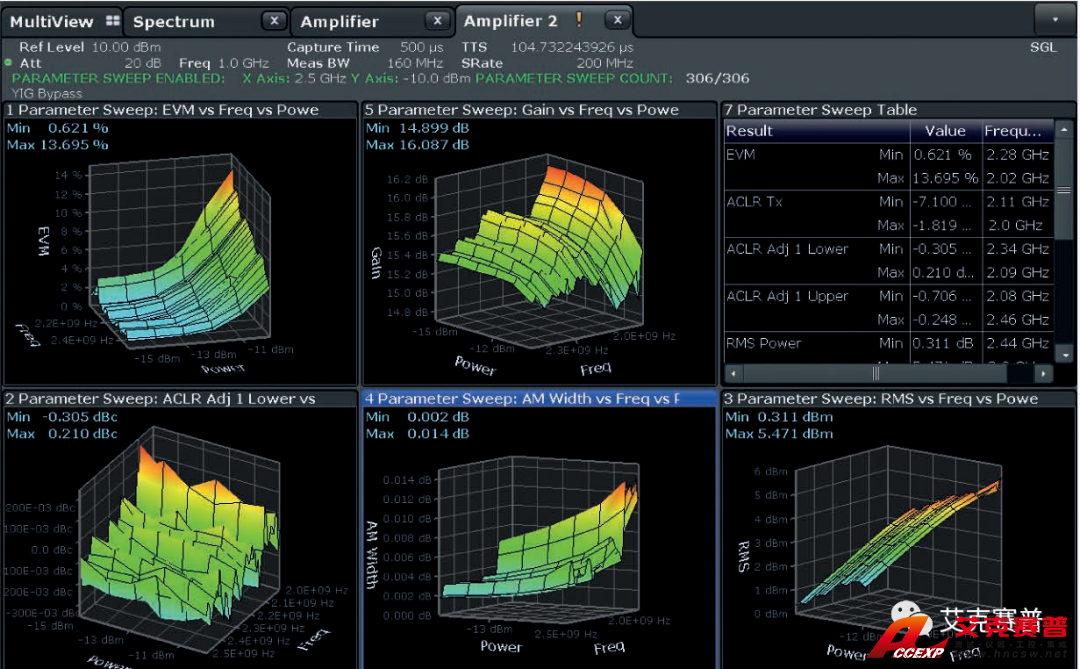

3D 图表（功率 /EVM/ 频率）有助于快速确定DUT 的最佳工作点。

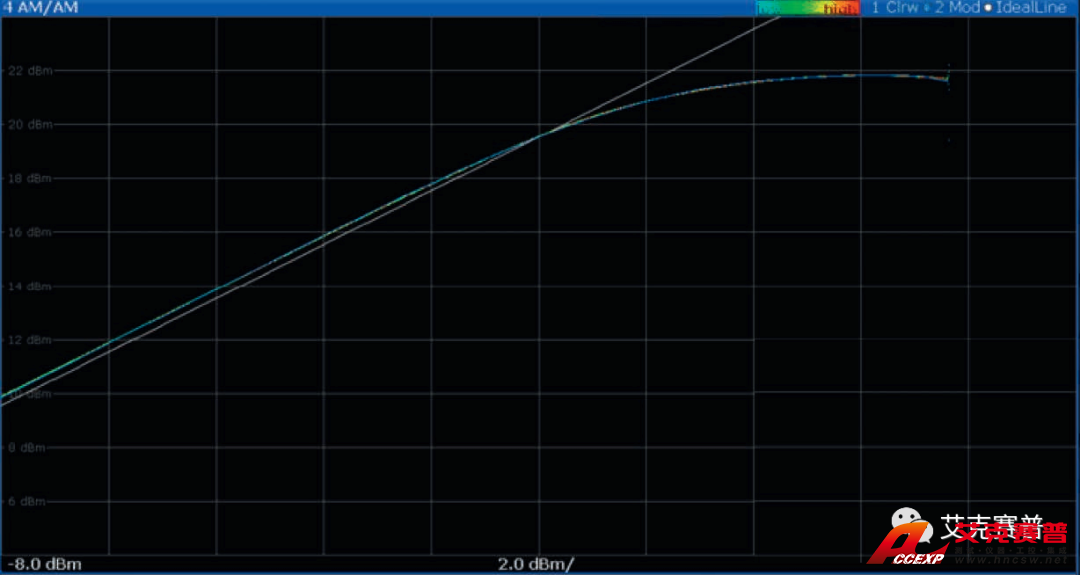

放大器的增益转移曲线测量 (AM/AM)。在曲线中，R&S?SMW200A 数字基带的 CW 斜波扫描用作激励。正如预期，AM/AM 曲线呈直线型。

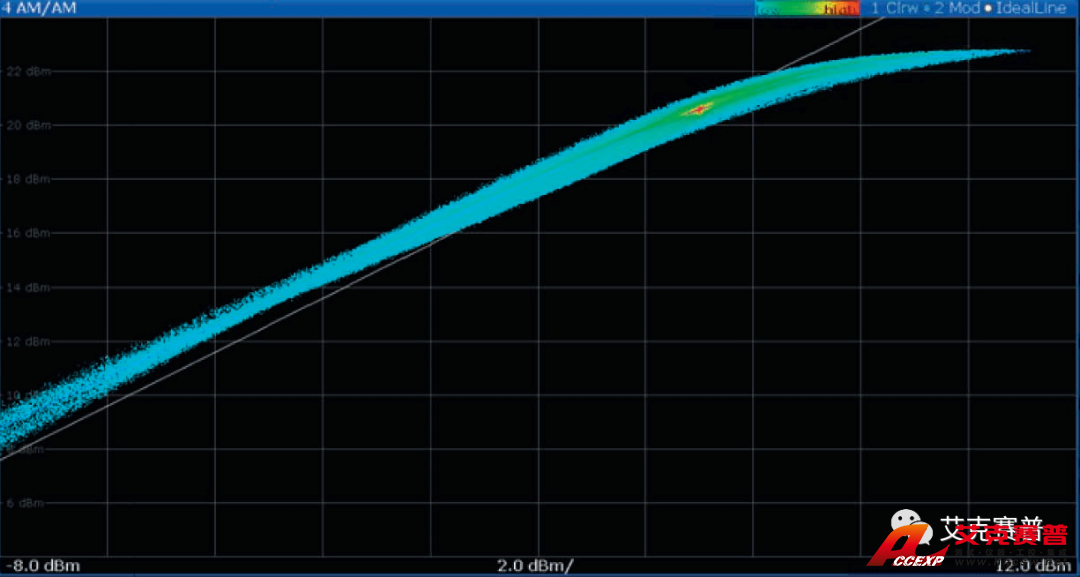

使用 R&S?SMW200A 生成的数字调制信号进行测量。AM/AM 为一条云状曲线；线宽则为放大器记忆效应。
