    光耦光电特性测试解决方案

    2023-12-29

    光耦合器(optical coupler,英文缩写为OC)亦称光电隔离器,简称光耦。光耦以光为媒介传输电信号,使前端输入信号与负载端输出电信号完全隔离,达到目的在于增加安全性,减小电路干扰,减化电路设计的目的。因此,在各种电路如电脑终端、可控硅系统设备、测量仪器、影印机、自动售票、家用电器如风扇,加热器等得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。

    01

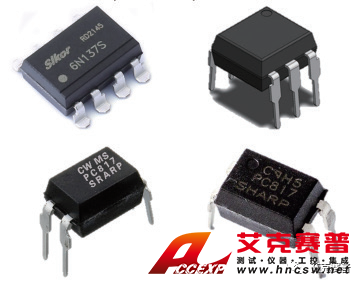

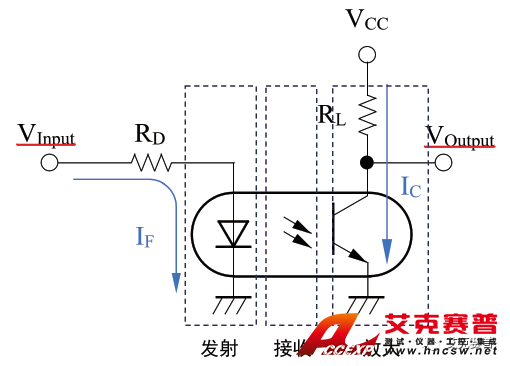

    光耦一般由三部分组成:光发射、光接收及信号放大。输入的电信号驱动发光二极管(LED)发出一定波长的光,被光探测器接收而产生光电流,再经过进一步放大后输出。从而完成了电→光→电的转换,起到输入、输出、隔离的作用。由于光耦输入输出间互相隔离、电信号传输具有单向性等特点,因此具有良好的电绝缘能力和抗干扰能力。同时于光耦合器的输入端属于电流型工作的低阻元件,有很强的共模抑制能力。所以,它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件,可以大大增加计算机工作的可靠性。

    2

    一、光耦光电参数

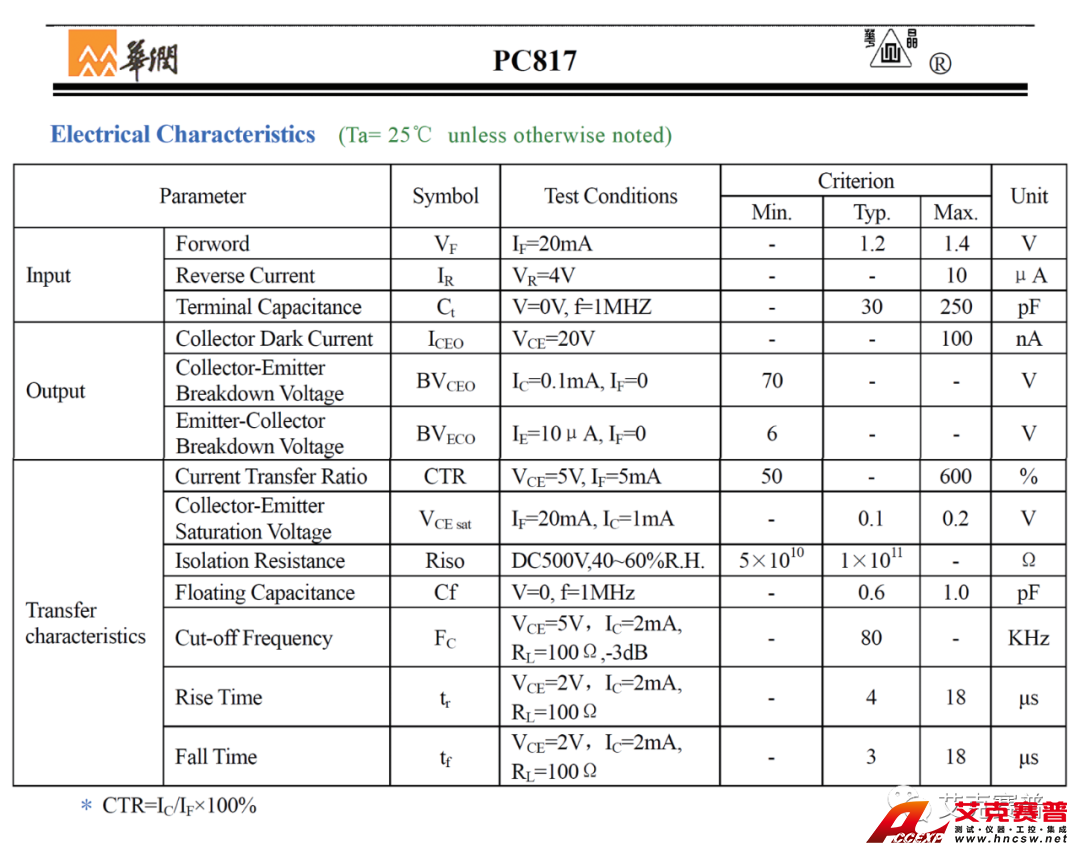

    以华润微的PC817为例,由其规格表来看参数众多。

    3

    二、光耦光电参数测试痛点

    光耦测量参数众多,而且测量时需要用到双通道源表、LCR数字电桥、绝缘电阻测试仪、示波器、信号源,其测试信号有高压直流信号、低压直流信号、高频交流信号等,因此测试会遇到下列痛点:

    1、测试效率低下

    多台仪器、高低信号、交直流信号各种方法测试,如果用分立仪器去测试,不同项目需要不断的切换信号及接线,因此单颗测试都需很长时间,无法大批量规模测试。

    2、接线繁琐

    多台测试仪器,加上不同封装的光耦器件,需要用到不同接头的线缆,测试接装困难。

    3、测试结果不能自动保存

    多台机器测试的结果是,每个测试数据都得手工记录,再统一汇总并录入数据库,过程较长,且无法保证准确性。

    车载雷达测试系统(VRTS)能并行执行高度可重复且准确的雷达障碍物仿真和参数测量,从而缩短测试间。

    三、同惠光耦光电参数测试解决方案

    同惠提供了一体化测试解决方案,将所需测试仪器集中在一个机柜,并采用工控机作为控制系统,通过上位机直接设置并读取结果,针对不同封装的光耦,提供定制化测试夹具。测试系统完全自动化设置及测试,所有测试结果自动记录至数据库。测试软件提供对应接口协议,便于接入客户自动化生产线做系统集成。

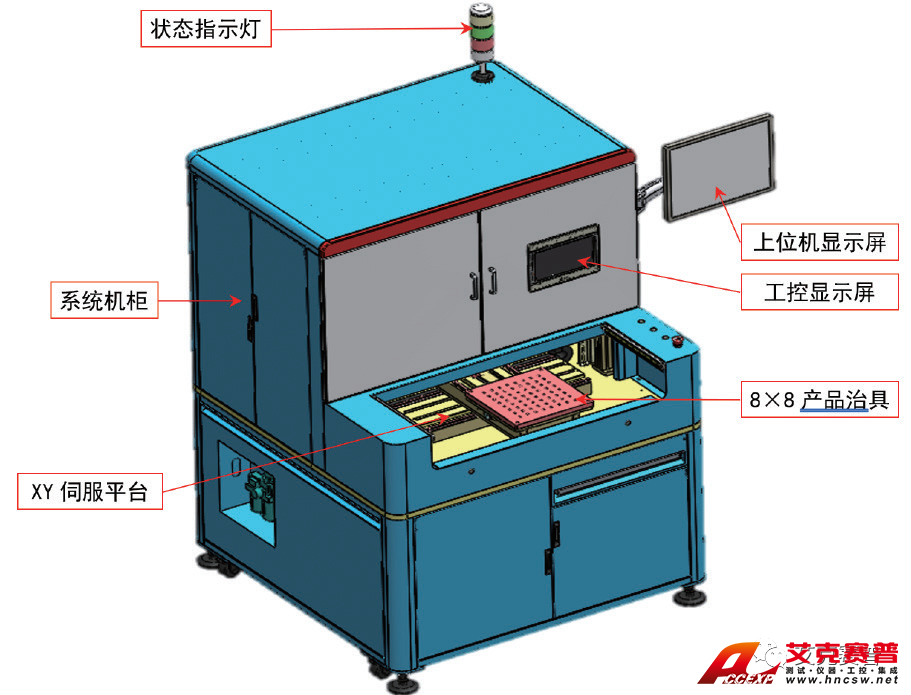

    1、系统结构

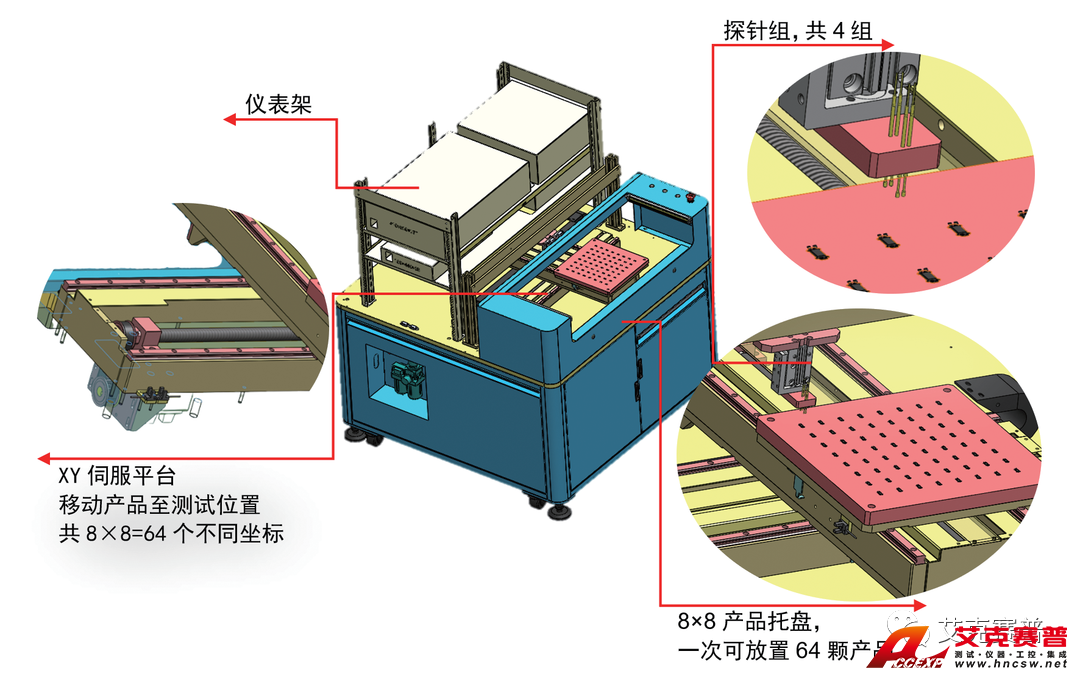

    系统所有测试机器集成与机柜内部,采用了工控机控制和设置具体参数,为提高测试效率,用PLC控制8×8的测试治具,一次可测试64颗光耦以提高效率。

    4

    在展示扫描曲线时,界面提供三种分屏方式:一分屏、二分屏和四分屏,用户可以根据需要选择合适的分屏方式,以便更直观地观察和分析扫描数据。

    2、测试治具

    5

    总之,这种智能化的固件升级方式,不仅确保了仪器功能的完善和问题的及时解决,而且为用户提供了更便捷、高效的升级体验,彰显了其先进性和用户友好性。

    3、上位机软件

    6

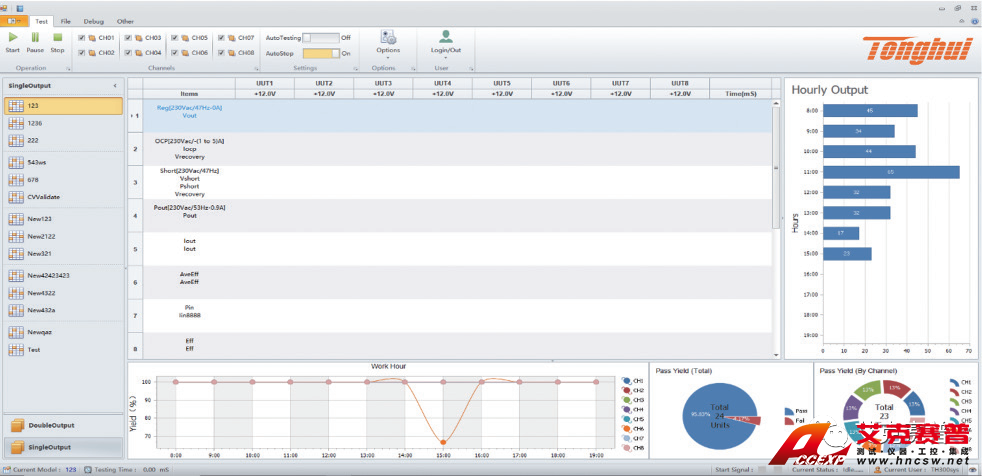

    测试页面

    7

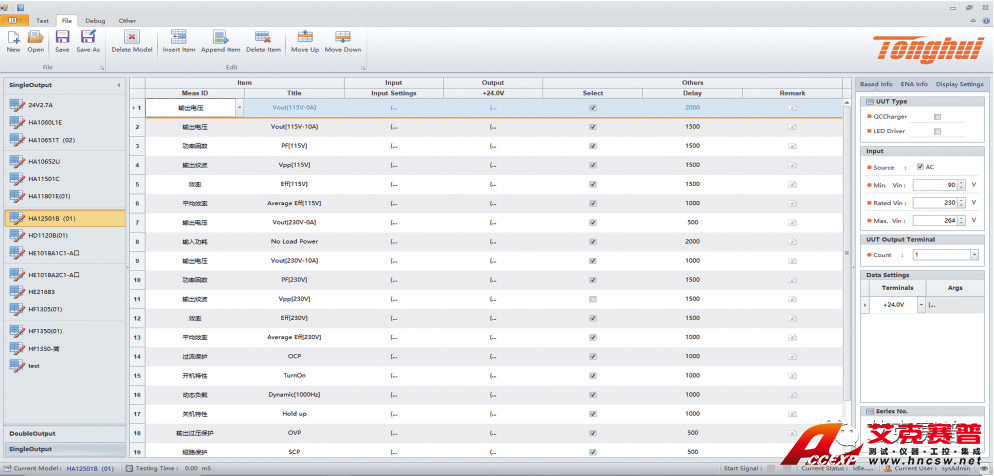

    数据编辑页面

    8

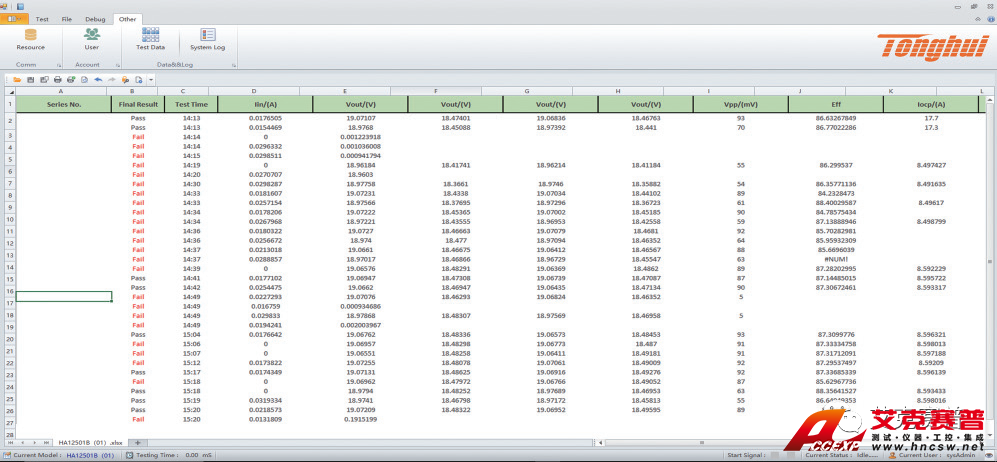

    数据记录页面

    9

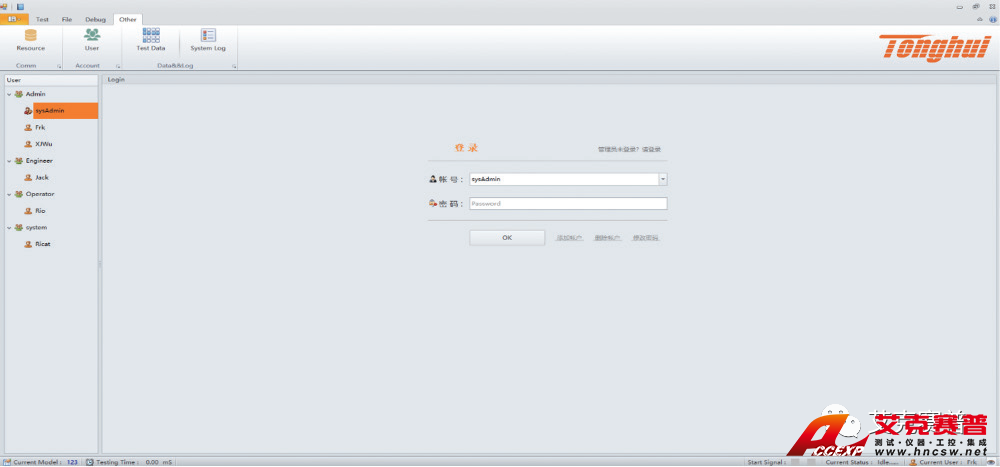

    权限设置页面

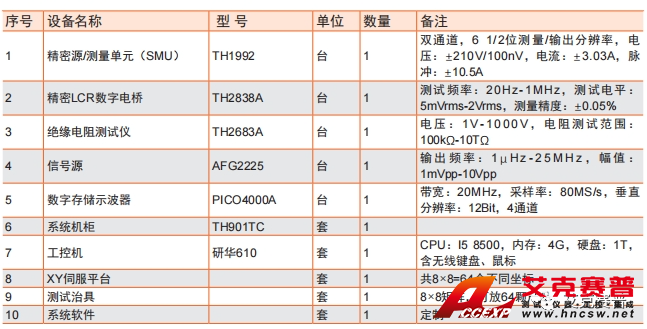

    四、整套测试系统配置清单
