HBK 电声产线测试解决方案
2023-11-14
HBK作为声学与振动测量领域的领导者，一直专注于电声领域并提供一系列高精度测量方案，被公认为行业标准。

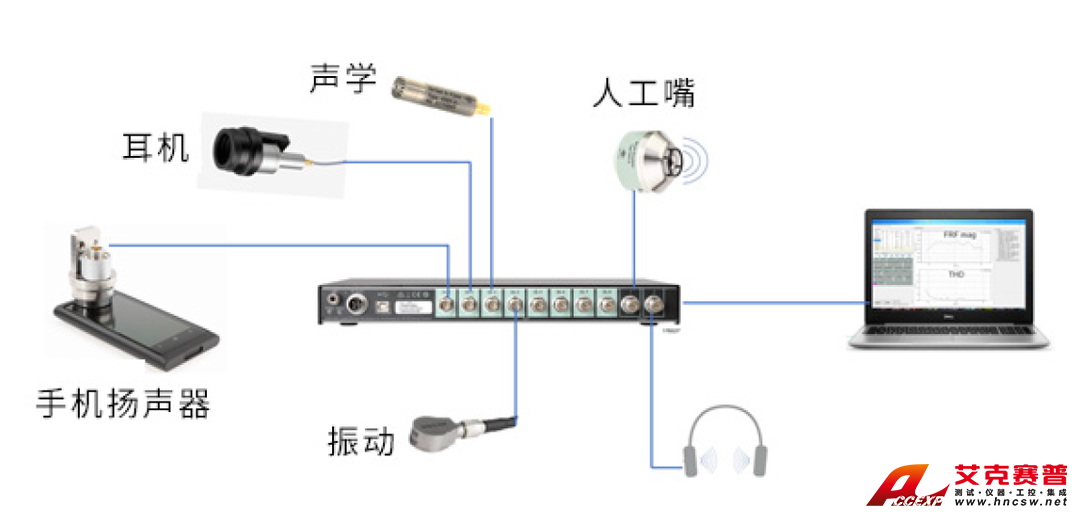

在产线测试方面，我们提供从传声器、加速度计、校准器、适调放大器、人工嘴和耳模拟器、激振器，到数据采集仪和分析引擎等一整套完整解决方案。
近年来，针对电声产线测试方面的新需求和新挑战，我们推出了精度更高、一致性更好的产线用测量传声器，能够提供CCLD供电的产线数据采集仪，优化设计了产线测试耳模拟器等。一方面简化了产线测试系统的配置，节省成本，使得安装更加简便，加快检测速度；另一方面不断提升测量精度和抵抗干扰的能力，确保产线的品质控制。新的电声引擎EA Engine高度开放，易于整合，方便进行自动化操控。
分析仪

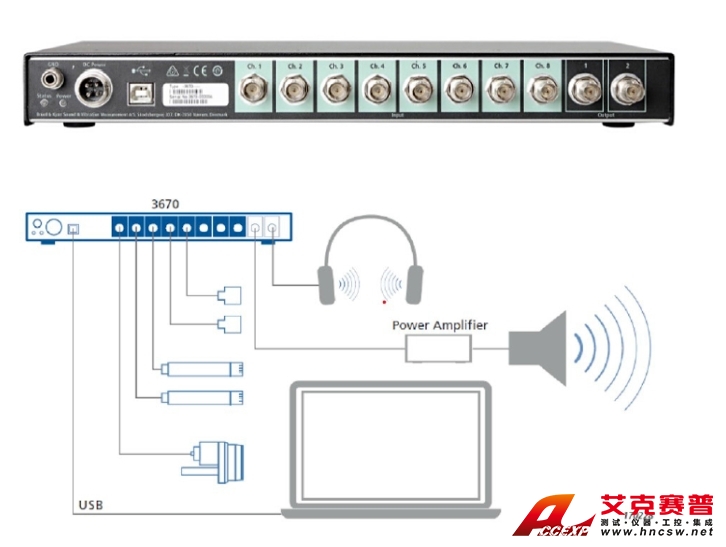

3670型数据采集仪
3670 型数据采集仪与 CCLD测量传感器一起使用，通过 USB 接口将数据数字化并传输到计算机，支持 macOS?或 Windows?操作系统。输入通道为传感器提供恒流源供电，采样频率高达 96 kHz ，这提供了 5 Hz 至 40kHz的模拟输入。输出通道的频率范围从直流到40kHz，用于驱动低阻抗负载，如小负载扬声器、耳机等。
EA Engine
BZ-7852型EA Engine是一个电声测试环境驱动3670 型数据采集仪，可用于音频设备的产线重复测试、智能语音识别系统的语言可懂度和误差率测试、记录高分辨率时域信号用于后处理分析等。
EA Engine简化了生产测试环境中的精确声学和振动测量，可以生成最终测量结果以进一步分析以及评价，无需波形生成、硬件控制或数字信号处理编程经验。
EA Engine可由命令运行，或由主流编程软件如C#, MATLAB?、Python?进行控制和开发用户界面，结果可方便地由主流分析软件或Microsoft? Excel?读入。
校准器
4231型声校准器
■ 符合 EN/IEC60942 （2003）
LS 和 1级，以及 ANSI S1.40
– 1984 标准
■ 校准精度± 0.2 dB
■ 1 kHz 校准频率，94 dB 或 114
dB 声压级，可用于在嘈杂环
境中进行校准
■ 受静压和温度的影响极小
■ 声压与麦克风等效体积无关
■ 传声器取出时自动关闭
4294型振动校准器
■ 快速、方便的振动测试系统现
场校准
■ 轻便、电池供电
■ 校准频率159.15Hz，加速度、
速度和位移校准
■ 跌落和环境测试满足IEC
60068
■ 防水等级IP 54 (IEC 60529)
适调放大器
2通道CCLD适调放大器 - Type 1704
■ 提供工业标准CCLD电源
■ 双通道频响和互谱测量
■ 电脑USB供电
■ 增益 (×1, ×10 和 ×100)

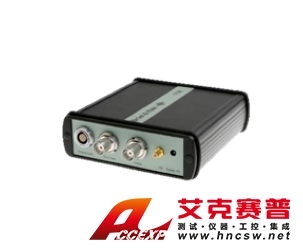

单通道信号适调 - Type 1708
■ 极化电压: 0 V, 200 V, CCLD
■ 滤波器: 线性, 22.4 –
22.4 kHz, A计权
■ 增益: ×0.1 (–20 dB),
×1 (0 dB), ×10 (+20 dB),
×100 (+40 dB)
■ 输入接口: LEMO, BNC, SMB
■ 过载指示
■ 供电：电池, 电脑USB接口,
5 V 充电器
耳模拟器

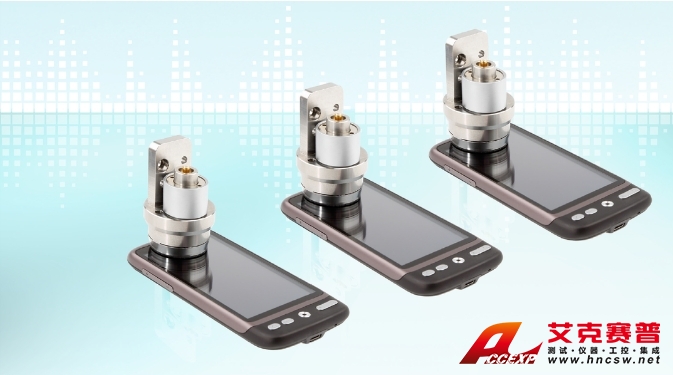

4195-Q-A宽带耳模拟器
满足 ITU-T Rec. P.57 Type 2和IEC 60318-4，用于产线品控
适用于手机听筒、入耳式耳机、头戴式耳机等。
■ 内置1/4" CCLD型传声器
■ 灵敏度：-38.5 dB ±3 dB,
re 1V/Pa (12.5mV/Pa)
■ 等效耦合器体积：1.28±0.1 cm3
■ 动态范围上限：135dB
■ 本底噪声：<32dBA
■ 提供定制或标准的泄漏适配器
4157-B耳模拟器
满足 ITU-T Rec. P.57 Type 2和IEC 60318-4，用于产线品控，
适用于耳罩式、贴耳式和入耳式耳机等。
■ 灵敏度：12.3mV/Pa
■ 等效耦合器体积：1.26
±0.04 cm3
■ 动态范围上限：>162dB
■ 本底噪声：20.7dBA
■ 泄漏适配器的安装很简便
人工嘴和功放

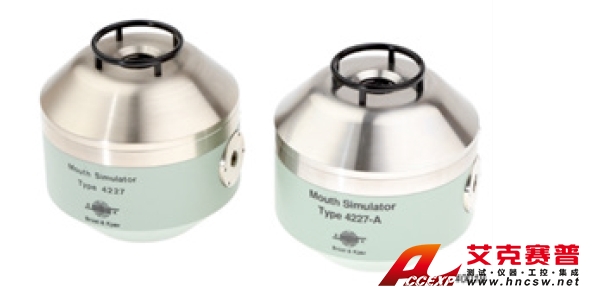

4227和4227-A型嘴模拟器
高性能人工嘴，符合Rec. P.51，用于精确的可重复的电声测试
应用于频响、失真等的质量品控测试、声学测试用的声源。
■ 准确且非常一致的人嘴的声场模拟
■ 内置 D 类放大器（仅限 4227-A 型）
■ 距唇环 25 mm处连续声压级为 110 dB
■ 低失真
■ 内置过载?；さ缏?/span>
■ 可选调节麦克风，用于非常精确的频率响应控制
■ 包括校准夹具
■ 符合标准：IEEE-269、IEEE 661 和 ITU-T Rec. P.51
■ 对温度和湿度变化的敏感度低
激振器
4810型迷你激振器
可用于小型结构的振动激励，机械阻抗测试，以及振动传感器
校准等。
■ 正弦峰值10N的激励力
■ 频率范围：DC -18kHz
■ 一阶共振频率大于18kHz
■ 最大可承受加速度550m/s（ 56g）
■ 结构坚固
■ 当与2718型功放使用时，能够获得
最优的最大输出力
