初级篇续 照明的理论知识
2017-05-11
为什么照明是重要的？
下图所示是对于铝制容器上的刻印字符进行检查时的图像。图像①采用了一般的环形灯，而图像②则是在考虑到工件特点及照明效果的前提下，采用了圆顶照明?？梢钥吹?，照明效果对刻于印检查的效果造成了很大的影响
3 - 2 选择照明：第一步（镜面反射、漫反射与透射）

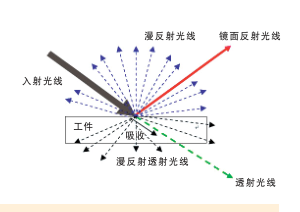

LED 照明种类繁多，大体上可以分为如下三种。

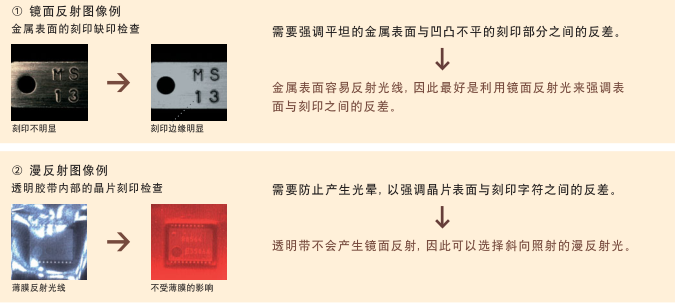

① 镜面反射型：
镜头接收的光线是来自拍摄对象的镜面反射光线。
② 漫反射型：
避开来自拍摄对象的镜面反射光，而接收整体、均一的光线。

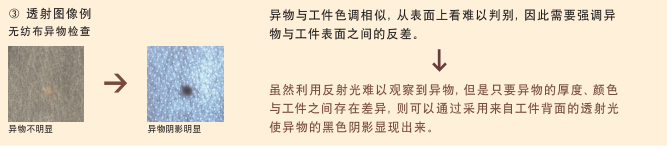

③ 透射型：
接收来自拍摄对象背景的光线。是一种检测轮廓的照明方式

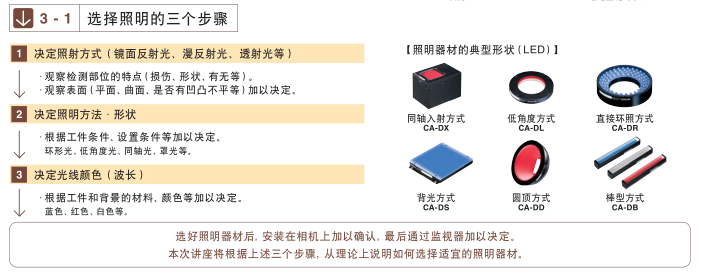

选择照明的第一步是根据工件的形状及检查目的，确定镜面反射、漫反射、透射等照明方式。下一步是选择照明的尺寸及光线颜色，以确保所得到的图像适于检查目的。
3 - 3 选择照明：第二步（确定照明方法与光线形状）
3 - 3 选择照明：第二步（确定照明方法与光线形状）
3.3要点

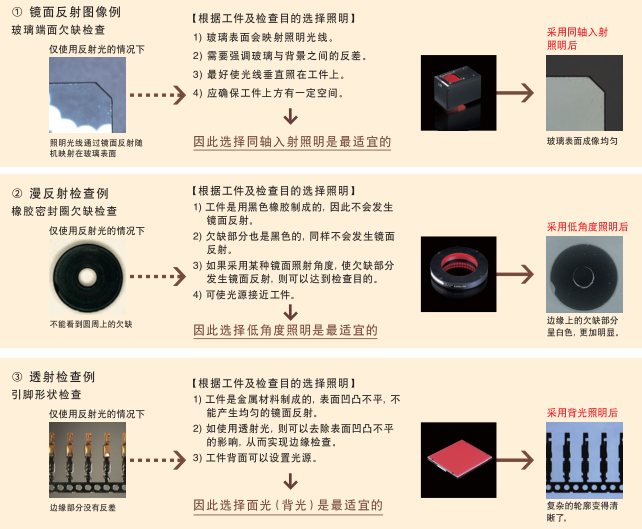

在选择了镜面反射、漫反射或透射等照明方式后，根据检查目的、背景、周围环境等确定照明类型。一般说来，镜面反射可选择同轴入射照明、环形照明或棒型照明，漫反射可选择低角度照明、环形照明
或棒型照明，透射可选择面照明或棒型照明。其中环形照明及棒型照明的设置距离更加灵活，因此应用范围更广。

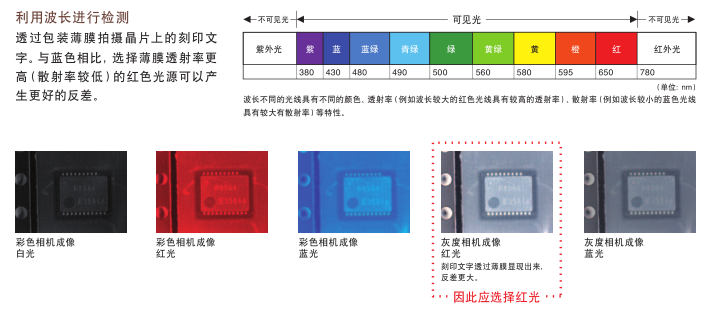

3 - 4 选择照明：第三步（决定光线颜色及波长）

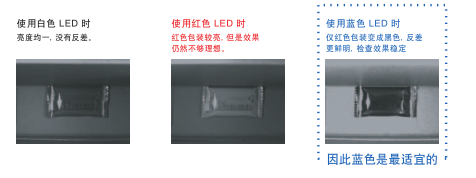

最后根据工件及背景来选择光源颜色。使用彩色照相机时一般会使用白光。如果使用黑白照相机，则需要掌握下面介绍的知识。利用补色进行检测为了检测纸箱中是否有红色包装的点心，分别使用了白色、红色及黑色的 LED 光源。下图所示为三种光源造成的对比度差异
初 级 篇续（照明 选 择篇）总 结
初 级 篇续（照明 选 择篇）总 结
选择适宜的光源可以得到良好的拍摄效果，从而有利于提高图像处理效果。
选择光源时有一定的规律可循。一般说来，可按照下列步骤选择最理想的光源。
① 决定镜面反射、漫反射、透射
② 决定光源形状（制式）和尺寸
③ 决定光源颜色（波长
