丹麦BK4808 震动传感器校准方案
2014-05-29

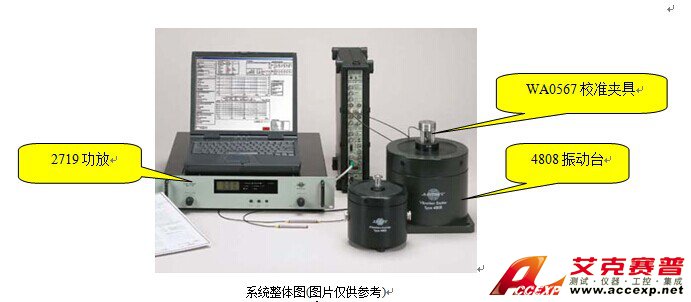

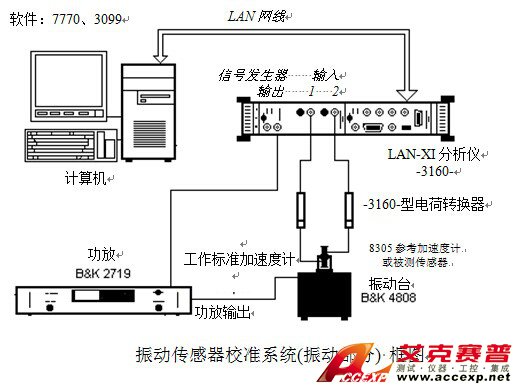

长沙艾克塞普仪器设备有限公司根据用户的振动传感器校准需求，长沙艾克塞普仪器公司首席产品应用工程师Tony.Lee特采用丹麦BK公司设备，搭建了以3160分析仪为平台的震动传感器校准系统，BK3160通过安装在PC中的分析及校准软件（7770、3099）控制，从信号发生器通道输出正弦或随机信号，经2719型功放进行功率放大，然后驱动BK 4808振动台产生指定波形和幅度的振动，振动的大小通过安装在校准夹具内的工作标准加速度计(4371)检测，并反馈到分析仪的输入通道。同时，被测加速度计(或8305型参考加速度计)也感受到相同的振动，并将信号输入分析仪。加速度计输出的信号需经2647型电荷放大器转换为分析可接收的电压。最后，将“被测”与“标准”两路信号的测量结果进行比对，即可得到被测传感器的灵敏度等参数，从而实现传感器校准。
１. 品名：3629型振动冲击传感器校准系统
２. 品牌：丹麦B&K
３. 原理：
１. 品名：3629型振动冲击传感器校准系统
２. 品牌：丹麦B&K
３. 原理：
| 序号 | 货物名称 | 型号 | 数量 | 主要图片 |
| 1 | 2信号发生器、2输入的LAN-XI分析仪 | -3160- | 1 |
 右图为3160 |
| 2 | PULSE LAN-XI ?？榍?/td> | -3099 - | 1 | |
| 3 | PULSE FFT 分析软件 | 1 | ||
| 4 | 校准振动台（经挑?。?/td> | (见下图) | ||
| 5 | 校准安装夹具 | |||
| 6 | 180 VA功放 | -2719--- | 1 | |
| 7 | 电荷型加速度计 | 1 |
 |
|
| 8 | 参考加速度计，含两端安装孔 | 1 |
 |
|
| 9 | 电缆、转接及安装附件 |
